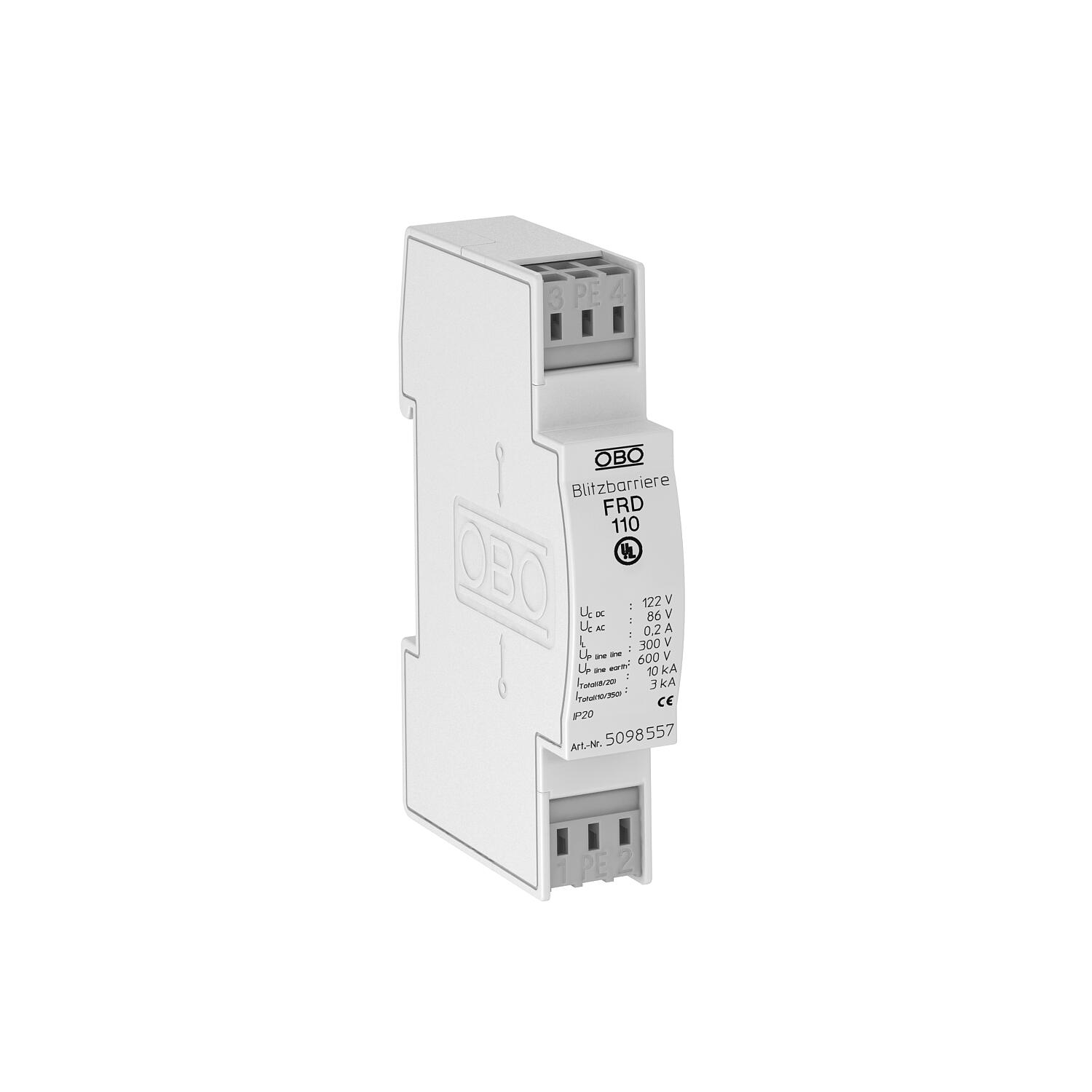

Midden- en fijnbeveiliging FRD voor dubbeladersystemen 110 V
Art.nr. 5098557 | EAN 4012195578338
- Productbeschrijving
-
ProductbeschrijvingOverspanningsbeveiliging voor de toepassing in de meet-, besturings- en regeltechniek
• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met ohmse ontkoppeling in aftakking (hiermee moet rekeningen worden gehouden bij laag-ohmige systemen)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 2,5 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 2,5 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 2,5 mm² Aansluitdoorsnede vast min. 0,14 mm² Aantal modules TE (17,5 mm) 1 Aantal polen 2 Aarding via: Klem Afleiderbewaking nee Afscherming aansluiting nee Beschermingsgraad IP20 Beschermingsniveau ader - aarde <600 V Beschermingsniveau ader - ader <300 V Capaciteit (ader-aarde) <1 nF Capaciteit (ader-ader) <10 nF Dimensie 110V AC Explosieveilige uitvoering nee Grensfrequentie 3,6 MHz Impulsstroom 1,5 kA Invoegdemping (insertion loss) 3 dB @ 3,6 MHz dB Isolatieweerstand >100 MΩ Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 Maximale continuespanning AC 86 V Maximale continuspanning DC 122 V Nominale afleidstootstroom (8/20 μs) 5 kA Nominale belastingsstroom AC 0,14 A Nominale belastingsstroom DC 0,2 A Nominale spanning 110 V Piekstroombestendigheid ader - aarde C2: 10 kV / 5 kA Piekstroombestendigheid ader - ader C2: 5 kV / 2,5 kA (8/20µs) SPD conform NEN-EN-IEC 61643-21 klasse I+II+III / D1+C2+C1 Standaard weerstand per ader 15 Ω ± 10 % Steeksysteem Klem Telefoon/telecommunicatiecontact nee Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Toelatingen UL Totale afleidstroom (10/350) D1: 3 kA Totale afleidstroom (8/20) 10 kA - Alle typen
