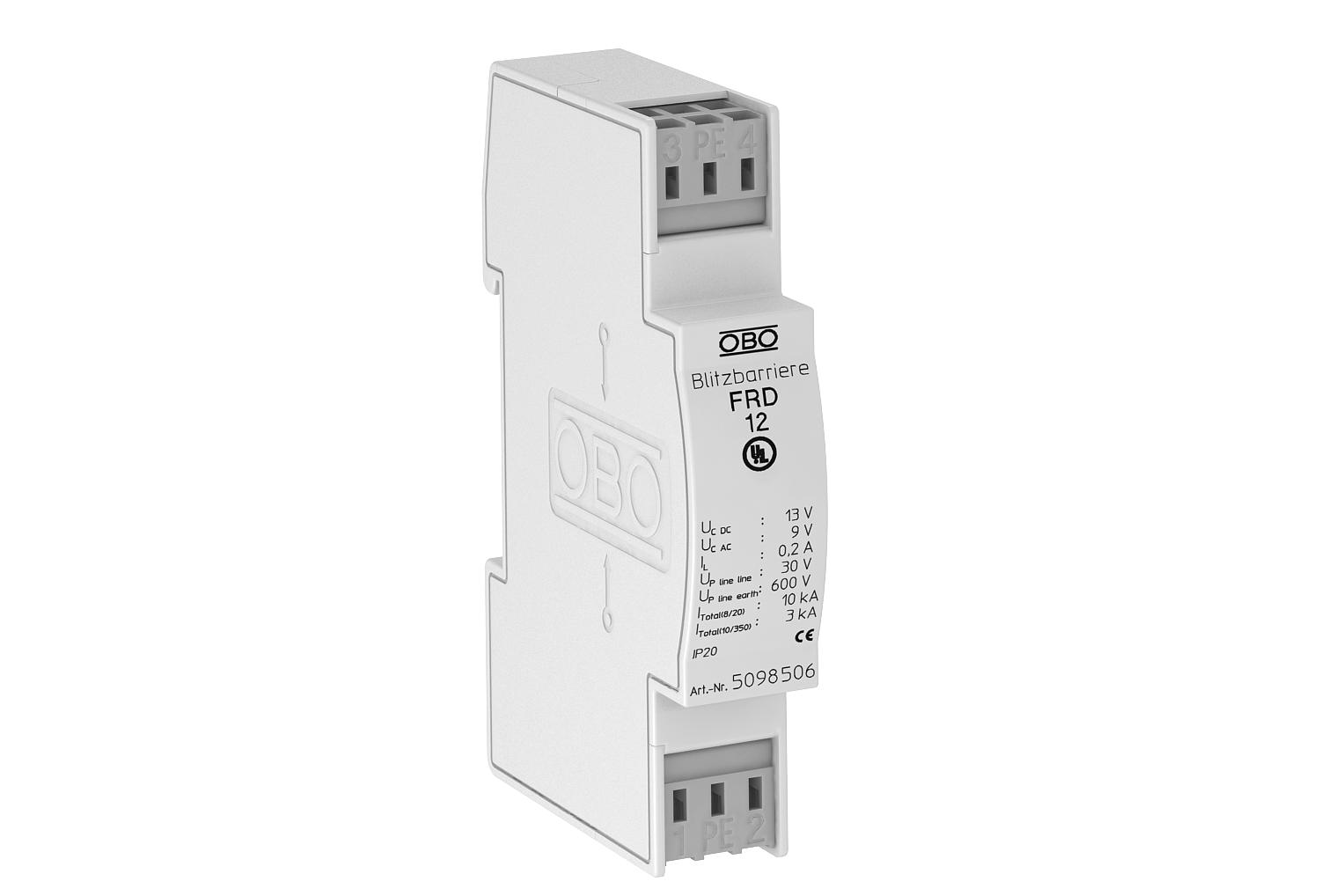

Midden- en fijnbeveiliging FRD voor dubbeladersystemen 12 V 2 | 9 | 13 | Klem

Midden- en fijnbeveiliging FRD voor dubbeladersystemen 12 V

Art.nr. 5098506 | EAN 4012195578291

Art.nr. / Type

Aantal polen	2

Maximale continuespanning AC

Maximale continuspanning DC

Steeksysteem	Klem

Productbeschrijving

Productbeschrijving

Overspanningsbeveiliging voor de toepassing in de meet-, besturings- en regeltechniek

• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met ohmse ontkoppeling in aftakking (hiermee moet rekeningen worden gehouden bij laag-ohmige systemen)

Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.

Technische gegevens

Technische gegevens

Aansluitdoorsnede flexibel max.	2,5 mm²
Aansluitdoorsnede flexibel min.	0,14 mm²
Aansluitdoorsnede meeraderig max.	2,5 mm²
Aansluitdoorsnede meeraderig min.	0,14 mm²
Aansluitdoorsnede vast max.	2,5 mm²
Aansluitdoorsnede vast min.	0,14 mm²
Aantal modules TE (17,5 mm)	1
Aantal polen	2
Aarding via:	Klem
Afleiderbewaking	nee
Afscherming aansluiting	nee
Beschermingsgraad	IP20
Beschermingsniveau ader - aarde	<600 V
Beschermingsniveau ader - ader	<30 V
Capaciteit (ader-aarde)	<1 nF
Capaciteit (ader-ader)	<10 nF
Dimensie	12V AC
Explosieveilige uitvoering	nee
Grensfrequentie	0,69 MHz
Impulsstroom	1,5 kA
Invoegdemping (insertion loss)	3 dB @ 690 kHz dB

Isolatieweerstand	>1 MΩ
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3
Maximale continuespanning AC	9 V
Maximale continuspanning DC	13 V
Nominale afleidstootstroom (8/20 μs)	5 kA
Nominale belastingsstroom AC	0,14 A
Nominale belastingsstroom DC	0,2 A
Nominale spanning	12 V
Piekstroombestendigheid ader - aarde	C2: 10 kV / 5 kA (8/20µs)
Piekstroombestendigheid ader - ader	C1: 1 kV / 0,5 kA (8/20µs)
SPD conform NEN-EN-IEC 61643-21	klasse I+II+III / D1+C2+C1
Standaard weerstand per ader	15 Ω ± 10 %
Steeksysteem	Klem
Telefoon/telecommunicatiecontact	nee
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-40 °C
Testnorm	IEC 61643-21
Toelatingen	UL
Totale afleidstroom (10/350)	D1: 3 kA
Totale afleidstroom (8/20)	10 kA

Alle typen

Alle typen

Type	Aantal polen	Maximale continuespanning AC	Maximale continuspanning DC	Steeksysteem	Art.nr.	Aantal	kl. VKE
FRD 5	2	5 V	8 V	Klem	5098492	Stuks	1 Stuks
FRD 12	2	9 V	13 V	Klem	5098506	Stuks	1 Stuks
FRD 48	2	37 V	53 V	Klem	5098522	Stuks	1 Stuks
FRD 110	2	86 V	122 V	Klem	5098557	Stuks	1 Stuks
