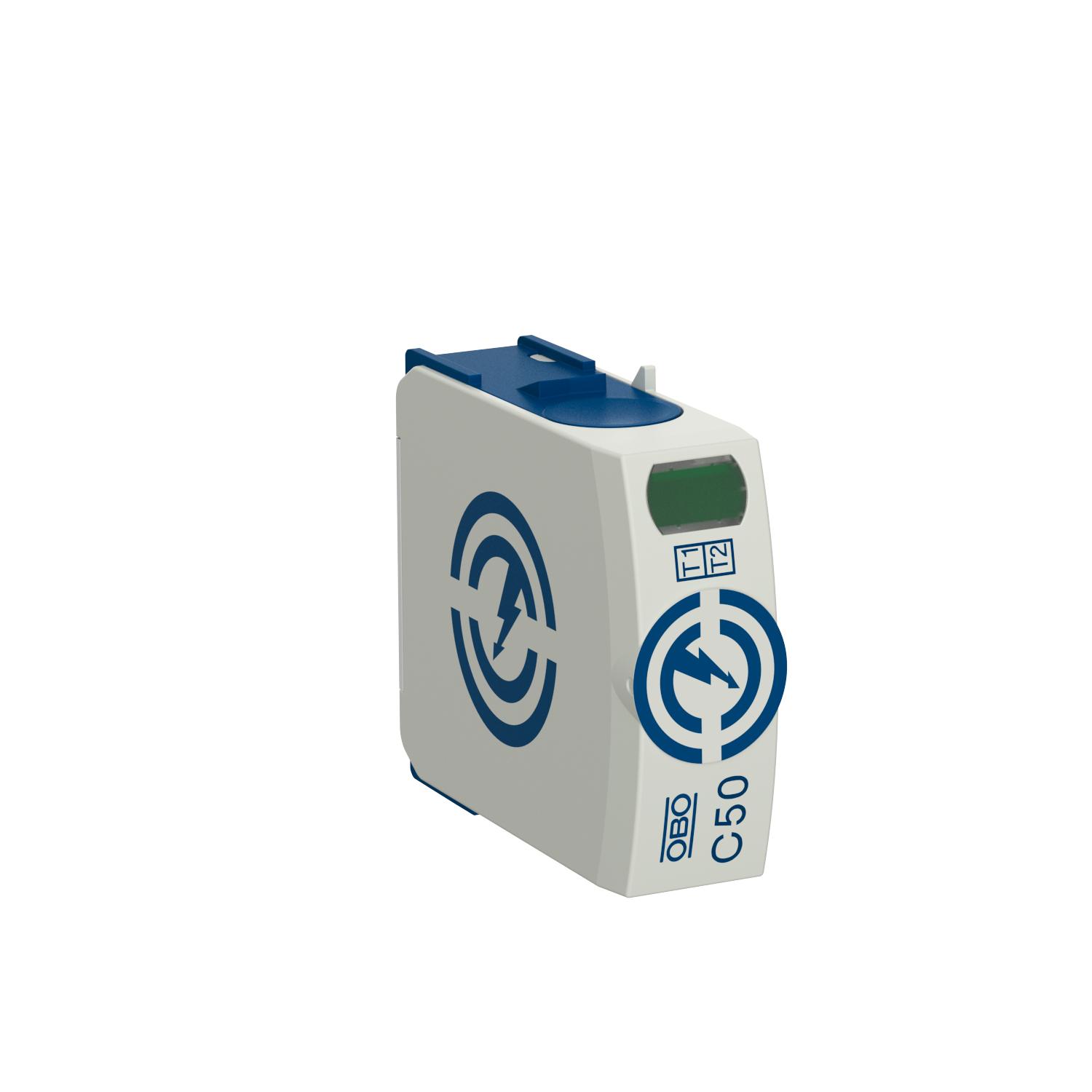

Module NPE-C50

Art.nr. 5095609 | EAN 4012196337620

Art.nr. / Type	5095609 / C50-0-255

Uitvoering van de polen	N/PE

Maximale continuespanning AC	255 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Module NPE, bliksemstroomcombi-afleider type 1+2

• Voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 50 kA (10/350) totaal

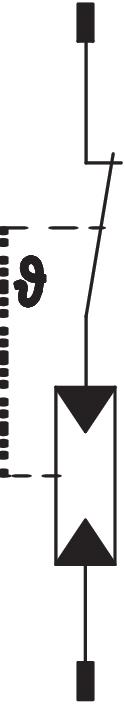

• Modulaire insteekbare afleider met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0

* Compleet = module en bodemdeel

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	1
Aderdoorsnede flexibel (soepel) max.	35 mm²
Aderdoorsnede flexibel (soepel) max.	2 AWG
Aderdoorsnede flexibel (soepel) min.	1,5 mm²
Aderdoorsnede flexibel (soepel) min.	16 AWG
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	50 kA
Bliksempiekstroom (10/350) [totaal]	50 kA
Dimensie	255V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Doorsnede geleider vast (een-/meeraderig) min.	1,5 mm²
Draaimoment	4 Nm
Geïntegreerde voorzekering	nee
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	25 kA
Materiaal behuizing	PA UL 94 V-0

Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale afleidstootstroom (8/20 μs) [L-N]	50 kA
Maximale afleidstootstroom (8/20 μs) [N-PE]	80 kA
Maximale continuespanning AC	255 V
Minimale afstand	1,5 mm
Montagetype	DIN-rail 35 mm
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Netvorm TT	ja
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]	50 kA
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 1 + 2
Toelatingen	VDE
TOV-spanning [N-PE] - withstand mode - 200 ms	1200 V
Uitblazend	nee
Uitvoering van de polen	N/PE
Volgstroomblusvermogen (eff) [N-PE]	0,1 kA
