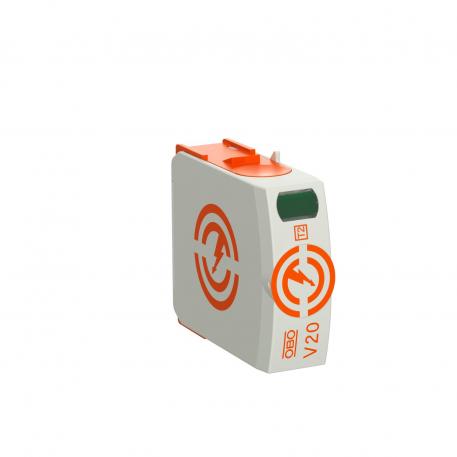

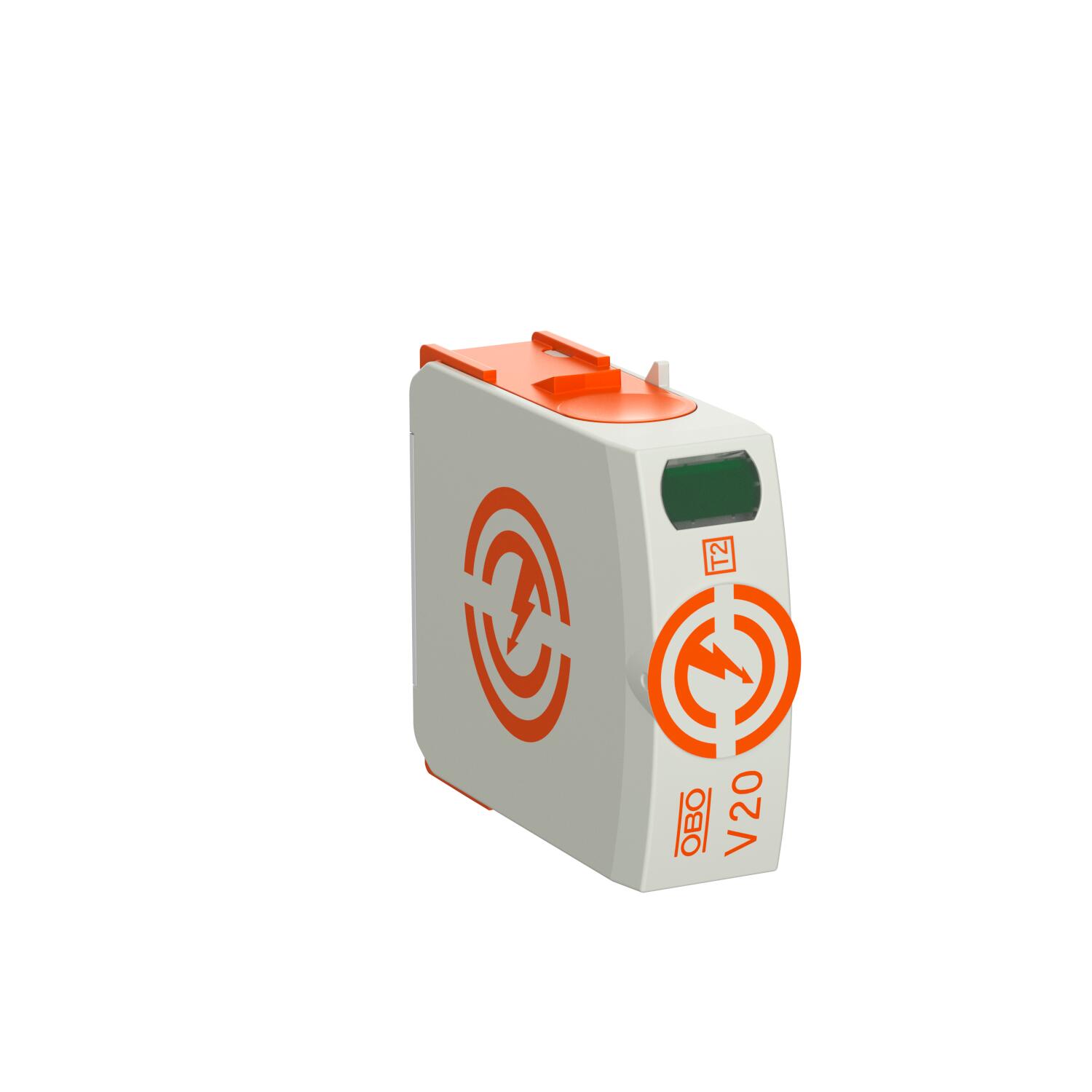

Module V20 385 V

Art.nr. 5095368 | EAN 4012196163601

Art.nr. / Type

Uitvoering van de polen	1

Maximale continuespanning AC

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Module, overspanningsafleider type 2

• Voor overspannings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren

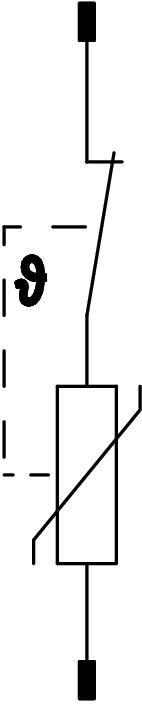

• Modulaire insteekbare module met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0

Technische gegevens

Technische gegevens

Aantal polen	1
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,7
Dimensie	385V
Geïntegreerde voorzekering	nee
Kortsluitbestendig	ja
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	50 kA eff
Materiaal behuizing	PA UL 94 V-0
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale afleidstootstroom (8/20 μs) [L-N]	40 kA
Maximale continuespanning AC	385 V
Maximale continuspanning (L-N)	385 V
Minimale afstand	1,5 mm

Montagetype	Op basiselement
Netvorm	overige
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	20 kA
Nominale spanning AC (50/60 Hz)	230 V
Restspanning [L-N] @ 1 kA	1,2 kV
Restspanning [L-N] @ 5 kA	1,4 kV
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Toelatingen	VDE
Uitblazend	nee
Uitvoering van de polen	1

Alle typen

Alle typen

Type	Uitvoering van de polen	Maximale continuespanning AC	Beschermingsgraad	Art.nr.	Aantal	kl. VKE
V20-0-75	1	75 V	IP20	5095360	Stuks	1 Stuks
V20-0-150	1	150 V	IP20	5095362	Stuks	1 Stuks
V20-0-280	1	280 V	IP20	5095364	Stuks	1 Stuks
V20-0-385	1	385 V	IP20	5095368	Stuks	1 Stuks
