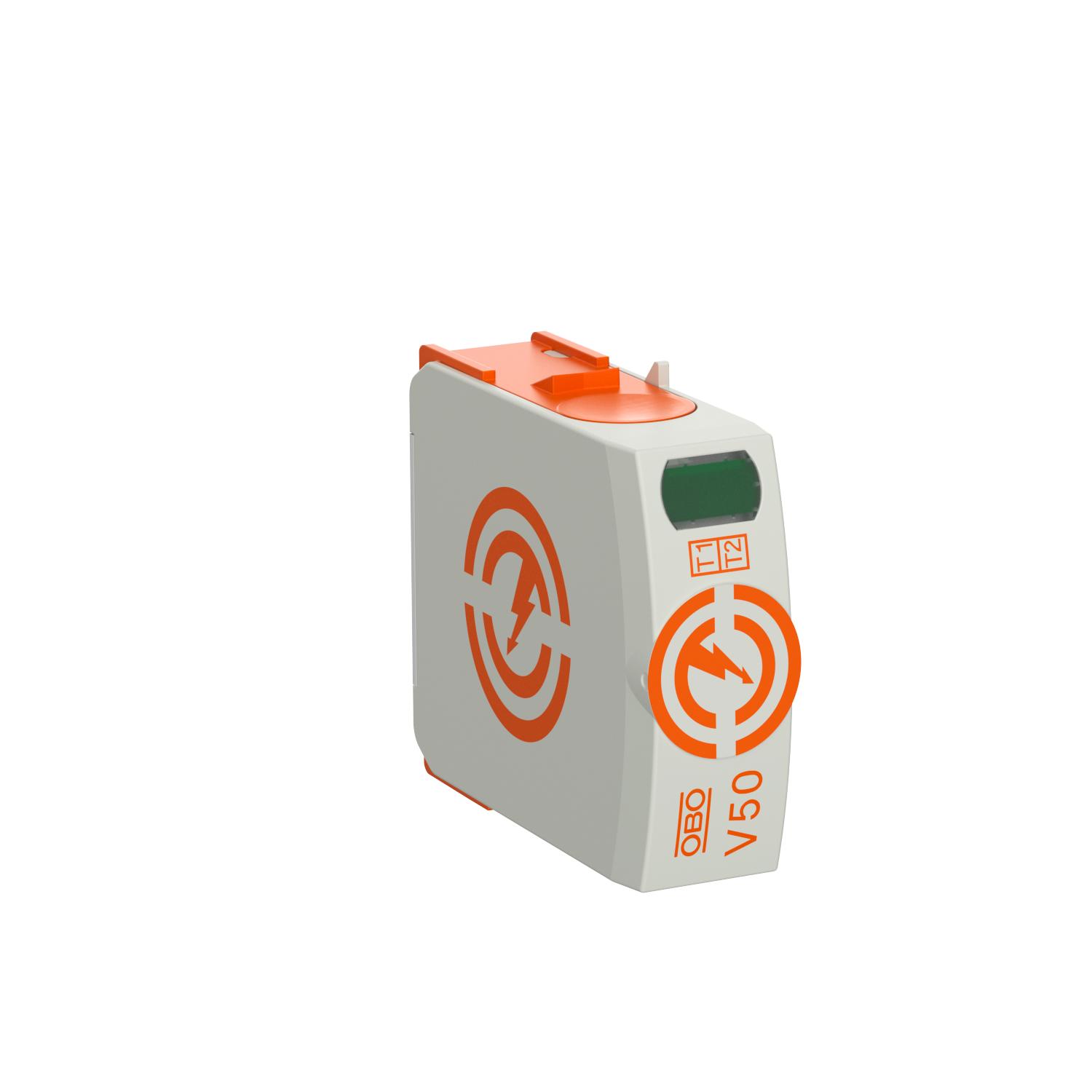

Module V50 280 V

Art.nr. 5093508 | EAN 4012196159598

Art.nr. / Type

Uitvoering van de polen	1

Maximale continuespanning AC

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Module, bliksemstroomcombi-afleider type 1+2

• Voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 12,5 kA (10/350) per pool

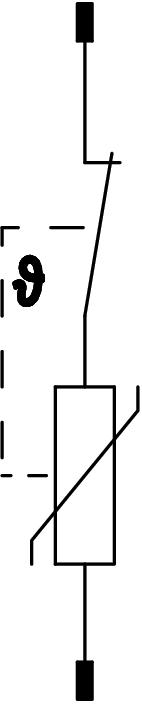

• Modulaire insteekbare afleider met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0

Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max.	1,5 mm²
Aansluitdoorsnede FM-klemmen max.	16 AWG
Aansluitdoorsnede FM-klemmen min.	0,5 mm²
Aansluitdoorsnede FM-klemmen min.	21 AWG
Aanspreektijd	<25 ns
Aantal polen	1
Aderdoorsnede flexibel (soepel) max.	2 AWG
Aderdoorsnede flexibel (soepel) max.	35 mm²
Aderdoorsnede flexibel (soepel) min.	16 AWG
Aderdoorsnede flexibel (soepel) min.	1,5 mm²
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,3
Bliksempiekstroom (10/350 μs)	12,5 kA
CO₂-voetafdruk (GWP) van wieg tot poort	0,206 kg CO₂e / 1 Stuk
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) min.	1,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Draaimoment	4 Nm
Geïntegreerde voorzekering	nee
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	50 kA eff

Materiaal behuizing	PA UL 94 V-0
Max. netzijdige overstroombeveiliging	160 A gL/gG
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale afleidstootstroom (8/20 μs) [L-N]	50 kA
Maximale continuespanning AC	280 V
Maximale continuspanning (L-N)	280 V
Maximale voorverzekering	160 A
Minimale afstand	1,5 mm
Montagetype	DIN-rail 35 mm
Netvorm	alle
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Nominale spanning AC (50/60 Hz)	230 V
Restspanning [L-N] @ 1 kA	0,7 kV
Restspanning [L-N] @ 12,5 kA	1 kV
Restspanning [L-N] @ 5 kA	0,8 kV
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 1 + 2
Toelatingen	VDE
TOV-spanning [L-N] - fail-safe modus - 120 min	440 V
TOV-spanning [L-N] - withstand mode - 5 s	335 V
Uitblazend	nee
Uitvoering van de polen	1

Alle typen
