MSR-beveiliging voor 2-polige voeding 110 V 2 | 150 | 200 | IP20

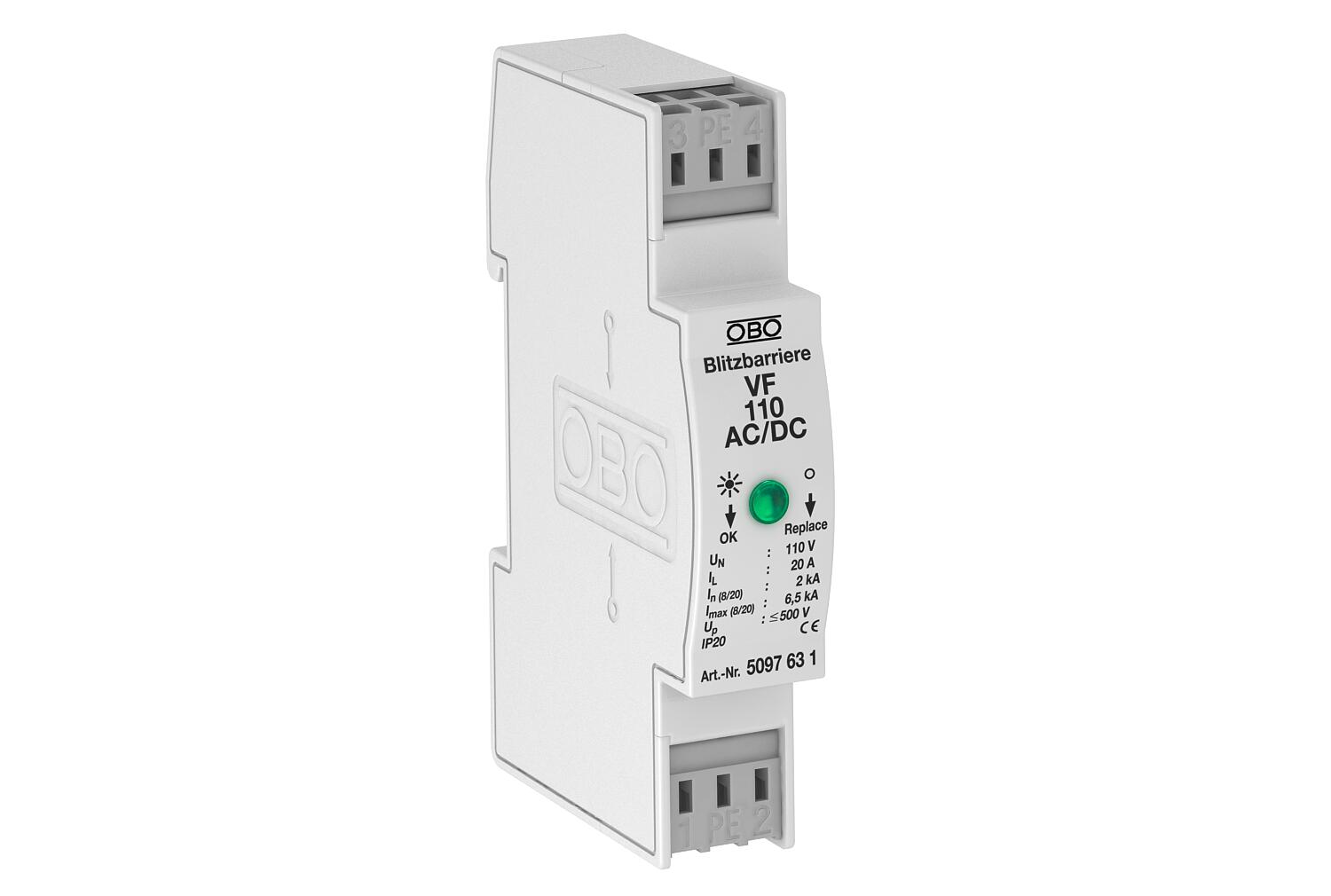

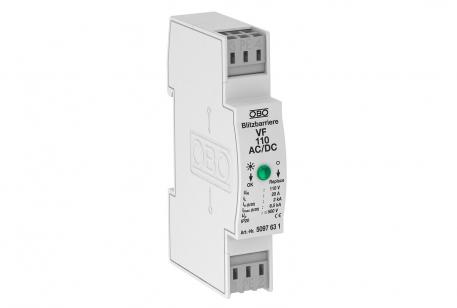

MSR-beveiliging voor 2-polige voeding 110 V

Art.nr. 5097631 | EAN 4012195578154

Art.nr. / Type

Uitvoering van de polen	2

Maximale continuespanning AC

Maximale continuspanning DC

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Overspanningsbeveiliging / netfijnbeveiliging type 3 conform NEN-EN-IEC 61643-11

• Geschikt voor gelijk- en wisselspanningssystemen
• Met optische functie-indicatie
• Met montagevriendelijke, schroefloze aansluitklemmen

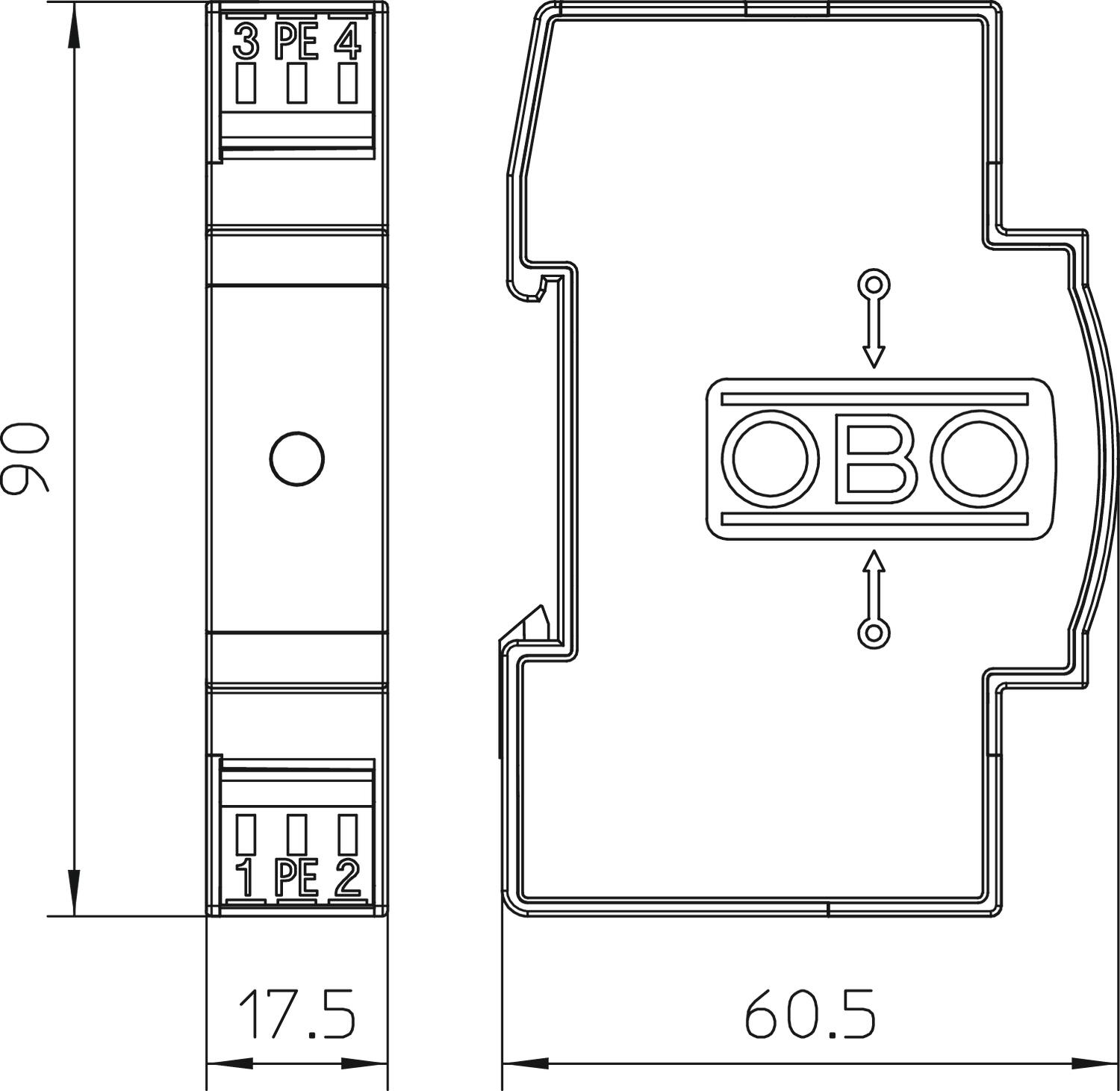

• In plaatsbesparende 17,5 mm rastermaat

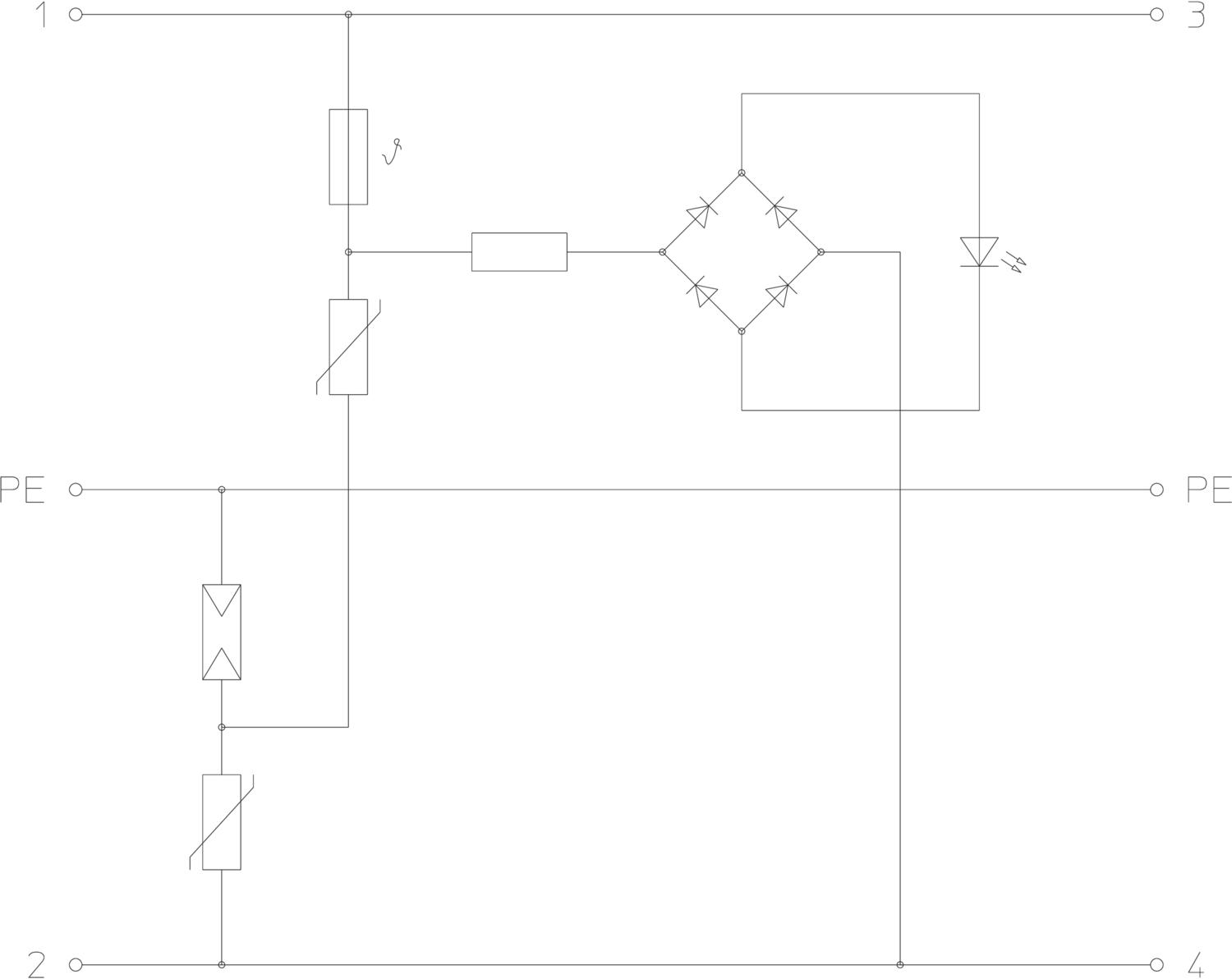

• Y-schakeling

Toepassing: universele toepassing op 35 mm DIN-rail in iedere standaard verdelerkast.

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	3
Aderdoorsnede flexibel (soepel) min.	2,5 mm²
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau ader - aarde	<1400 V
Beschermingsniveau ader - ader	<500 V
Dimensie	110V AC
Doorsnede geleider vast (een-/meeraderig) max.	2,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	0,14 mm²
Explosieveilige uitvoering	nee
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel AC
LPZ	2→3
Max. netzijdige overstroombeveiliging	20

Maximale afleidstootstroom (8/20 μs)	6,5 kA
Maximale continuespanning AC	150 V
Maximale continuspanning DC	200 V
Maximale voorverzekering	20 A
Montagetype	DIN-rail 35 mm
Netvorm	overige
Nominale afleidstootstroom (8/20 μs)	2 kA
Nominale spanning AC (50/60 Hz)	110 V
OBO_Nominale belastingsstroom (in-/uitgangsklem)	20 A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse III
SPD volgens EN 61643-11	Type 3
Testklasse type 3	ja
Uitblazend	nee
Uitvoering	110 V versie
Uitvoering van de polen	2

Alle typen

Alle typen

Type	Uitvoering van de polen	Maximale continuespanning AC	Maximale continuspanning DC	Beschermingsgraad	Art.nr.	Aantal	kl. VKE
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Stuks	1 Stuks
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Stuks	1 Stuks
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Stuks	1 Stuks
VF60-AC/DC	2	80 V	110 V	IP20	5097623	Stuks	1 Stuks
VF110-AC DC	2	150 V	200 V	IP20	5097631	Stuks	1 Stuks
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Stuks	1 Stuks
