MSR-beveiliging voor 2-polige voeding met potentiaalvrij contact 12 V AC/DC 2 | 13,5 | 18 | IP20

MSR-beveiliging voor 2-polige voeding met potentiaalvrij contact 12 V AC/DC

Art.nr. 5097454 | EAN 4012195736561

Art.nr. / Type

Uitvoering van de polen	2

Maximale continuespanning AC

Maximale continuspanning DC

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

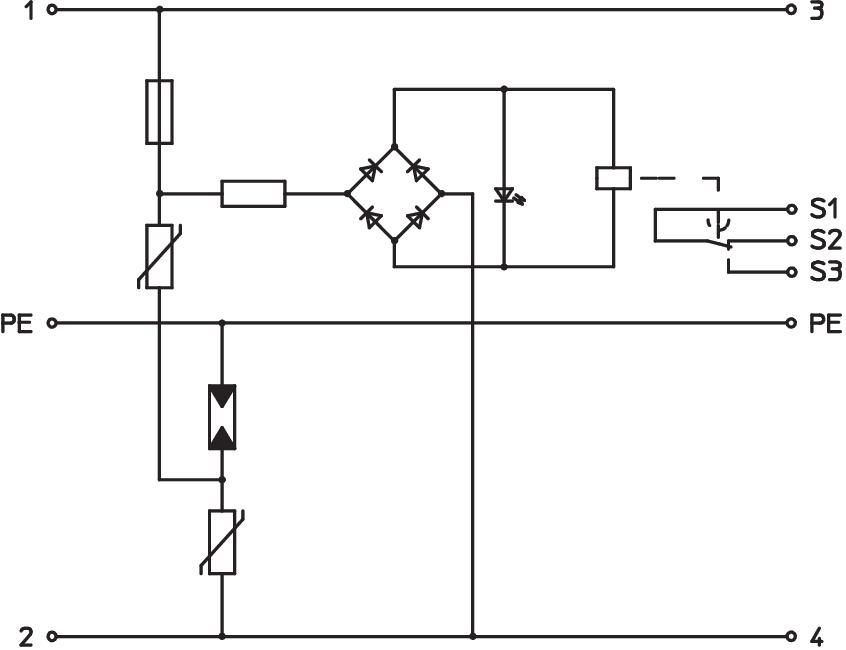

Overspanningsbeveiliging netfijnbeveiliging type 3 conform EN 61643-11 met extern contact

• Met extern wisselcontact, potentiaalvrij wisselcontact
• Geschikt voor gelijk- en wisselspanningssystemen
• Met optische functie-indicatie
• Met montagevriendelijke, schroefloze aansluitklemmen

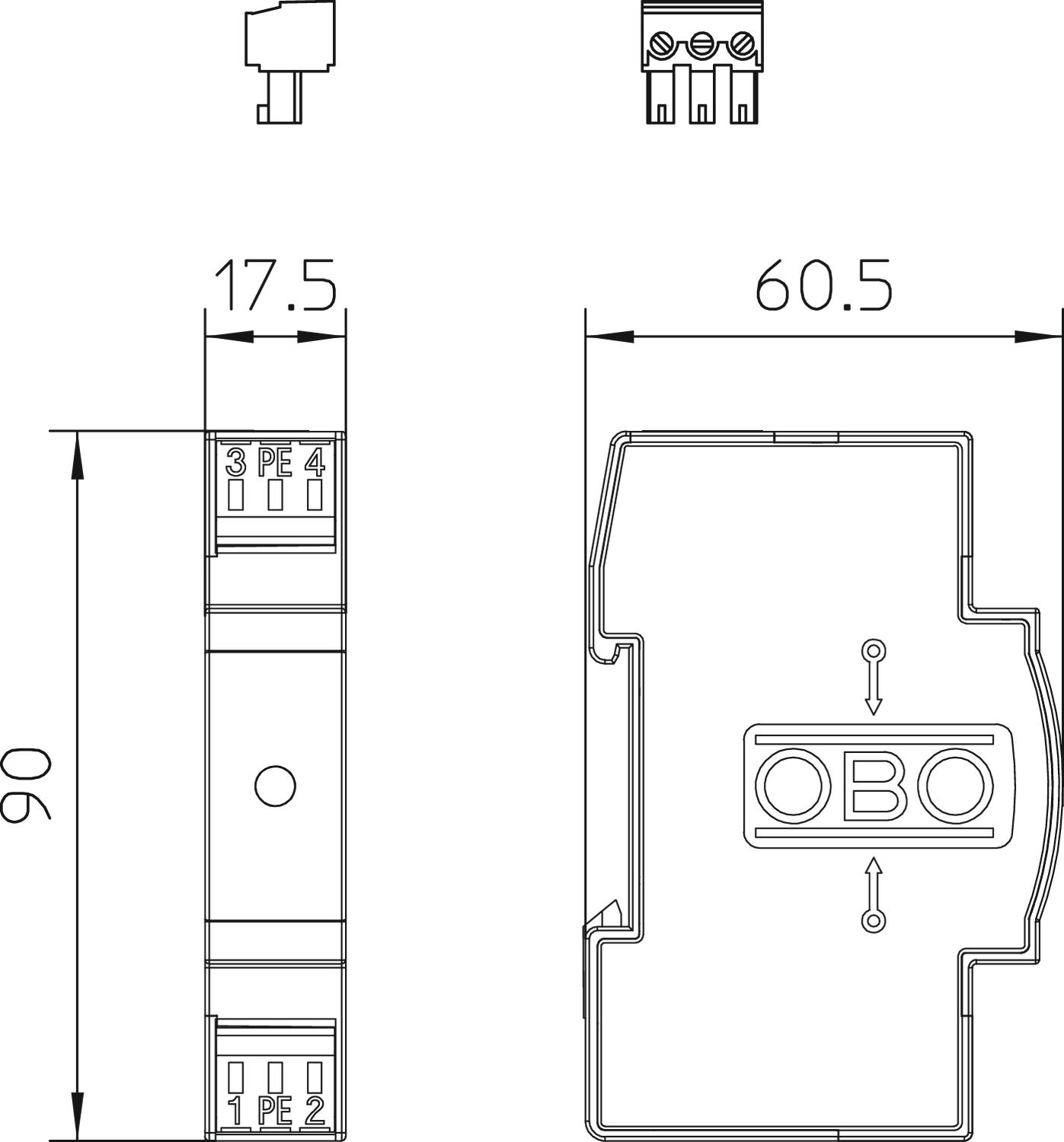

• In plaatsbesparende 17,5 mm rastermaat
• Y-schakeling

Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdelerkast.

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	3
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau ader - aarde	<1200 V
Beschermingsniveau ader - ader	<110 V
Beschermingsniveau [L-N]	0,11
Dimensie	12V
Doorsnede geleider vast (een-/meeraderig) max.	2,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	0,14 mm²
FM-contacten	Wisselaar
LPZ	2→3
Max. netzijdige overstroombeveiliging	20

Maximale afleidstootstroom (8/20 μs)	2 kA
Maximale continuespanning AC	13,5 V
Maximale continuspanning DC	18 V
Maximale voorverzekering	20 A
Montagetype	DIN-rail 35 mm
Netvorm	overige
Nominale afleidstootstroom (8/20 μs)	0,7 kA
Nominale spanning AC (50/60 Hz)	12 V
OBO_Nominale belastingsstroom (in-/uitgangsklem)	20 A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse III
SPD volgens EN 61643-11	Type 3
Testklasse type 3	ja
Uitblazend	nee
Uitvoering van de polen	2
