Naadafdichting, voor kanaal type WDK 13025 parelwit; RAL 1013

morepic-1

morepic-2

Naadafdichting, voor kanaal type WDK 13025

Art.nr. 6193496 | EAN 4012195959076

Art.nr. / Type

Kleur

Productbeschrijving

Productbeschrijving

Naadafdichting voor de perfecte verbinding van de WDK-kanaalsegmenten type 13025. Incl. koppeling voor het dubbele bodem-kanaal.
De hulpstukken zijn in het algemeen overlappend over het kanaaldeksel.

Technische gegevens

Technische gegevens

Beschermingsgraad	IP 30
Beschermingsgraad IK-code	IK04
Breedte	27,4 mm
Dimensie	15x27x50mm
Halogeenvrij	nee
Hoogte	14,7 mm
Kleur	parelwit; RAL 1013

Lengte	50 mm
Materiaal	Polycarbonaat/acrylnitriel-butadieen-styrol
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-5 °C
Type bevestiging	Klkbaar
Uitvoering	Afdekking van kanaalsnedes
Vorm	Symmetrisch

Alle typen

Alle typen

Type	Kleur	Art.nr.	Aantal	kl. VKE
WDK HS13025PW	parelwit; RAL 1013	6193496	Stuks	20 Stuks
WDK HS13025RW	zuiver wit; RAL 9010	6193498	Stuks	20 Stuks

Downloads

Specificatieblad WDK HS13025PW / 6193496 , 0.22MB , pdf

Catalogus wandgoot- en kabelkanaalsystemen , 14.81MB , pdf

Catalogus Planningshulp en Basiskennis Kabelkanaalsystemen , 2.10MB , pdf

Catalogus Kabelinstallatiesystemen , 17.62MB , pdf

EU Conformiteitsverklaring WDK HS13025PW / 6193496 , 0.15MB , pdf

UK Conformiteitsverklaring WDK HS13025PW / 6193496 , 0.14MB , pdf

Download

Goedkeuring VDE-Zeichengenehmigung WDK , 0.64MB , pdf

Download

Montagehandleiding Montagehandleiding montagehulp WDK , 0.07MB , pdf

Download

Veiligheidsspecificatieblad PVC_materiaalspecificaties , 0.02MB , pdf

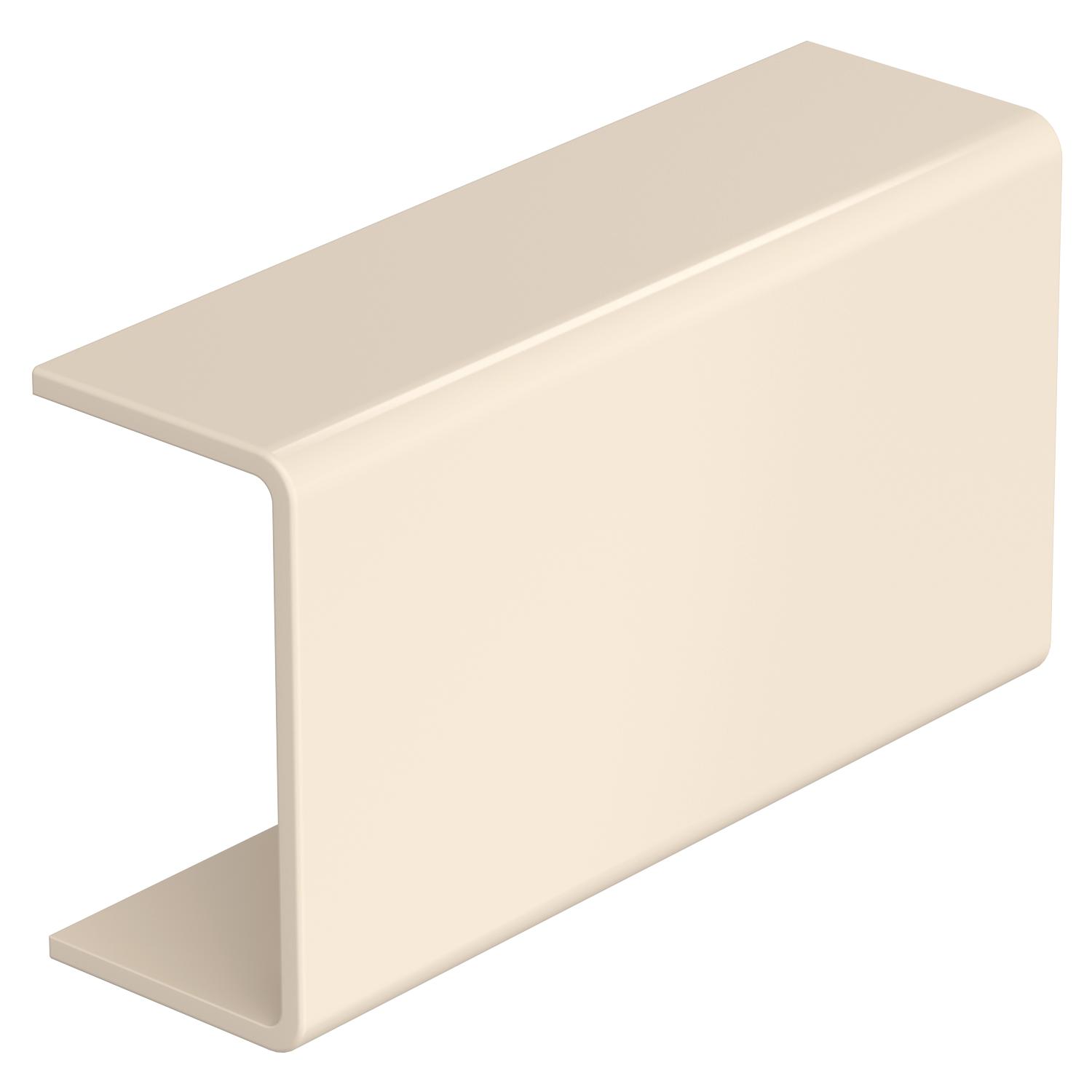

Productgrafiek WDK HS13025PW / 6193496, 34.08 kB, jpg

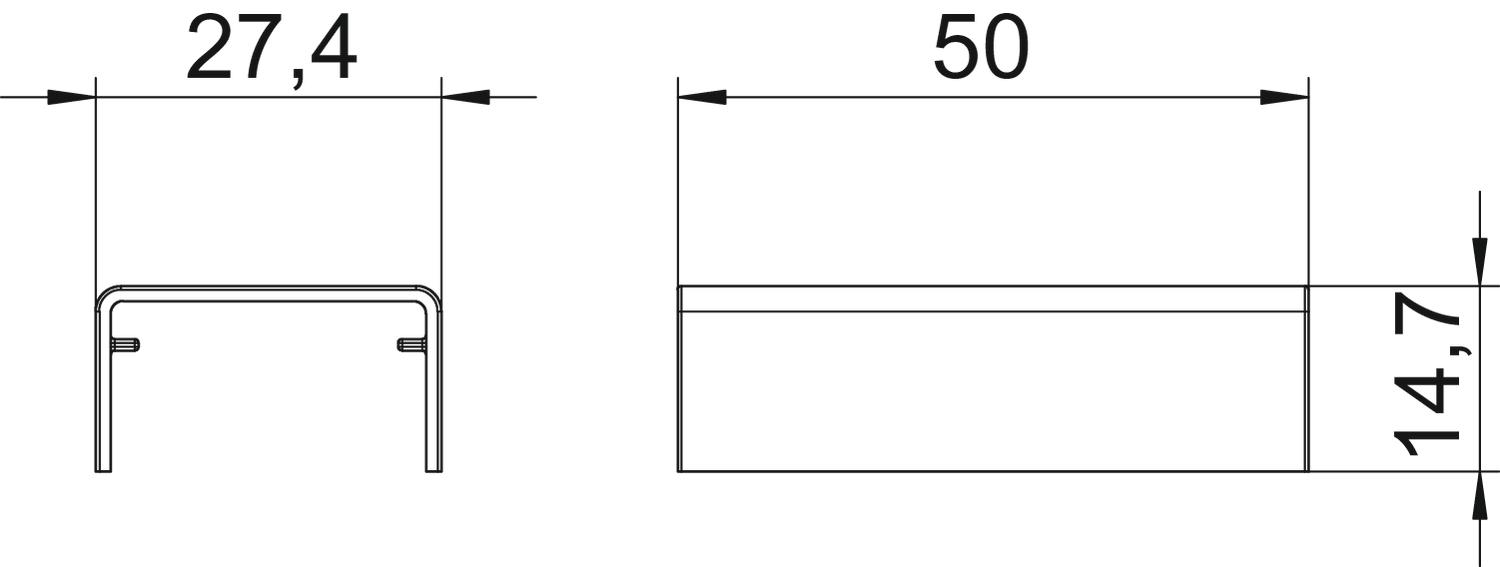

Dimensionale tekening WDK HS13025PW / 6193496, 30.51 kB, jpg

Voor dit product zijn geen bestekteksten beschikbaar
