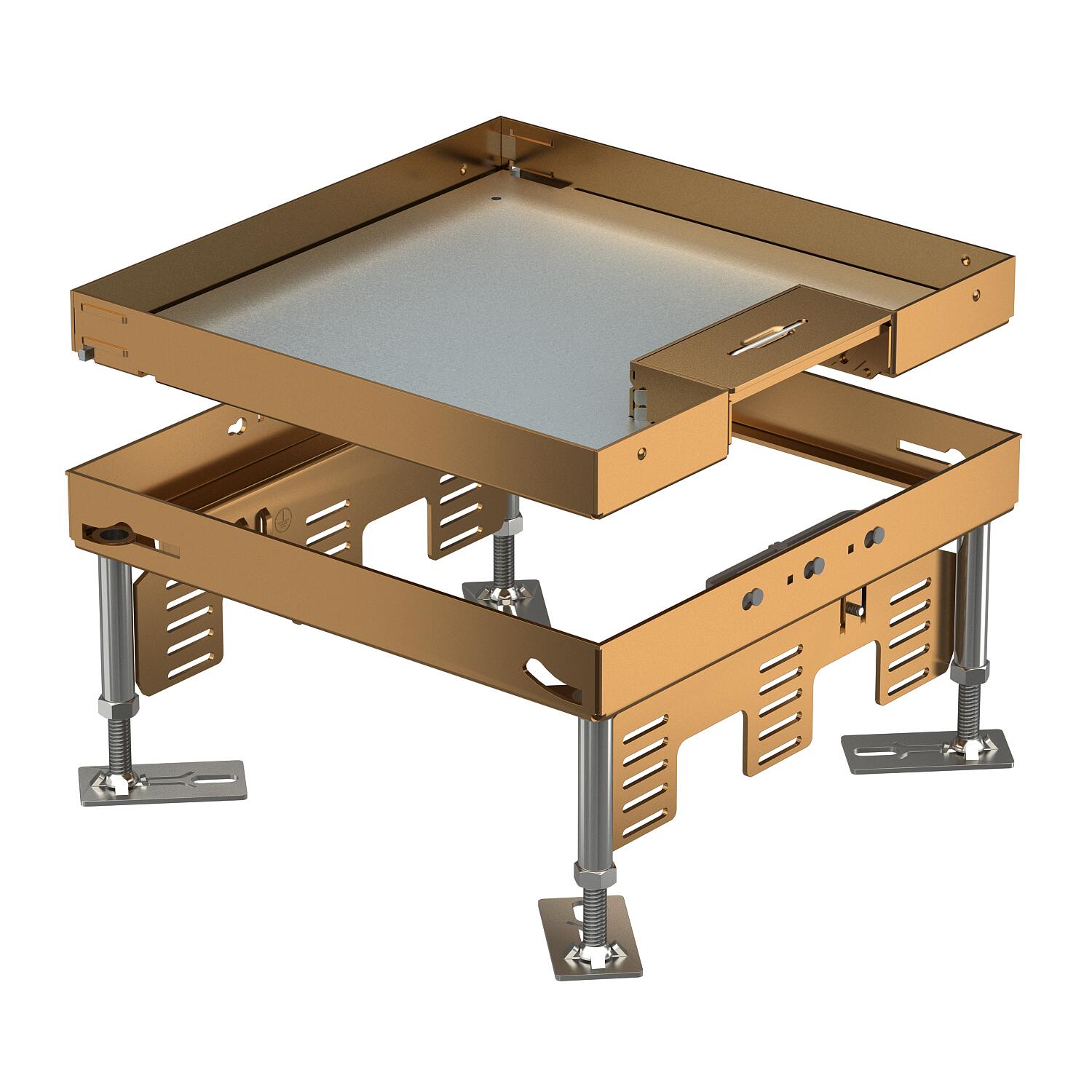

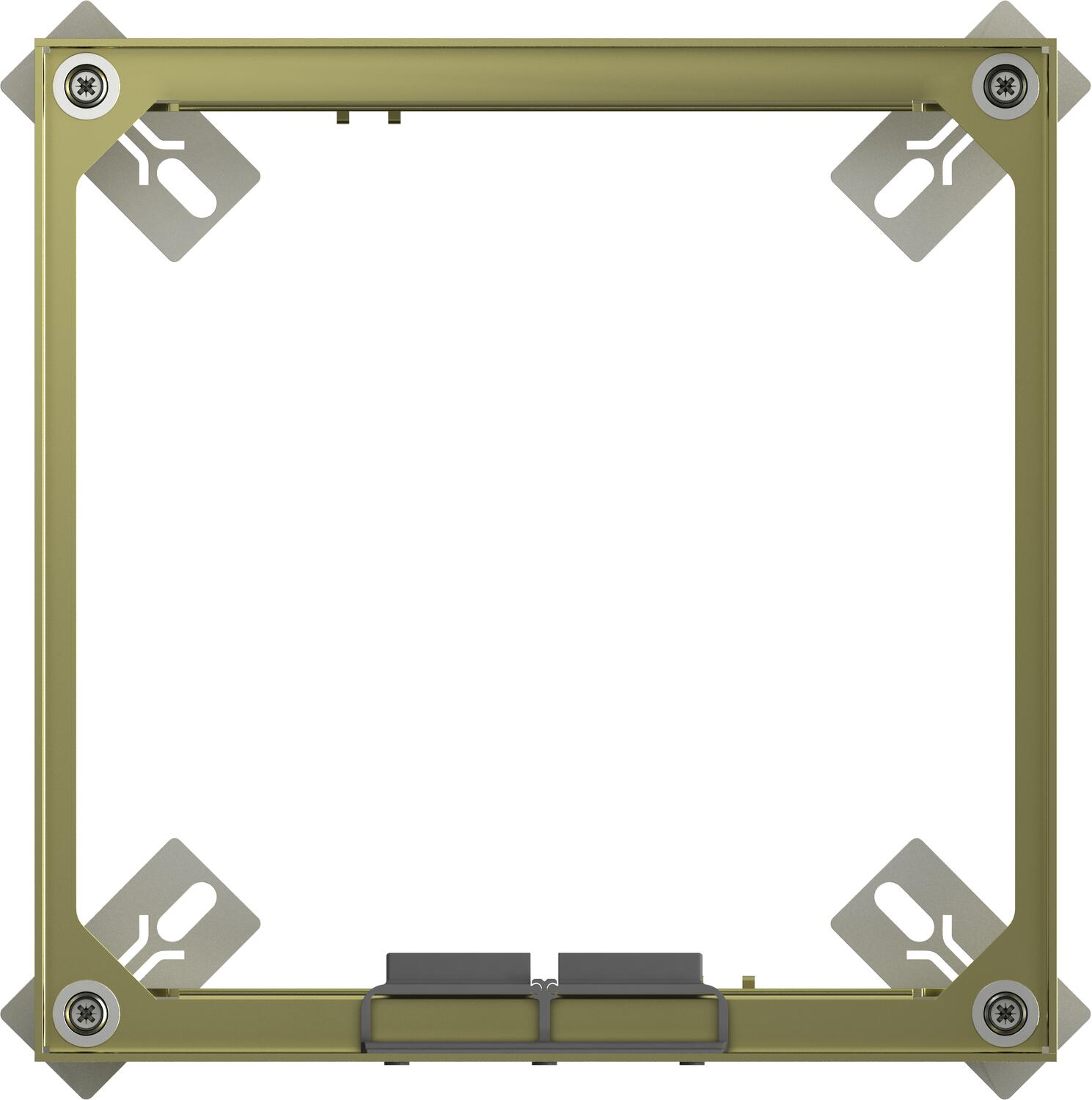

Nivelleerbare cassette met snoeruitlaat RKSN, messing
Art.nr. 7409214 | EAN 4012195867180
- Productbeschrijving
-
ProductbeschrijvingNivelleerbare cassette met nominale grootte 9 met snoeruitlaat voor de inbouw in droog onderhouden vloeren in binnenopstelling.
Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten.
-
- Technische gegevens
-
Technische gegevens

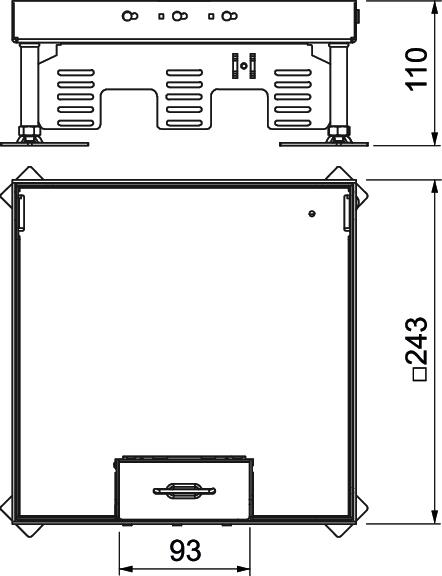

Aantal inbouwbare apparaten 12 Aantal inbouwdozen 3 Aantal leidinguitlaten 1 Afm. h 110 mm Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Breedte 243 mm Breedte inbouwmaat 244 mm Dikte vloerbedekking 25 mm Dimensie 243x243mm Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Heavy-duty uitvoering nee Inbouwdiepte 110 mm Lengte 243 mm Lengte inbouwmaat 244 mm Materiaal messing Nivelleerbereik max. 155 mm Nivelleerbereik min. 110 mm Nominale grootte 350 mm Nominale maat voor inbouweenheden 9 Ontkoppelbaar nee Toelatingen VDE Type inbouwsysteem UT4 Uitvoering vierkant Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 10.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte max. 155 mm Vloerhoogte min. 110 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Nivelleereenheid RKNEV2
RK NEV2 110 7405815 1 VPE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm
MTU 3 7407840 1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm
UT4 45 4 7408727 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Hefwerktuig, 300 N
WZ 1029 7408634 1 Stuks - Downloads
-
