Nivelleerbare cassette met snoeruitlaat RKSNUZD3, roestvast staal 110 | 95 | 25 | 4

Nivelleerbare cassette met snoeruitlaat RKSNUZD3, roestvast staal

Art.nr. 7409230 | EAN 4012195867272

Art.nr. / Type

Vloerhoogte min.

Afm. h

Dikte vloerbedekking

Nominale maat voor inbouweenheden	4

Productbeschrijving

Productbeschrijving

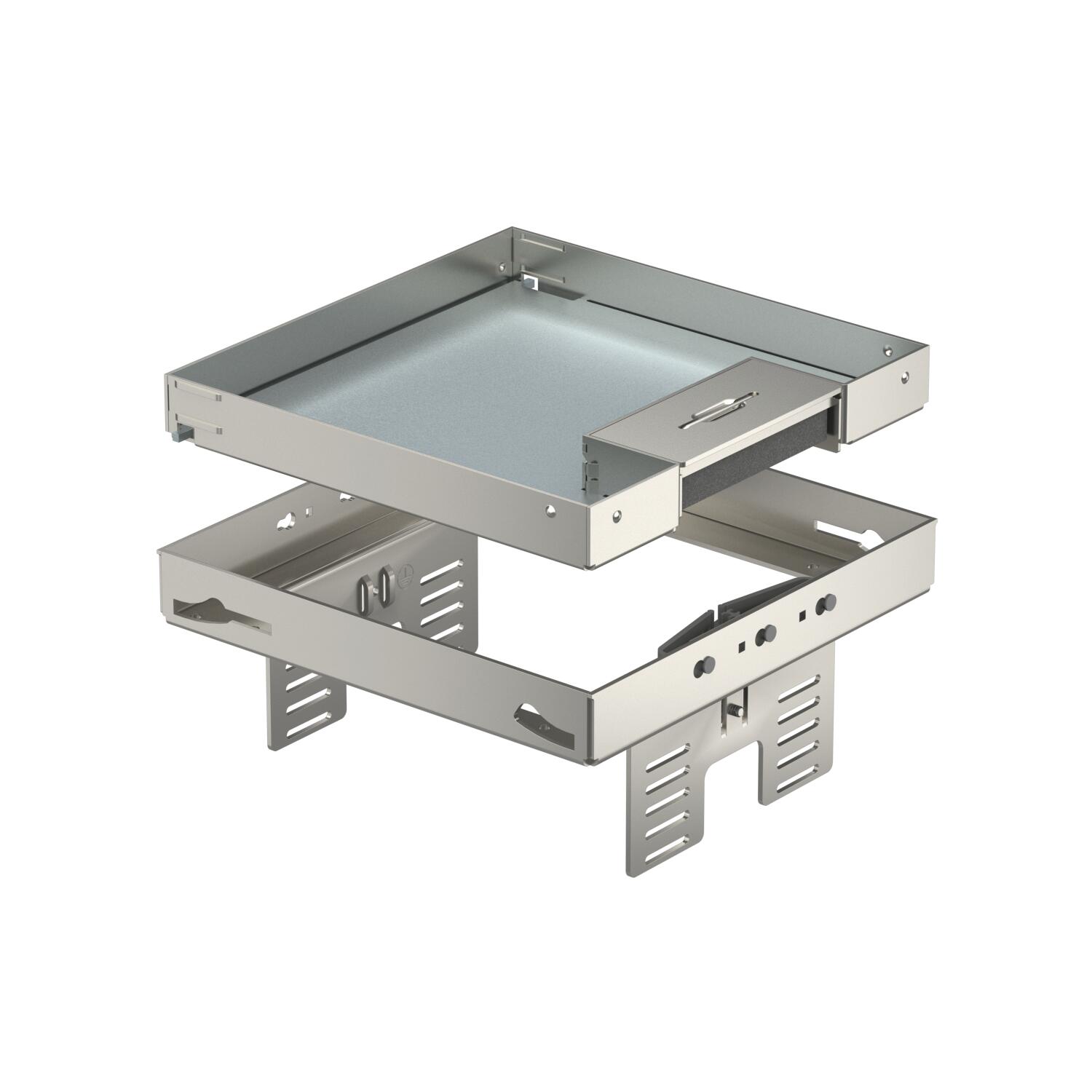

Nivelleerbare en van de vloer losgekoppelde cassette met nominale grootte 4 met snoeruitlaat, voor inbouw van toebehoren in droog gereinigde vloeren in binnenopstelling, voor inbouw in ondervloerdozen UZD250-3 of UZD350-3, telkens in combinatie met een montagedeksel DUG ../4 of in UGD250- 3/4 of UGD350-3/4. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met snoeruitgang, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	6
Aantal inbouwdozen	2
Aantal leidinguitlaten	1

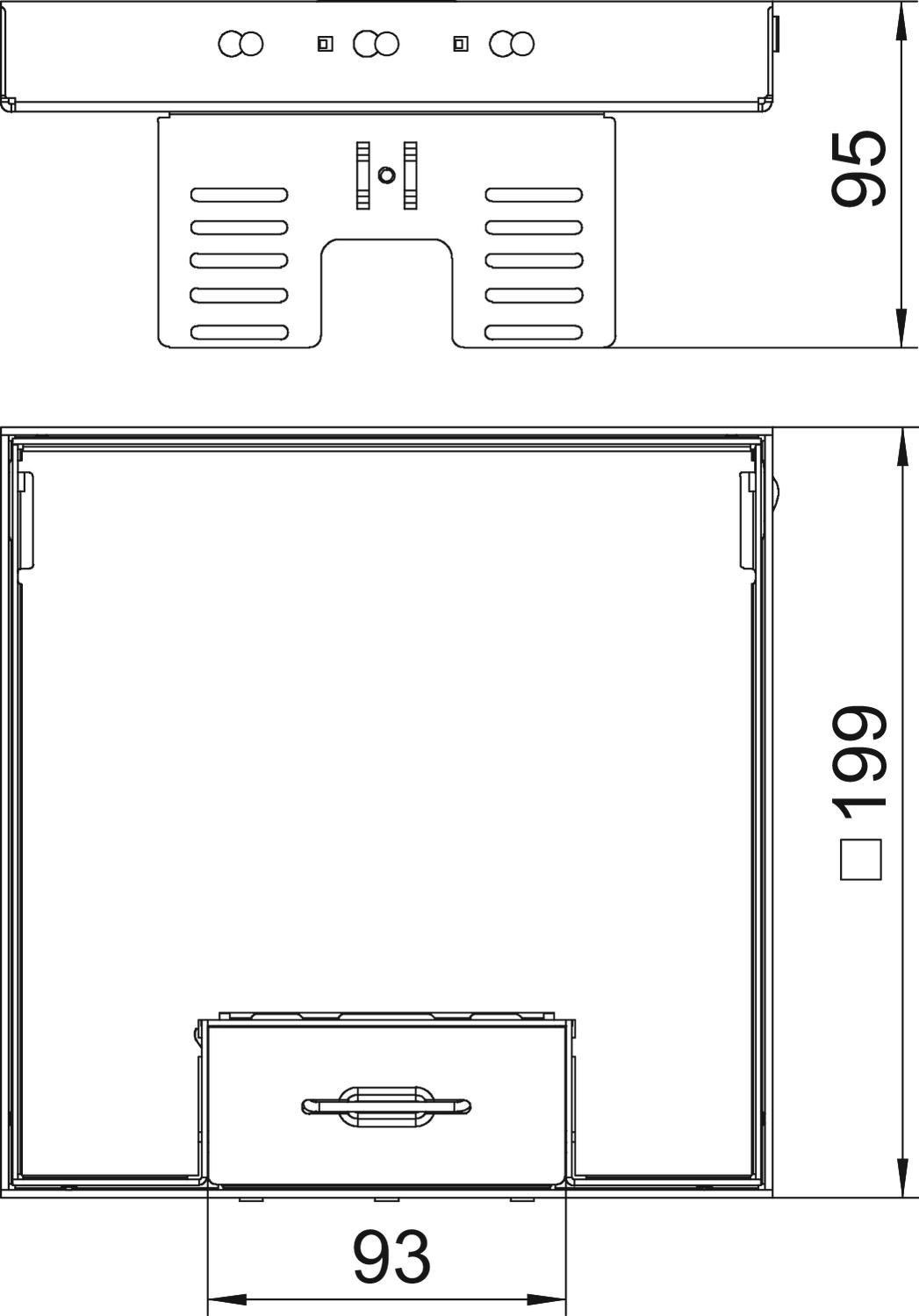

Afm. h	95 mm
Apparatuurdrager voor opname van inbouwdozen	ja
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP40
Beschermingsgraad IK-code	IK10
Breedte	199 mm
Breedte inbouwmaat	201 mm
Dikte vloerbedekking	25 mm
Dimensie	200x200mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Hoogte	95 mm

Hoogte dekvloer min.	110 mm
Inbouwdiepte	110 mm
Lengte	199 mm
Lengte inbouwmaat	201 mm
Materiaal	Roestvast staal 1.4301
Nominale maat voor inbouweenheden	4
Norm	EN 50085-2-2
Ontkoppelbaar	ja
Toelatingen	VDE
Type inbouwsysteem	UT3
Uitvoering	vierkant
Uitvoering leidinguitlaat	Draaibare snoeruitgang
Verticale last, groot oppervlak	tot 10.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte min.	110 mm
Vloeronderhoud	Droog

Alle typen

Alle typen

Type	Vloerhoogte min.	Afm. h	Dikte vloerbedekking	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	Stuks	1 Stuks
RKSN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409230	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Draagplaat 2 x type C voor montagedrager	MTM 2C	7407788	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm	MTU 2	7407836	Stuks	1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm	UT3 45 3	7408723	Stuks	1 Stuks
Nivelleerbeugel voor inbouw in UZD/UGD250-3 voor een vierkante cassette	NW 250-3 QK	7410540	Stuks	1 Stuks
Nivelleerhoek voor inbouw in UGD350-3 van een vierkante cassette	NW 350-3 QK	7410544	Stuks	1 Stuks
