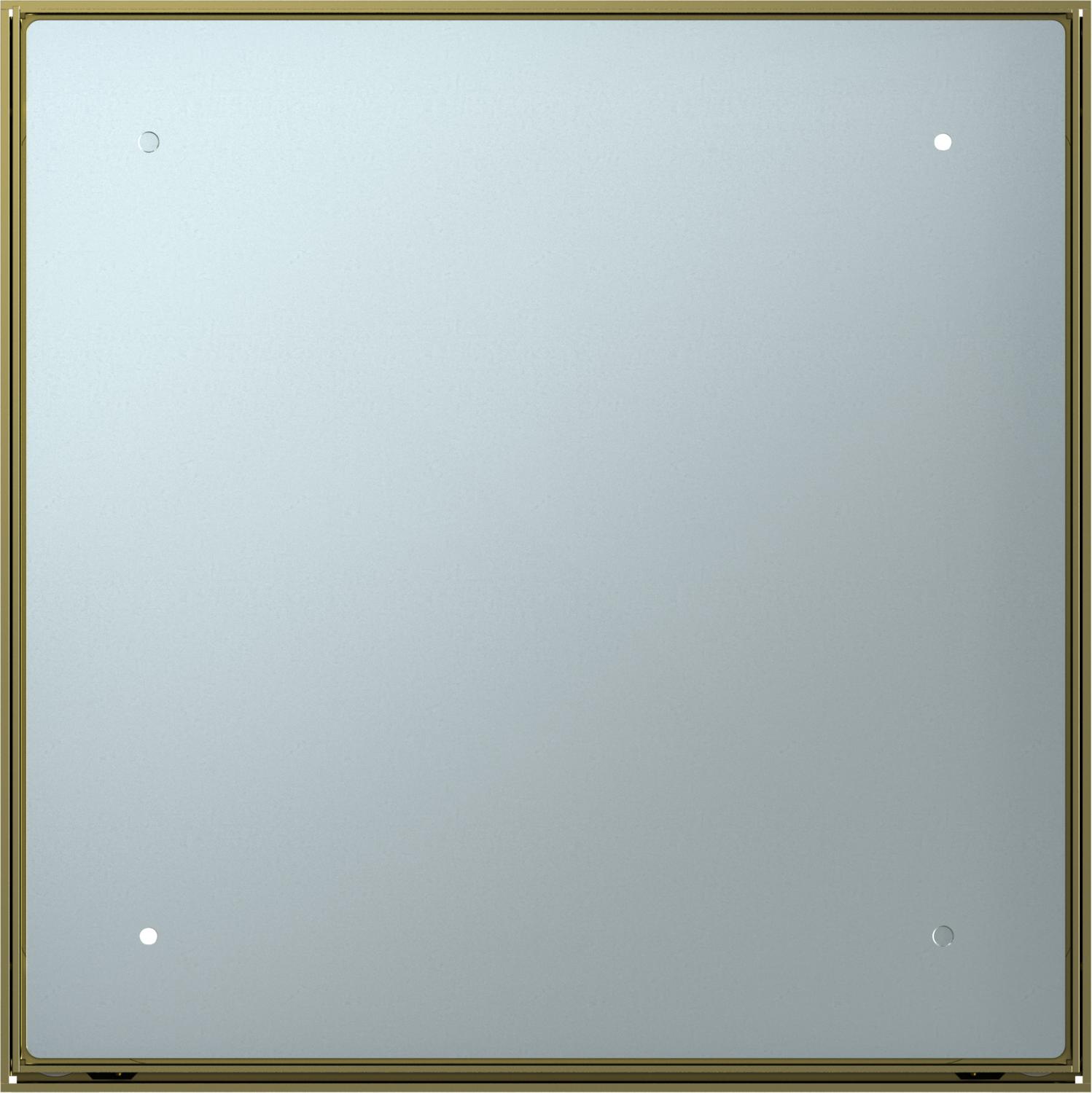

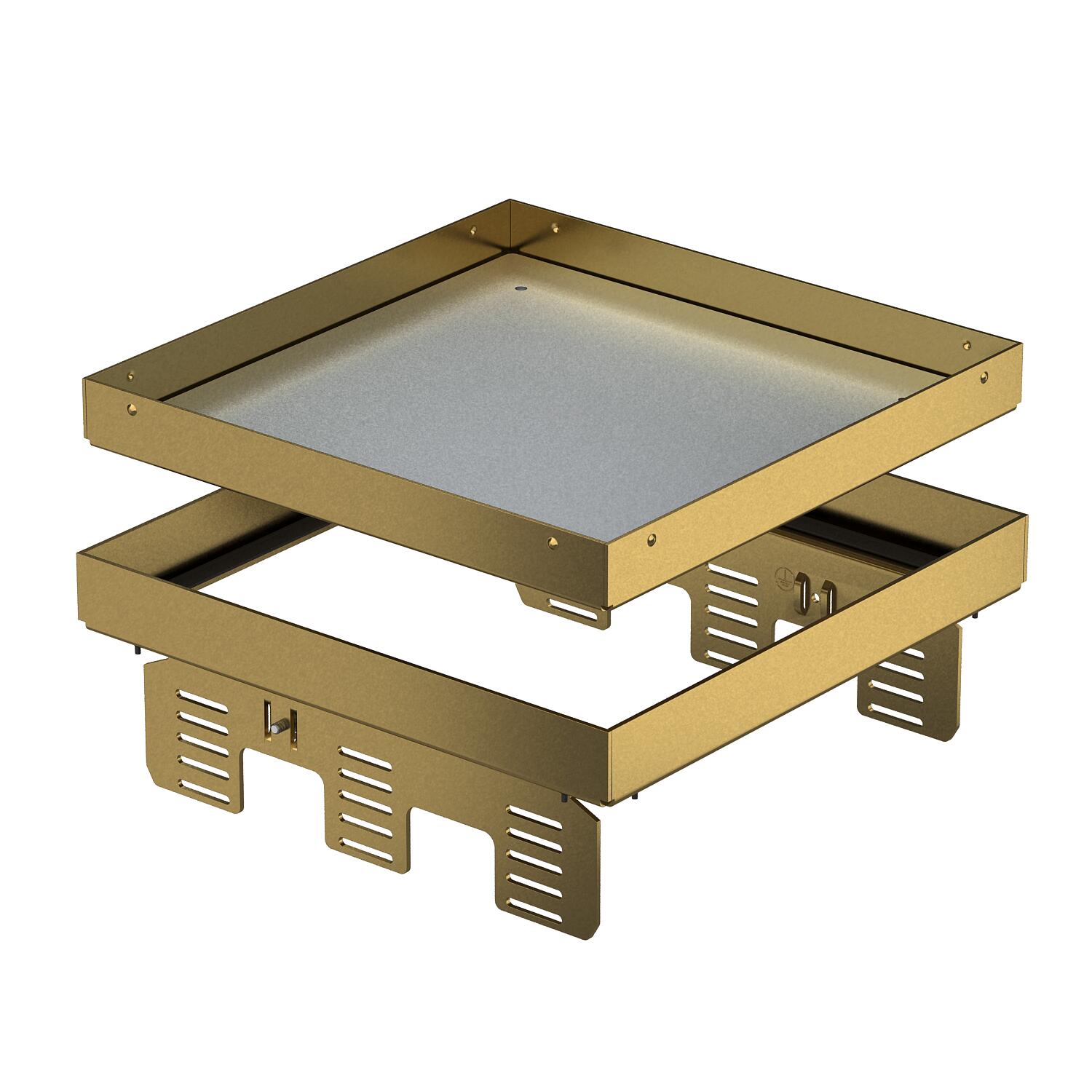

Nivelleerbare cassette voor revisie-opening, RKNUZD3, messing
Art.nr. 7409062 | EAN 4012195867944
- Productbeschrijving
-
ProductbeschrijvingNivelleerbare en van de vloer ontkoppelde blindcassette voor het creëren van een inspectieluik nominale grootte 9 in droog of nat gereinigde vloeren in binnenopstelling, voor inbouw in ondervloerdozen UZD250-3 of UZD350-3, telkens in combinatie met een montagedeksel DUG ../9 of in UGD250-3/9 of UGD350-3/9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen. Alleen voor gladde vloerbekleding geschikt.
Nivelleerbare cassette als blindcassette, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten.
-
- Technische gegevens
-
Afmetingen

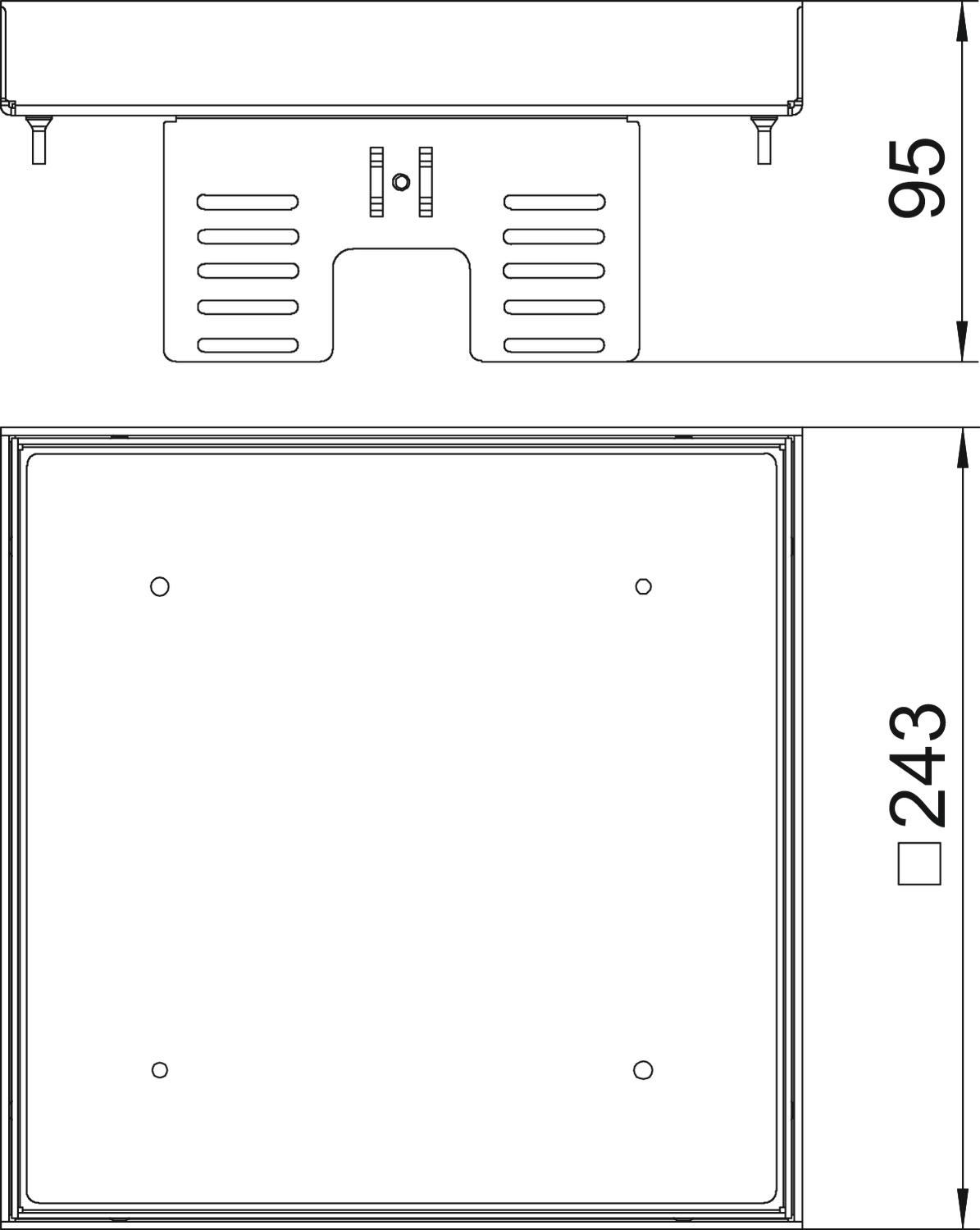

Afm. h 90 mm Apparatuurdrager voor opname van inbouwdozen nee Beschermingsgraad (IP) in gebruikte situatie IP00 Beschermingsgraad (IP) in niet gebruikte situatie IP44 Beschermingsgraad IK-code IK10 Dikte vloerbedekking 20 mm Dimensie 243x243mm Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Heavy-duty uitvoering nee Inbouwdiepte 105 mm Materiaal messing Nominale maat voor inbouweenheden 9 Ontkoppelbaar ja Toelatingen VDE Type inbouwsysteem UT4 Uitvoering vierkant Uitvoering leidinguitlaat Geen kabeluitlaat Vloerhoogte min. 105 mm Vloeronderhoud nat - Alle typen
- Downloads
-
Specificatieblad RKN2 UZD3 9MS20 / 7409062 , 0.23MB , pdfGoedkeuring VDE-keurmerk RK RKN , 0.18MB , pdfMontagehandleiding Montagehandleiding cassettes RK(F)N2UZD3 , 0.10MB , pdfVeiligheidsspecificatieblad Onderhoudshandleiding voor de basisreiniging van vloerdozen en vloertanks , 0.05MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
