Nivelleerbare cassette voor revisie-opening, RKNUZD3, roestvast staal | 105 | 20 | 90 | 9

Nivelleerbare cassette voor revisie-opening, RKNUZD3, roestvast staal

Art.nr. 7409066 | EAN 4012195868088

Art.nr. / Type

Vloerhoogte min.

Dikte vloerbedekking

Afm. h

Nominale maat voor inbouweenheden	9

Productbeschrijving

Productbeschrijving

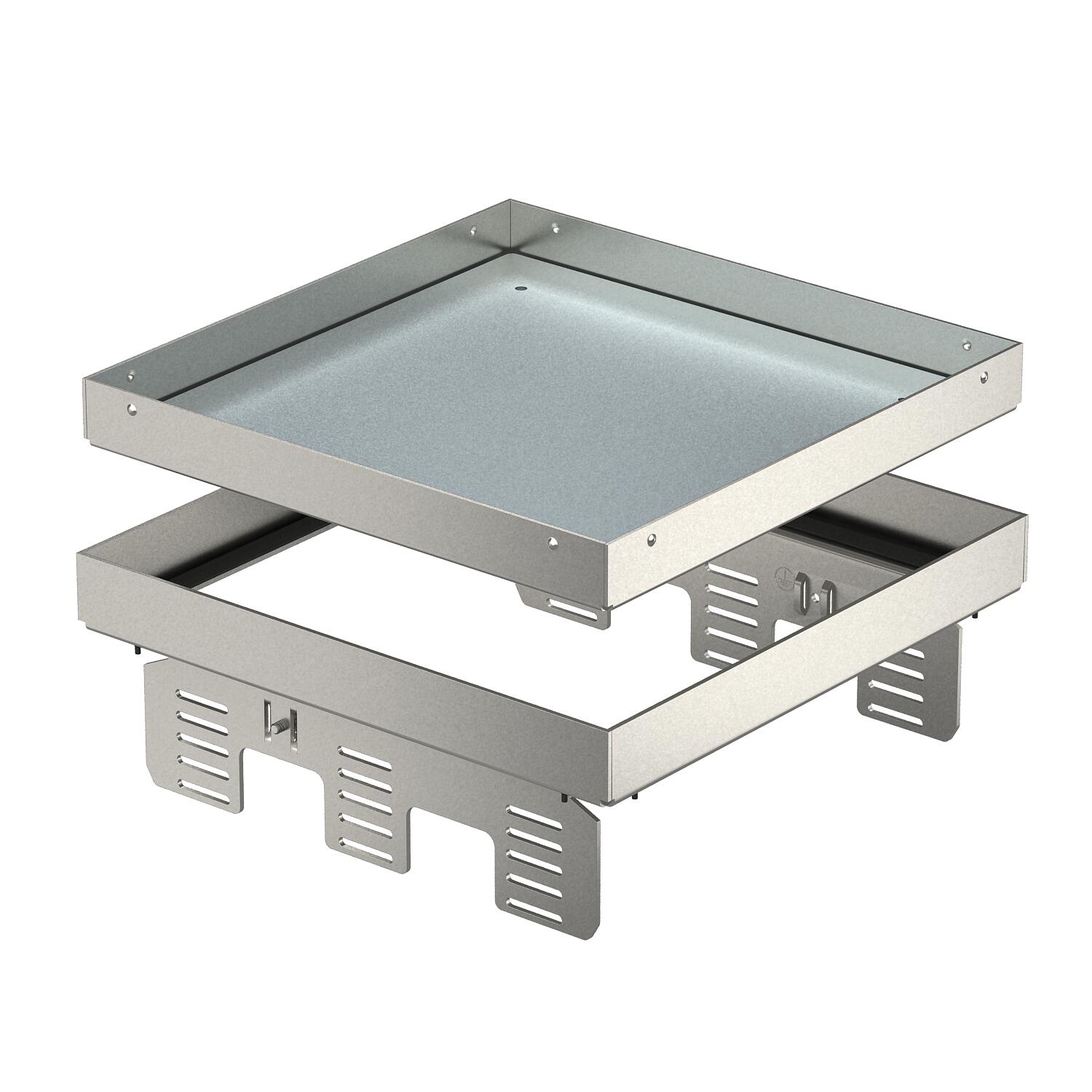

Nivelleerbare en van de vloer ontkoppelde blindcassette voor het creëren van een inspectieluik nominale grootte 9 in droog of nat gereinigde vloeren in binnenopstelling, voor inbouw in ondervloerdozen UZD250-3 of UZD350-3, telkens in combinatie met een montagedeksel DUG ../9 of in UGD250-3/9 of UGD350-3/9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen. Alleen voor gladde vloerbekleding geschikt.
Nivelleerbare cassette als blindcassette, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten.

Technische gegevens

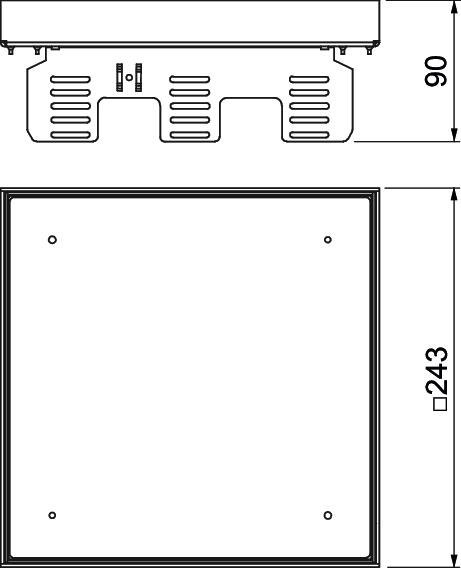

Afmetingen

Afm. h	90 mm
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP00
Beschermingsgraad (IP) in niet gebruikte situatie	IP44
Beschermingsgraad IK-code	IK10
Breedte	243 mm
Breedte inbouwmaat	244 mm
Dikte vloerbedekking	20 mm
Dimensie	243x243mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Hoogte	90 mm
Hoogte dekvloer min.	100 mm

Inbouwdiepte	105 mm
Lengte	243 mm
Lengte inbouwmaat	244 mm
Materiaal	Roestvast staal 1.4301
Nominale maat voor inbouweenheden	9
Ontkoppelbaar	ja
Toelatingen	VDE
Type inbouwsysteem	UT4
Uitvoering	vierkant
Uitvoering leidinguitlaat	Geen kabeluitlaat
Verticale last, groot oppervlak	tot 10.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte min.	105 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Dikte vloerbedekking	Afm. h	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Stuks	1 Stuks
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Draagplaat 2 x type C voor montagedrager	MTM 2C	7407788	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm	MTU 3	7407840	Stuks	1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm	UT4 45 4	7408727	Stuks	1 Stuks
Nivelleerbeugel voor inbouw in UZD/UGD250-3 voor een vierkante cassette	NW 250-3 QK	7410540	Stuks	1 Stuks
Nivelleerhoek voor inbouw in UGD350-3 van een vierkante cassette	NW 350-3 QK	7410544	Stuks	1 Stuks
