Nivelleerbare cassette voor tubus, RKFNUZD3, roestvast staal 105 | 90 | 20 | 4

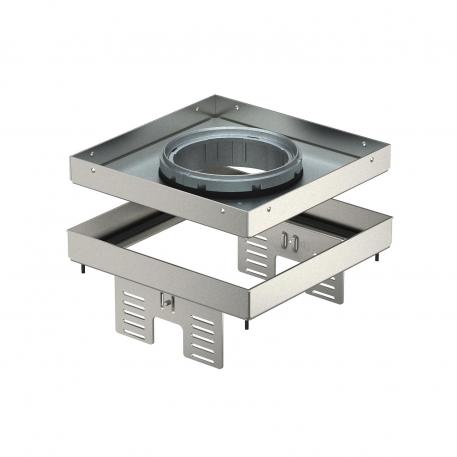

Nivelleerbare cassette voor tubus, RKFNUZD3, roestvast staal

Art.nr. 7409372 | EAN 4012195869092

Art.nr. / Type

Vloerhoogte min.

Afm. h

Dikte vloerbedekking

Nominale maat voor inbouweenheden	4

Productbeschrijving

Productbeschrijving

Nivelleerbare en van de vloer ontkoppelde cassette met nominale grootte 4, voor tubus, voor de inbouw van apparatuur in droog of nat onderhouden vloeren in binnenopstelling, voor montage in de vloerdozen UZD250-3 of UZD350-3, telkens in combinatie met een montagedeksel DUG../4 of in de UGD250-3/4 of UGD350-3/4. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met tubus, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	6
Aantal leidinguitlaten	1

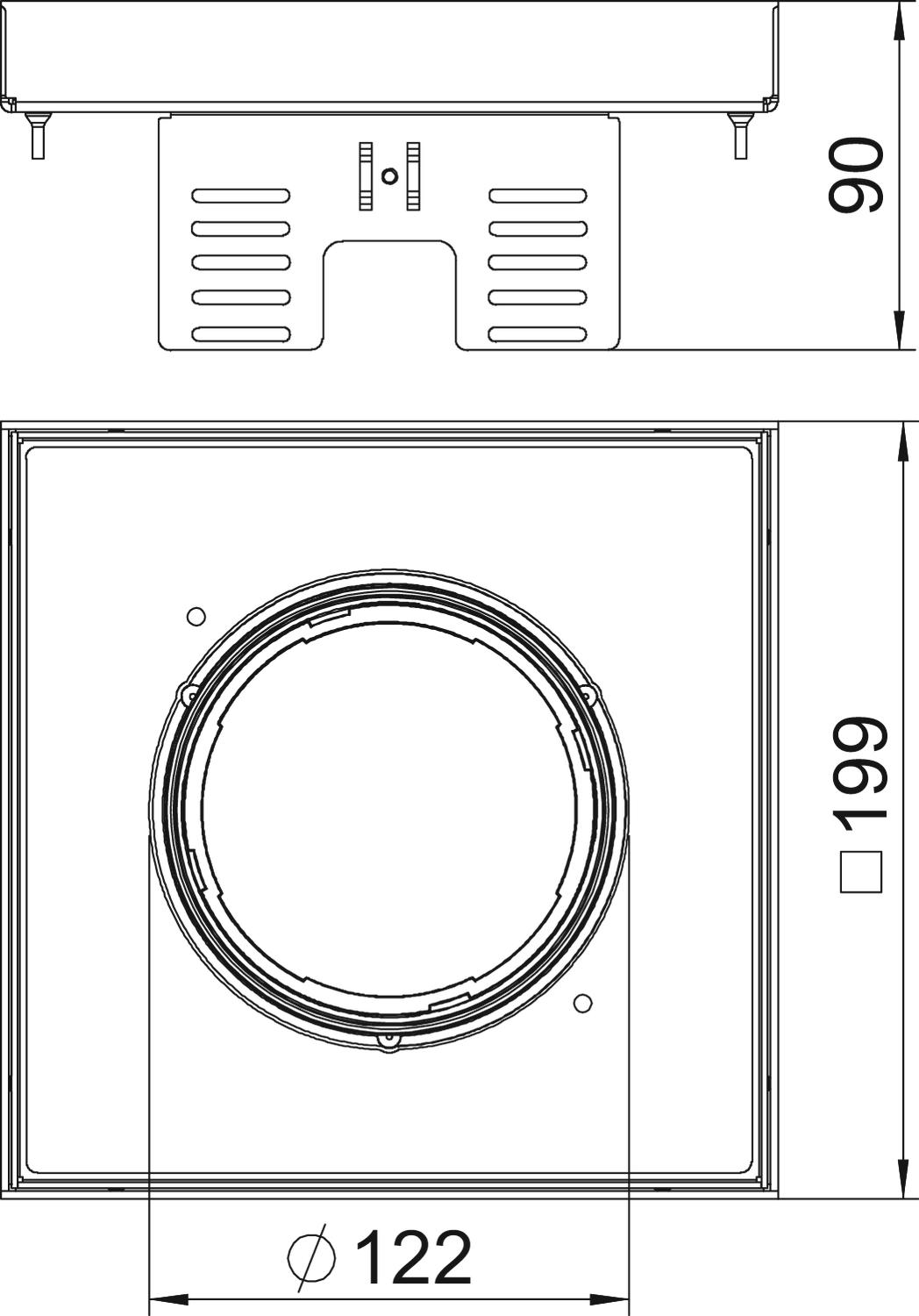

Afm. h	90 mm
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP44
Beschermingsgraad IK-code	IK10
Breedte	199 mm
Breedte inbouwmaat	201 mm
Dikte vloerbedekking	20 mm
Dimensie	200x200mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee

Hoogte	90 mm
Inbouwdiepte	105 mm
Lengte	199 mm
Lengte inbouwmaat	201 mm
Materiaal	Roestvast staal 1.4301
Nominale maat voor inbouweenheden	4
Ontkoppelbaar	ja
Toelatingen	VDE
Type inbouwsysteem	UT3
Uitvoering	vierkant
Uitvoering leidinguitlaat	Verzinkbare tubus
Verticale last, groot oppervlak	tot 5.000 N
Vloerhoogte min.	105 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Afm. h	Dikte vloerbedekking	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Stuks	1 Stuks
RKFN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409374	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 GV	7428140	Stuks	1 Stuks
Tubus met afdekplaat, zonder greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 V	7428141	Stuks	1 Stuks
Tubus met vloerbekledingsuitsparing, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 G4	7428142	Stuks	1 Stuks
Draagplaat 2 x type C voor montagedrager	MTM 2C	7407788	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm	MTU 2	7407836	Stuks	1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm	UT3 45 3	7408723	Stuks	1 Stuks
Nivelleerbeugel voor inbouw in UZD/UGD250-3 voor een vierkante cassette	NW 250-3 QK	7410540	Stuks	1 Stuks
Nivelleerhoek voor inbouw in UGD350-3 van een vierkante cassette	NW 350-3 QK	7410544	Stuks	1 Stuks
