Nivelleerbare cassette voor tubus, RKFR, roestvast staal 110 | 155 | 25 | | R9

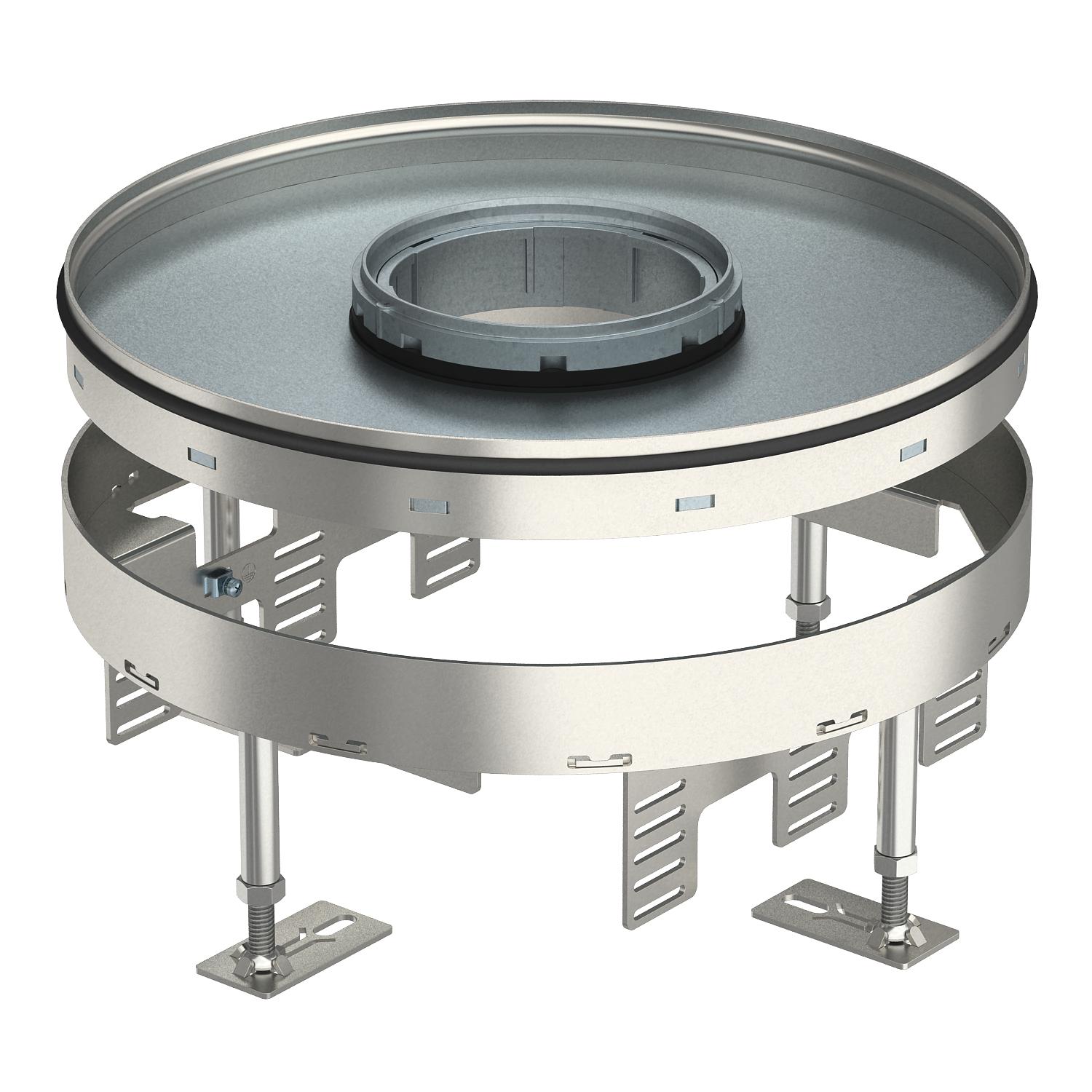

Nivelleerbare cassette voor tubus, RKFR, roestvast staal

Art.nr. 7409432 | EAN 4012195869566

Art.nr. / Type

Vloerhoogte min.	110 mm

Vloerhoogte max.	155 mm

Dikte vloerbedekking

Nominale maat voor inbouweenheden	R9

Productbeschrijving

Productbeschrijving

Nivelleerbare cassette met nominale grootte R9 voor tubus voor de inbouw in droog of nat onderhouden vloeren in binnenopstelling.
Nivelleerbare cassette met tubus, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	12
Aantal inbouwdozen	3
Aantal leidinguitlaten	1
Apparatuurdrager voor opname van inbouwdozen	ja
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP44
Beschermingsgraad IK-code	IK10

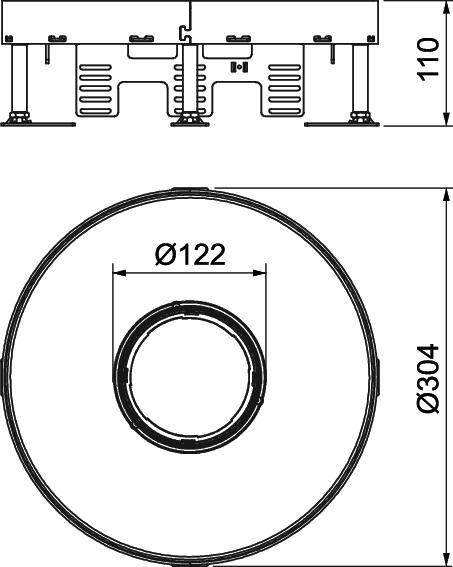

Breedte	304 mm
Dikte vloerbedekking	25 mm
Dimensie	Ø305mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Inbouwdiameter	305
Inbouwdiepte	110 mm

Lengte	304 mm
Materiaal	Roestvast staal 1.4301
Nivelleerbereik max.	155 mm
Nivelleerbereik min.	110 mm
Nominale maat voor inbouweenheden	R9
Ontkoppelbaar	nee
Toelatingen	VDE
Type inbouwsysteem	UT4
Uitvoering	Rond
Uitvoering leidinguitlaat	Verzinkbare tubus
Verticale last, groot oppervlak	tot 5.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte max.	155 mm
Vloerhoogte min.	110 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Vloerhoogte max.	Dikte vloerbedekking	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKFR2 9 V20	110 mm	155 mm	20 mm	R9	7409430	Stuks	1 Stuks
RKFR2 9 V25	110 mm	155 mm	25 mm	R9	7409432	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 GV	7428140	Stuks	1 Stuks
Tubus met afdekplaat, zonder greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 V	7428141	Stuks	1 Stuks
Tubus met vloerbekledingsuitsparing, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 G4	7428142	Stuks	1 Stuks
Nivelleereenheid RKNEV2	RK NEV2 110	7405815	VPE	1 VPE
Draagplaat 2 x type C voor montagedrager	MTM 2C	7407788	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm	MTU 3	7407840	Stuks	1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm	UT4 45 4	7408727	Stuks	1 Stuks
