Nivelleerbare cassettes zware belastingen, voor tubus, RKFNSL, nominale grootte 4, roestvast staal 110 | 155 | 20 | 110 | 4 | IP55

Nivelleerbare cassettes zware belastingen, voor tubus, RKFNSL, nominale grootte 4, roestvast staal

Art.nr. 7408928 | EAN 4012197278267

Art.nr. / Type

Vloerhoogte min.

Vloerhoogte max.

Dikte vloerbedekking

Afm. h

Nominale maat voor inbouweenheden	4

Beschermingsgraad (IP) in niet gebruikte situatie	IP55

Productbeschrijving

Productbeschrijving

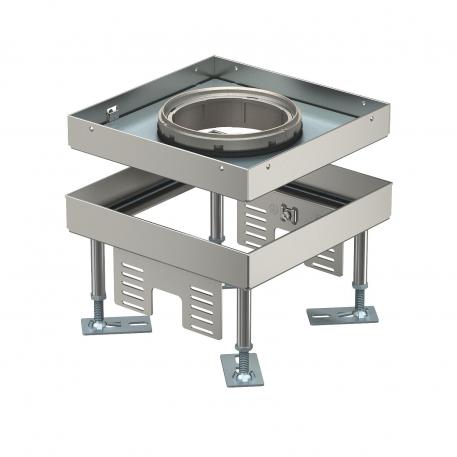

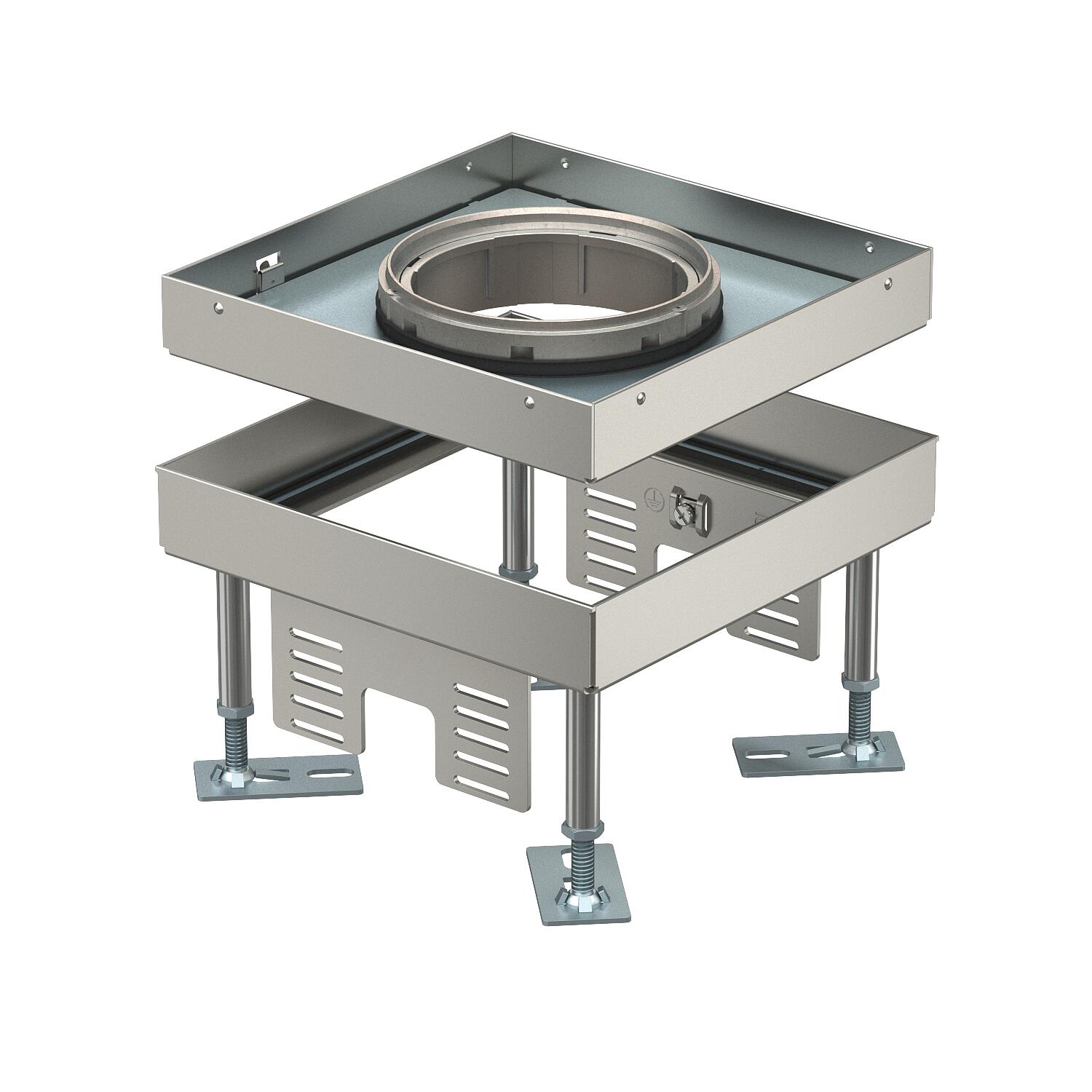

Nivelleerbare vierkante cassette zware belasting voor tubus nominale grootte 4 voor de inbouw van installatieapparatuur kanaalsystemen, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Belastingsklasse 1 tot 10 kN.
Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45®-apparaten. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. De tubus is niet bij de levering inbegrepen.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	6
Aantal leidinguitlaten	1
Aantal universele dragers	2 x UT3
Afm. h	110 mm
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP55
Beschermingsgraad IK-code	IK10
Bodemuitlaat/montageopening	201x201
Breedte	199 mm
Breedte inbouwmaat	201 mm
Dikte vloerbedekking	20 mm

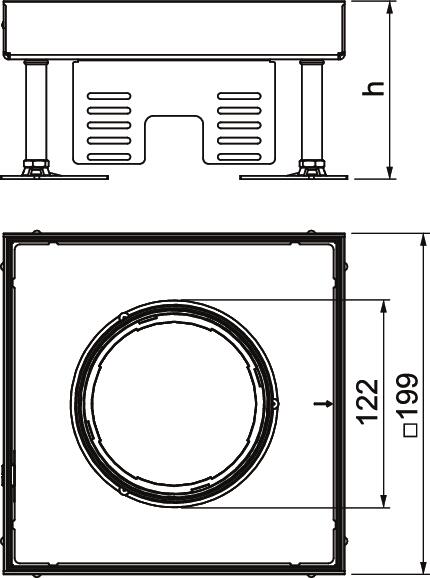

Dimensie	199x199x105
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty klasse	10 kN (OBO SL1)
Heavy-duty uitvoering	ja

Hoogte	110 mm
Inbouwdiepte	110 mm
Lengte	199 mm
Lengte inbouwmaat	201 mm
Materiaal	Roestvast staal
Nivelleerbereik max.	155 mm
Nivelleerbereik min.	110 mm
Nominale maat voor inbouweenheden	4
Norm	EN 50085-2-2
Ontkoppelbaar	nee
Toelatingen	VDE
Type inbouwsysteem	UT3
Uitvoering	vierkant
Uitvoering leidinguitlaat	Verzinkbare tubus
Vloerhoogte max.	155 mm
Vloerhoogte min.	110 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Vloerhoogte max.	Dikte vloerbedekking	Afm. h	Nominale maat voor inbouweenheden	Beschermingsgraad (IP) in niet gebruikte situatie	Art.nr.	Aantal	kl. VKE
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP55	7408926	Stuks	1 Stuks
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP55	7408928	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 GV	7428140	Stuks	1 Stuks
Tubus met afdekplaat, zonder greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 V	7428141	Stuks	1 Stuks
Tubus met vloerbekledingsuitsparing, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 G4	7428142	Stuks	1 Stuks
