Nivelleerbare ontkoppelbare cassette voor tubus, roestvast staal

Art.nr. 7409605 | EAN 4012197369194

Art.nr. / Type	7409605 / TRKFN 9 VS 250

Vloerhoogte min.	136 mm

Vloerhoogte max.	442 mm

Dikte vloerbedekking	25 mm

Uitvoering leidinguitlaat	Verzinkbare tubus

Nominale maat voor inbouweenheden	9

Productbeschrijving

Productbeschrijving

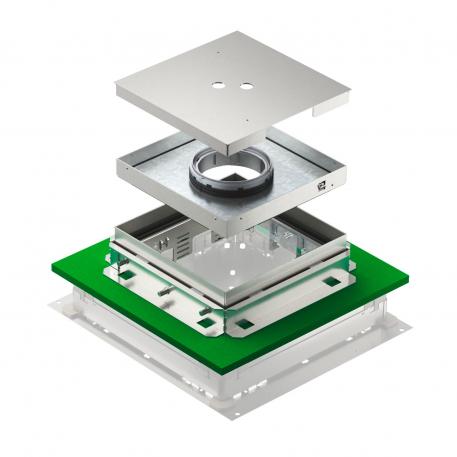

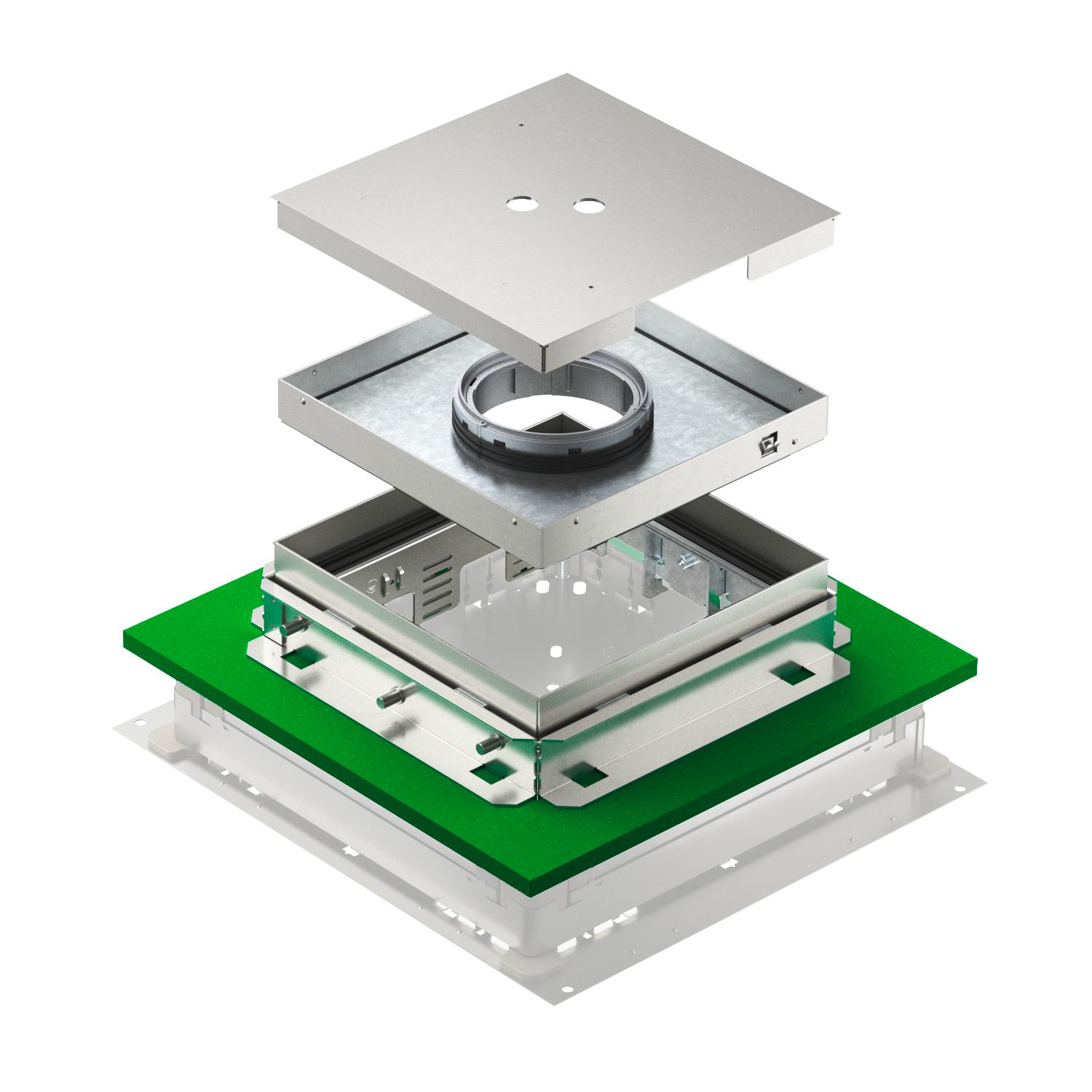

Nivelleerbare en ontkoppelde vierkante cassette voor de apparatuurinbouw vlak met de vloer zonder voegen in vloeraansluitdozen UZD 250-3 (minimale inbouwdiepte 151 mm)/UGD55 250-3 (minimale inbouwdiepte 136 mm). Voor alle cementafwerkvloeren geschikt. Cassetteraam met geïntegreerde gietmal en nivelleerfunctie. Het cassetteraam wordt via 4 sleufgaten op de bovenkant van de vloerbekleding genivelleerd. Voor droog, vochtig of nat onderhouden vloeren geschikt. De cassette wordt met bevestigingsbeugels in het montagedeksel tijdens de werkzaamheden aan de afwerkvloer/terrazzo gefixeerd en is in ingebouwde toestand in alle richtingen ontkoppeld. Het cassetteraam is van roestvast staal met een 25 mm diepe vloerbekledingsuitsparing in het deksel.
Nivelleerbare cassette met tubus, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	12
Aantal leidinguitlaten	1
Aantal universele dragers	3 x UT4
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP55
Beschermingsgraad IK-code	IK10
Breedte	243 mm
Dikte vloerbedekking	25 mm
Dimensie	243x243x83
Geschikt voor inbouw in dubbele vloer	nee
Geschikt voor inbouw in holle vloer	nee
Heavy-duty uitvoering	nee
Hoogte	81 mm
Hoogte dekvloer max.	110 mm
Hoogte dekvloer min.	69 mm
Inbouwdiepte	136 mm

Lengte	243 mm
Materiaal	Roestvast staal
Nivelleerbereik max.	110 mm
Nivelleerbereik min.	69 mm
Nominale maat voor inbouweenheden	9
Norm	EN 50085-2-2
Ontkoppelbaar	ja
Toelatingen	VDE
Type inbouwsysteem	UT4
Uitvoering	vierkant
Uitvoering leidinguitlaat	Verzinkbare tubus
Verticale last, groot oppervlak	tot 5.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte max.	442 mm
Vloerhoogte min.	136 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Vloerhoogte max.	Dikte vloerbedekking	Uitvoering leidinguitlaat	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
TRKFN 9 VS 250	136 mm	442 mm	25 mm	Verzinkbare tubus	9	7409605	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 GV	7428140	Stuks	1 Stuks
Tubus met afdekplaat, zonder greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 V	7428141	Stuks	1 Stuks
Tubus met vloerbekledingsuitsparing, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 G4	7428142	Stuks	1 Stuks
