Opstaande rand bevestiging 51 | 30 | 16 | 121

morepic-1

morepic-2

Opstaande rand bevestiging

Art.nr. 5408992 | EAN 4012195613428

Art.nr. / Type	5408992 / 101 F-16

Maat B	51 mm

Afmeting d min.	30 mm

Maat d Ø	16 mm

Maat L	121 mm

Productbeschrijving

Productbeschrijving

• Voor bevestiging van een GFK-staaf aan constructies van 4 tot 20 mm
• afmeting d Ø: 16 mm

Technische gegevens

Afmetingen

Afmeting d min.	30 mm
Dimensie	180x60x60
Klembereik max.	20 mm
Klembereik min.	4 mm

Maat B	51 mm
Maat d Ø	16 mm
Maat L	121 mm
Materiaal	Roestvast staal 1.4301

Alle typen

Alle typen

Type	Maat B	Afmeting d min.	Maat d Ø	Maat L	Art.nr.	Aantal	kl. VKE
101 F-16	51 mm	30 mm	16 mm	121 mm	5408992	Stuks	1 Stuks

Downloads

Specificatieblad 101 F-16 / 5408992 , 0.20MB , pdf

Richtlijn Bliksembeveiligingsrichtlijnen , 15.27MB , pdf

Catalogus Externe bliksembeveiliging , 19.55MB , pdf

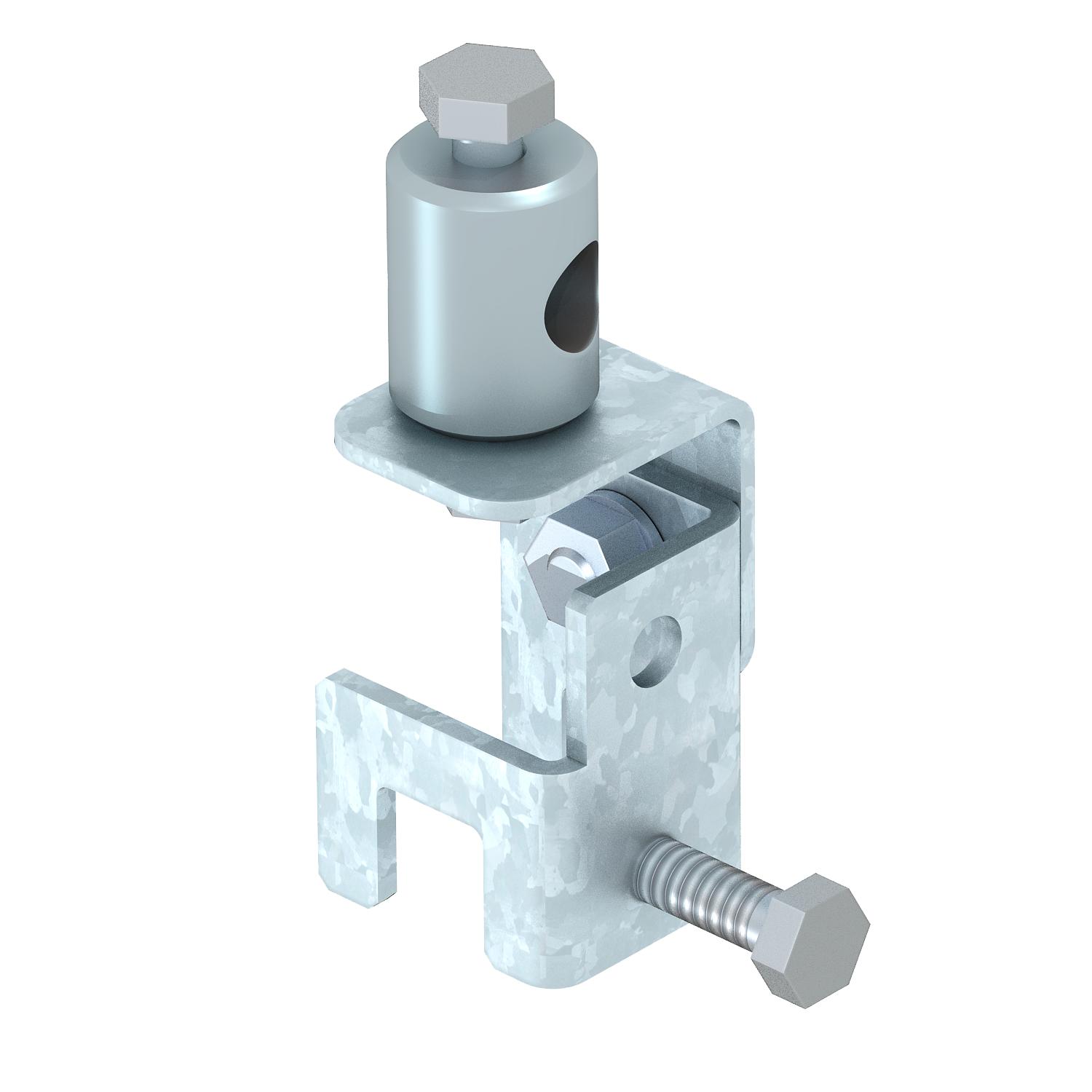

Productgrafiek 101 F-16 / 5408992, 72.17 kB, jpg

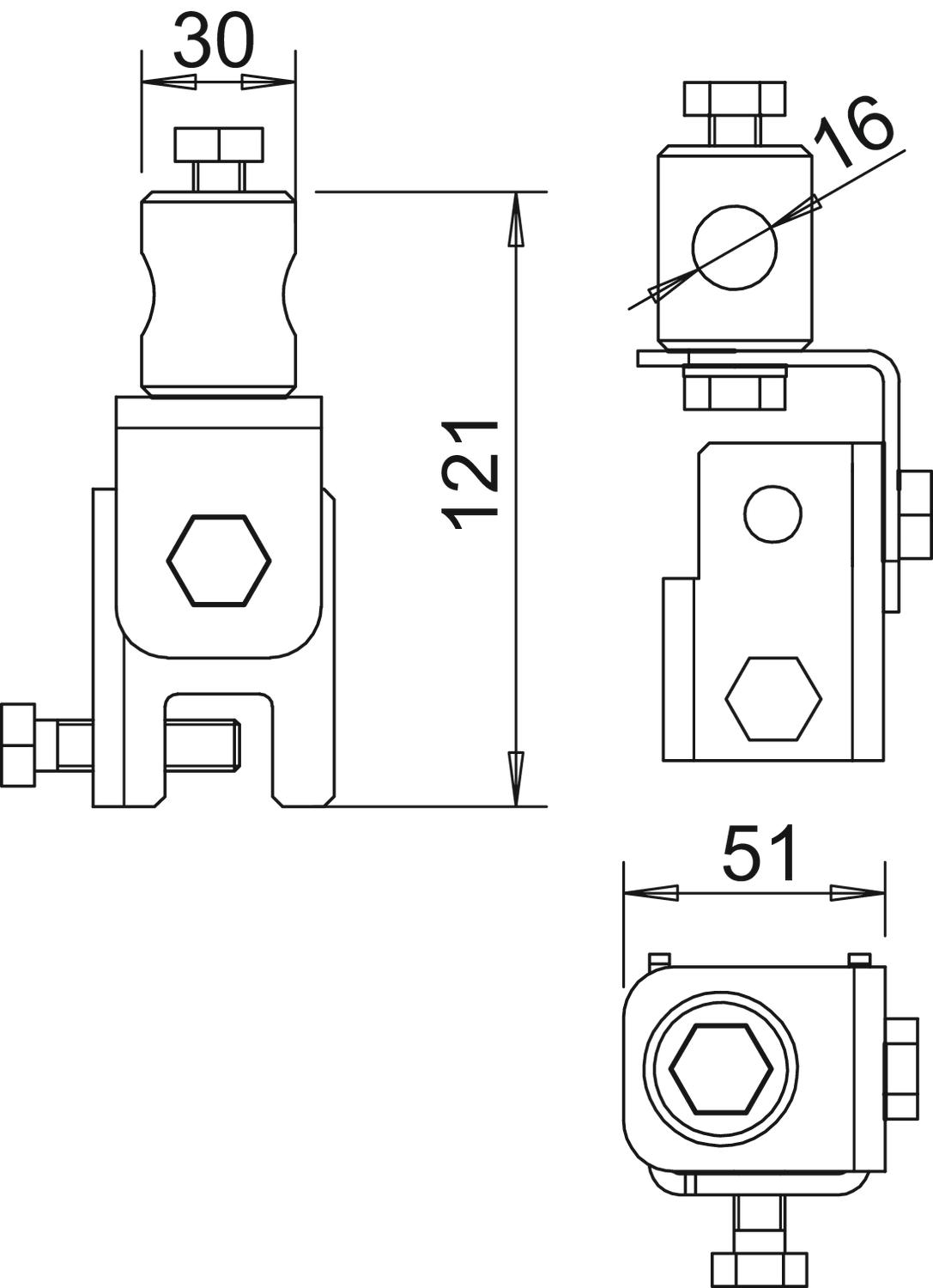

Dimensionale tekening 101 F-16 / 5408992, 73.08 kB, jpg
