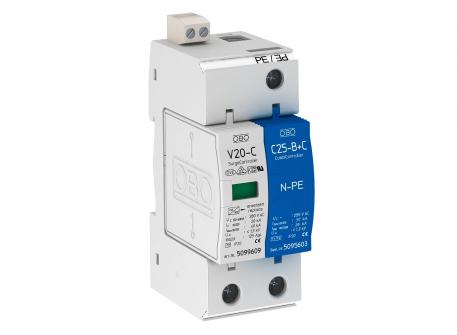

Overspanningsafleider 1-polig + NPE met potentiaalvrij contact 280 V

Art.nr. 5094760 | EAN 4012195382911

280 V
IP20
Productbeschrijving
Productbeschrijving
Overspanningsafleider type 2

• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN- en TT-netwerksystemen
• Insteekbare modules, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Incl. thermische en dynamische scheidingsinrichting
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
• Gemarkeerde aansluitingen

Toepassingsvoorbeeld: woongebouwen, eengezinswoningen en industrie
* Compleet = module en bodemdeel
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Boedapest, Hongarije
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Multibase-basis
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 1 naar 2
  • Potentiaalvrij contact
  • 230/400 V-systeem
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aderdoorsnede flexibel (soepel) min. 25 mm²
Afleidstroom (8/20 µs) [totaal] 40 kA
Afstandssignalisatie ja
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Dimensie 280V
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm²
Geïntegreerde voorzekering nee
LPZ 1→2
Max. netzijdige overstroombeveiliging 125
Maximale afleidstootstroom (8/20 μs) 40 kA
Maximale continuespanning AC 280 V
Maximale voorverzekering 125 A
Montagetype DIN-rail 35 mm
Netvorm overige
Nominale afleidstootstroom (8/20 μs) 20 kA
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II
SPD volgens EN 61643-11 Type 2
Testklasse type 2 ja
Uitblazend nee
Uitvoering 1+NPE + FS
Uitvoering van de polen 1+N/PE
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
V20-C 1+NPE+FS 1+N/PE 280 V IP20 5094760
1 Stuks
V20-C 3+NPE+FS 3+N/PE 280 V IP20 5094765
1 Stuks
