- Productbeschrijving
-

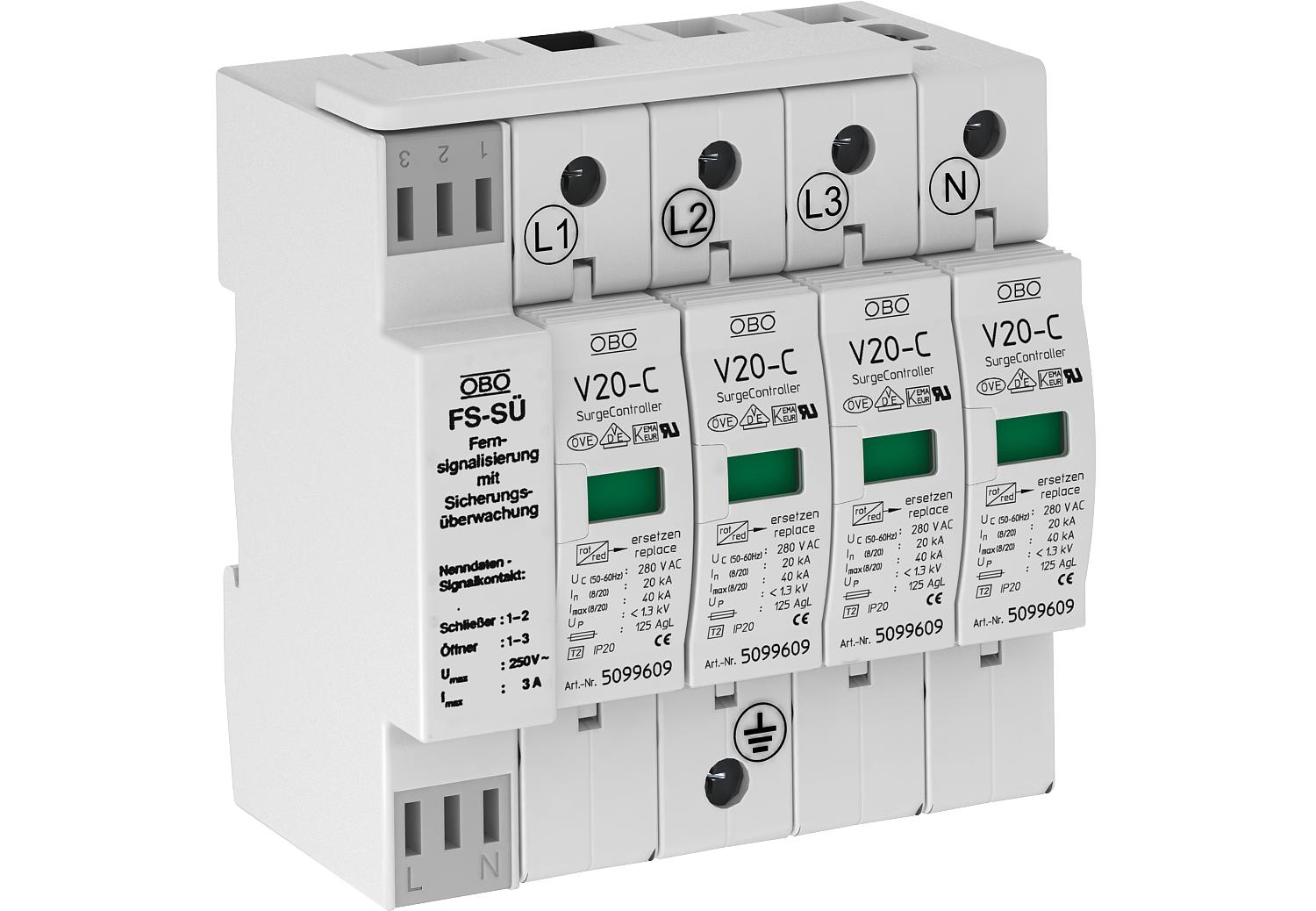

ProductbeschrijvingOverspanningsafleider type 2, aansluitgereed met extern signaal en spanningsbewaking
• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN-netwerksystemen
• Met spanningsbewaking van de fasen en functiebewaking van de afleider modules
• Met extern signaal, potentiaalvrij wisselcontact
• Insteekbare modules, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
* Compleet = module en bodemdeel
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aderdoorsnede flexibel (soepel) min. 25 mm² Afleidstroom (8/20 µs) [totaal] 80 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Dimensie 280V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm² Geïntegreerde voorzekering nee LPZ 1→2 Max. netzijdige overstroombeveiliging 125 Maximale afleidstootstroom (8/20 μs) 40 kA Maximale continuespanning AC 280 V Maximale voorverzekering 125 A Montagetype DIN-rail 35 mm Netvorm TN Netvorm TN ja Netvorm TN-C-S ja Netvorm TN-S ja Nominale afleidstootstroom (8/20 μs) 20 kA Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA Nominale spanning AC (50/60 Hz) 230 V Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse II SPD volgens EN 61643-11 Type 2 Testklasse type 2 ja Uitblazend nee Uitvoering 4-polig met FS-SÜ; 280V Uitvoering van de polen 4 - Alle typen
- Downloads
-
Specificatieblad V20-C 4+FS-SÜ / 5096278 , 0.28MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring V20-C 4+FS-SÜ / 5096278 , 0.06MB , pdfREACH Conformiteitsverklaring V20-C 4+FS-SÜ / 5096278 , 0.12MB , pdfRoHS Conformiteitsverklaring V20-C 4+FS-SÜ / 5096278 , 0.12MB , pdfGoedkeuring VDE-goedkeuring V20 , 0.12MB , pdfGoedkeuring KEMA-KEUR-certificaat V20 , 0.45MB , pdfGoedkeuring EZU-certificaat V20 , 2.00MB , pdf
