Overspanningsafleider met extern signaal V20 4 | 280 | IP20

Overspanningsafleider met extern signaal V20

Art.nr. 5096030 | EAN 4012195392774

Art.nr. / Type	5096030 / V20-C 4+FS-280A

Uitvoering van de polen	4

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Overspanningsafleider type 2, 280 V

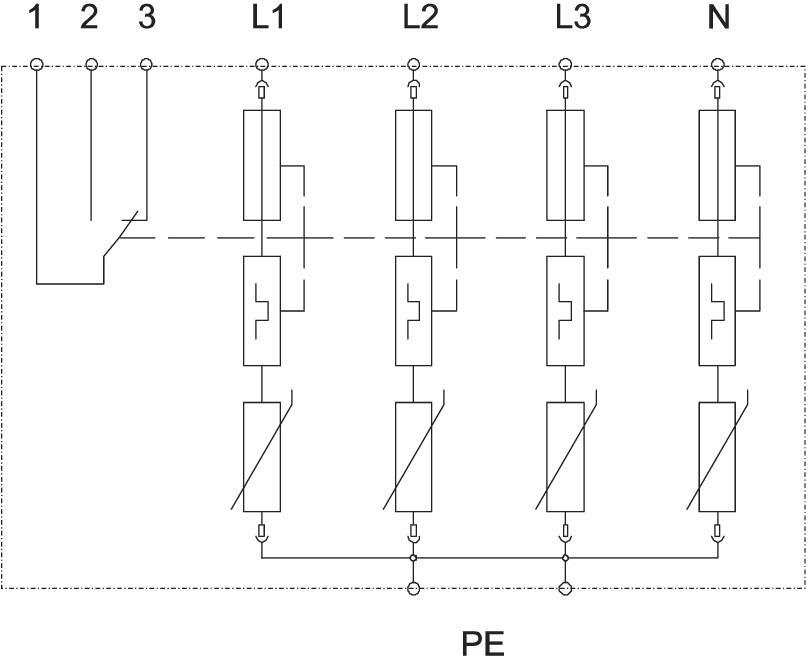

• Met extern signaal, potentiaal wisselcontact, voor functiebewarking
• Voor overspanningsbeveiligings-potentiaalvereffening conform VDE 0100-443 (IEC 60364-4-44)
• Afleidvermogen tot 40 kA (8/20) per fase
• Afleider, insteekbaar met dynamische scheidingsinrichting en optische functie-indicatie
• Hoogvermogen varistortechniek

Toepassing: potentiaalvereffening (LPZ 1 naar 2) in hoofd- en onderverdelingen.
* Compleet = module en bodemdeel

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aderdoorsnede flexibel (soepel) min.	25 mm²
Afleidstroom (8/20 µs) [totaal]	80 kA
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Geïntegreerde voorzekering	nee
LPZ	1→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale continuespanning AC	280 V
Maximale voorverzekering	125 A

Montagetype	DIN-rail 35 mm
Netvorm	TN
Netvorm TN	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	20 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Uitblazend	nee
Uitvoering	4-polig compleet met FS, 280 V
Uitvoering van de polen	4
