Overspanningsafleider met extern signaal V20 + NPE 3+N/PE | 280 | IP20

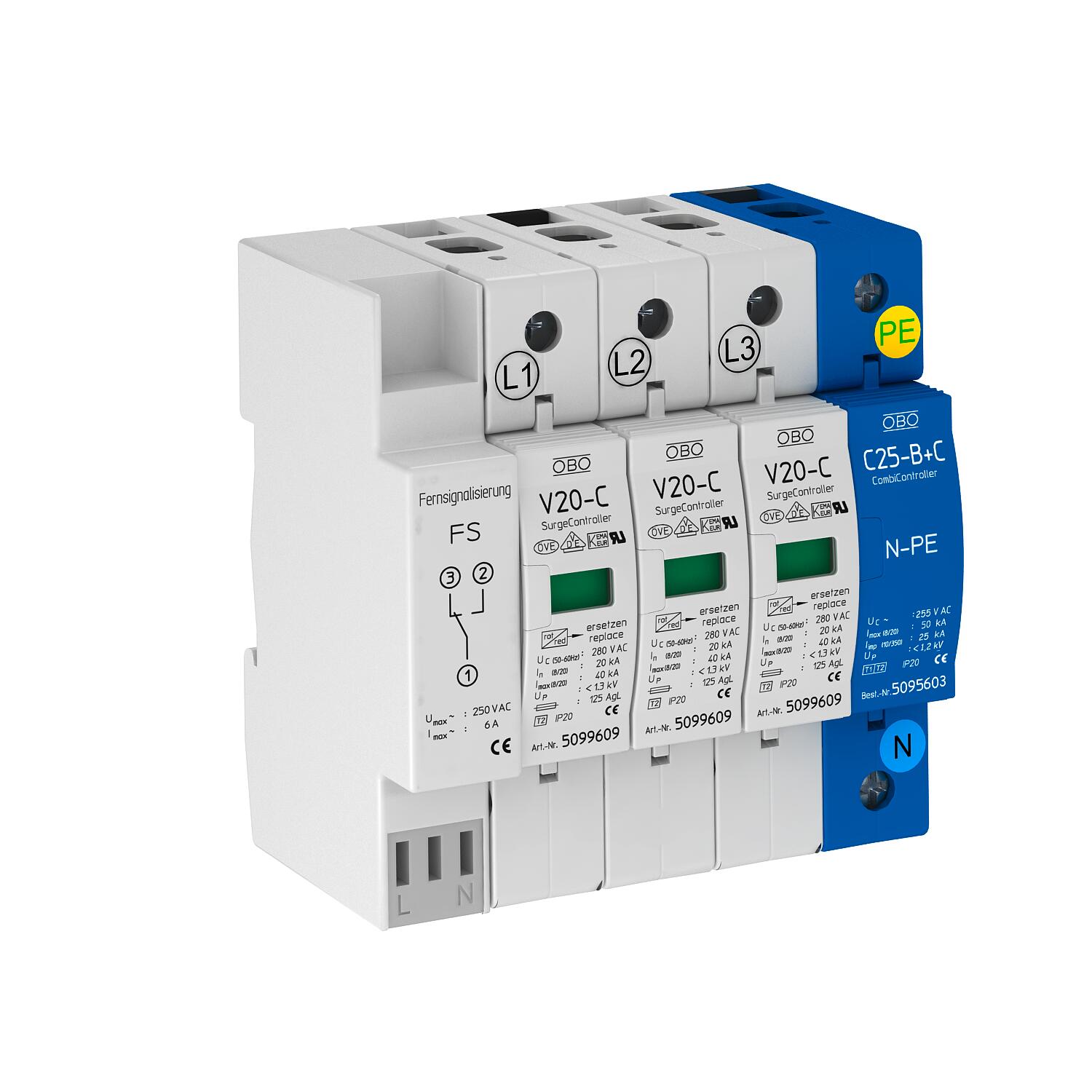

Overspanningsafleider met extern signaal V20 + NPE

Art.nr. 5095670 | EAN 4012195919513

Art.nr. / Type	5095670 / V20-C 3+NPEFS-A

Uitvoering van de polen	3+N/PE

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Overspanningsafleider type 2

• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN- en TT-netwerksystemen
• Insteekbare modules, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met extern signaal, potentiaalvrij wisselcontact, voor functiebewaking
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
• Gemarkeerde aansluitingen

Toepassingsvoorbeeld: woongebouwen, eengezinswoningen en industrie
* Compleet = module en bodemdeel

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aderdoorsnede flexibel (soepel) min.	25 mm²
Afleidstroom (8/20 µs) [totaal]	80 kA
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Geïntegreerde voorzekering	nee
LPZ	1→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale continuespanning AC	280 V
Maximale voorverzekering	125 A

Montagetype	DIN-rail 35 mm
Netvorm	TN
Netvorm TN	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Netvorm TT	ja
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	20 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Uitvoering	3-polig met NPE; met FS, 280 V
Uitvoering van de polen	3+N/PE

Alle typen
