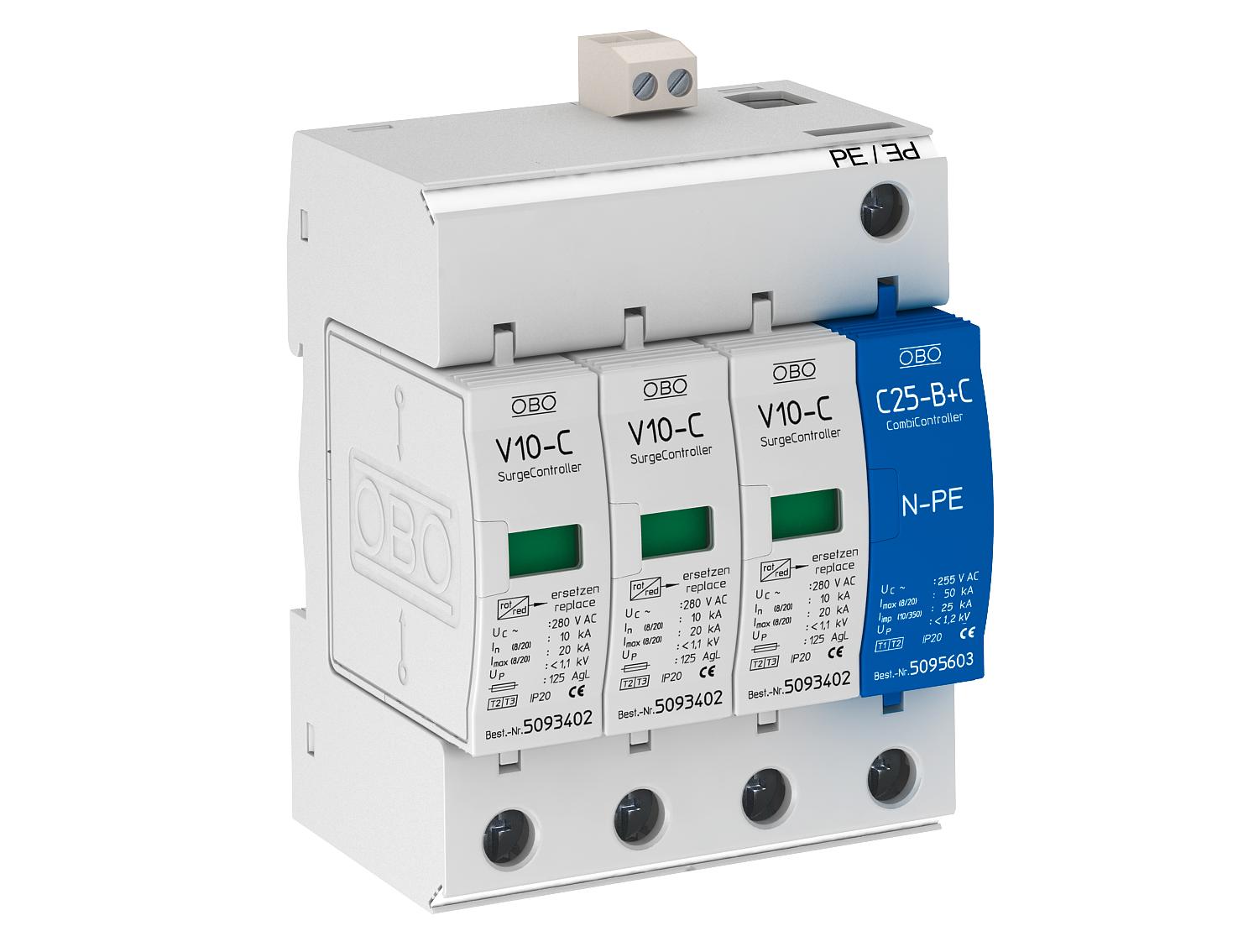

Overspanningsafleider V10 3-polig + NPE met potentiaalvrij contact 280 V

Art.nr. 5094931 | EAN 4012195363941

5094931 / V10-C 3+NPE+FS
3+N/PE
280 V
IP20
Productbeschrijving
Productbeschrijving
Overspanningsafleider type 2+3

• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN-S en TT-netwerksystemen
• Incl. thermische en dynamische scheidingsinrichting
• Met optische defectindicatie
• Versie ...-FS met extern contact, potentiaalvrij maakcontact, voor functiebewaking
• Hoge stroomgeleidbaarheid bij lange levensduur
• Gemarkeerde aansluitingen

Toepassingsvoorbeeld: woongebouwen, eengezinswoningen
  • Rusland, GOST The State Committee for Standards
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Overgang van LPZ 1 naar 3
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Potentiaalvrij contact
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Afleidstroom (8/20 µs) [totaal] 40 kA
Afstandssignalisatie nee
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Dimensie 280V
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm²
LPZ 1→3
Max. netzijdige overstroombeveiliging 125
Maximale afleidstootstroom (8/20 μs) 20 kA
Maximale continuespanning AC 280 V
Maximale voorverzekering 125 A
Montagetype DIN-rail 35 mm
Netvorm overige
Netvorm TN ja
Netvorm TN-C-S ja
Netvorm TN-S ja
Netvorm TT ja
Nominale afleidstootstroom (8/20 μs) 10 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 10 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 30 kA
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II+III
SPD volgens EN 61643-11 Type 2+3
Testklasse type 2 ja
Uitblazend nee
Uitvoering van de polen 3+N/PE
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
V10-C 3+NPE+FS 3+N/PE 280 V IP20 5094931
1 Stuks
