Overspanningsafleider V10 Compact 3+N/PE | 255 | IP20

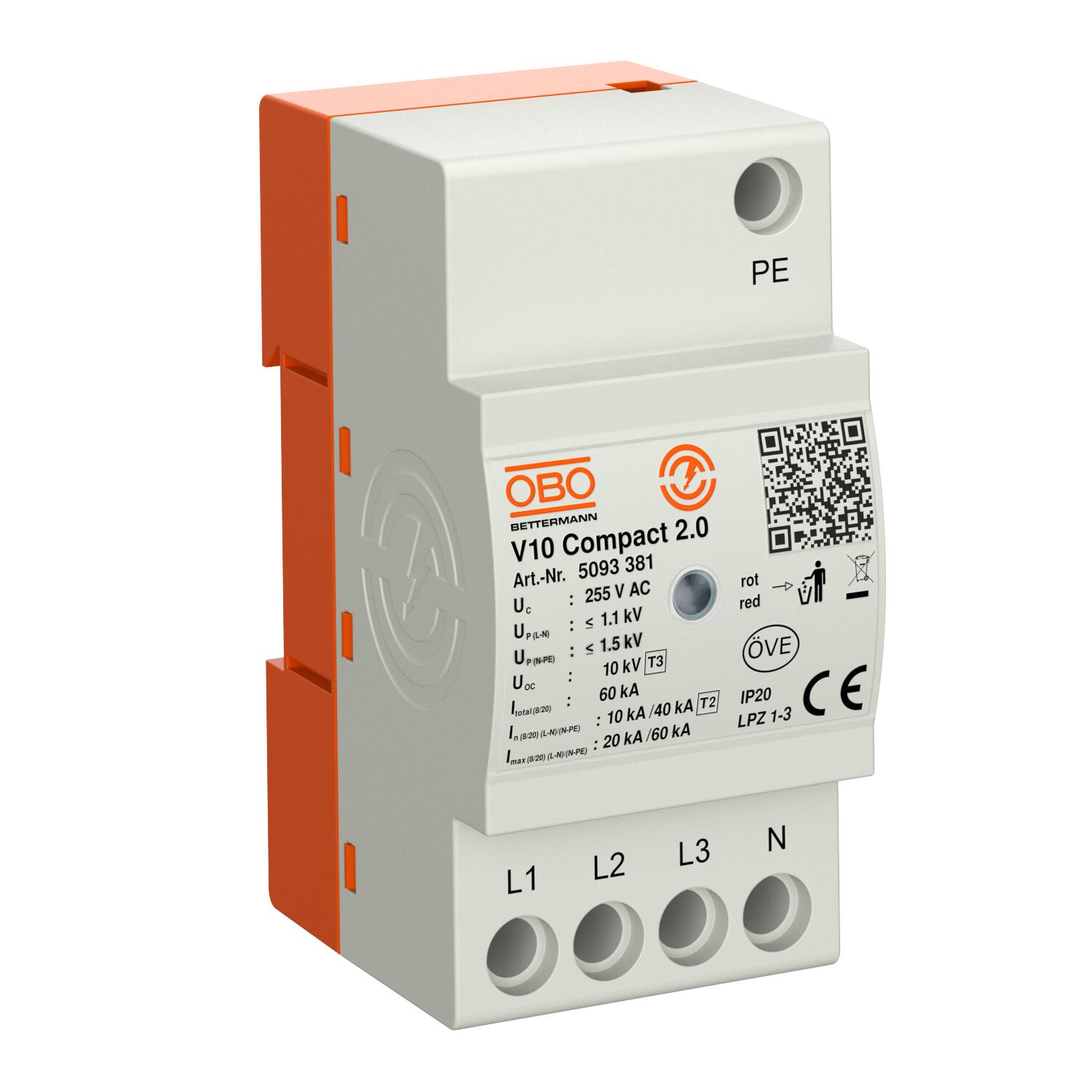

Overspanningsafleider V10 Compact

Art.nr. 5093381 | EAN 4012196862566

Art.nr. / Type	5093381 / V10 Compact2.0

Uitvoering van de polen	3+N/PE

Maximale continuespanning AC	255 V

Beschermingsgraad	IP20

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Overspanningsbeveiliging compacte module type 2+3

• Overspanningsbeveiliging in onderverdelingen conform IEC 60364-4-44
• Afleidvermogen tot 60 kA (8/20) totaal

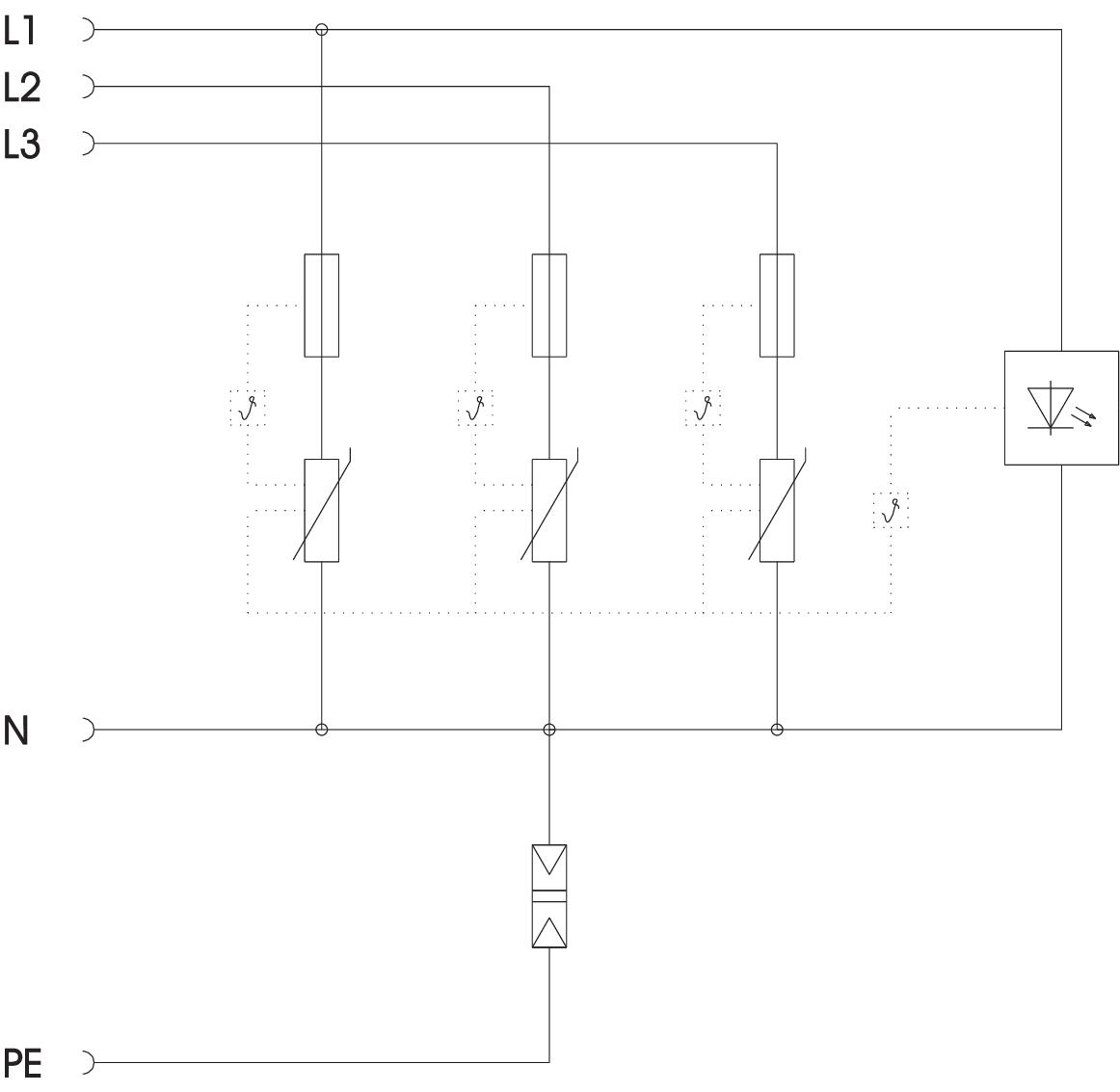

• Geïntegreerde 3+1-oplossing voor TN- en TT-netwerksystemen op 45-mm-modulebreedte
• Hoogvermogen varistortechniek
• Inclusief thermische en dynamische scheidingsinrichting en optische functie-indicatie
• Optie met akoestische signalering -AS of signalering op afstand -FS
Toepassing: onder-/etageverdeling en apparaatbeveiliging van draaistroomsystemen.

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	4
Aderdoorsnede flexibel (soepel) max.	8 AWG
Aderdoorsnede flexibel (soepel) max.	10 mm²
Aderdoorsnede flexibel (soepel) min.	13 AWG
Aderdoorsnede flexibel (soepel) min.	2,5 mm²
Afleidstroom (8/20 µs) [totaal]	60 kA
Bedrijfstemperatuur max.	70 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,1

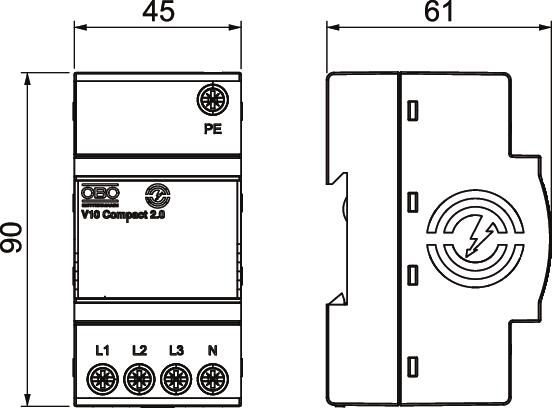

Breedte	45 mm
Dimensie	255V
Doorsnede geleider vast (een-/meeraderig) max.	8 AWG
Doorsnede geleider vast (een-/meeraderig) max.	10 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	13 AWG
Draaimoment	2 Nm
Geïntegreerde voorzekering	nee
Hoogte	90 mm
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel AC
Lengte	60,5 mm
LPZ	1→3
Max. netzijdige overstroombeveiliging	63 A gG

Maximale afleidstootstroom (8/20 μs)	20 kA
Maximale afleidstootstroom (8/20 μs) [L-N]	20 kA
Maximale afleidstootstroom (8/20 μs) [N-PE]	60 kA
Maximale continuespanning AC	255 V
Maximale voorverzekering	63 A
Montagetype	DIN-rail 35 mm
Netvorm	alle
Netvorm TN	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Netvorm TT	ja
Nominale afleidstootstroom (8/20 μs)	10 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	10 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]	40 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II+III
SPD volgens EN 61643-11	Type 2+3
Testklasse type 2	ja
Testklasse type 3	ja
Uitvoering	3+NPE
Uitvoering van de polen	3+N/PE
Volgstroomblusvermogen (eff) [N-PE]	0,1 kA
