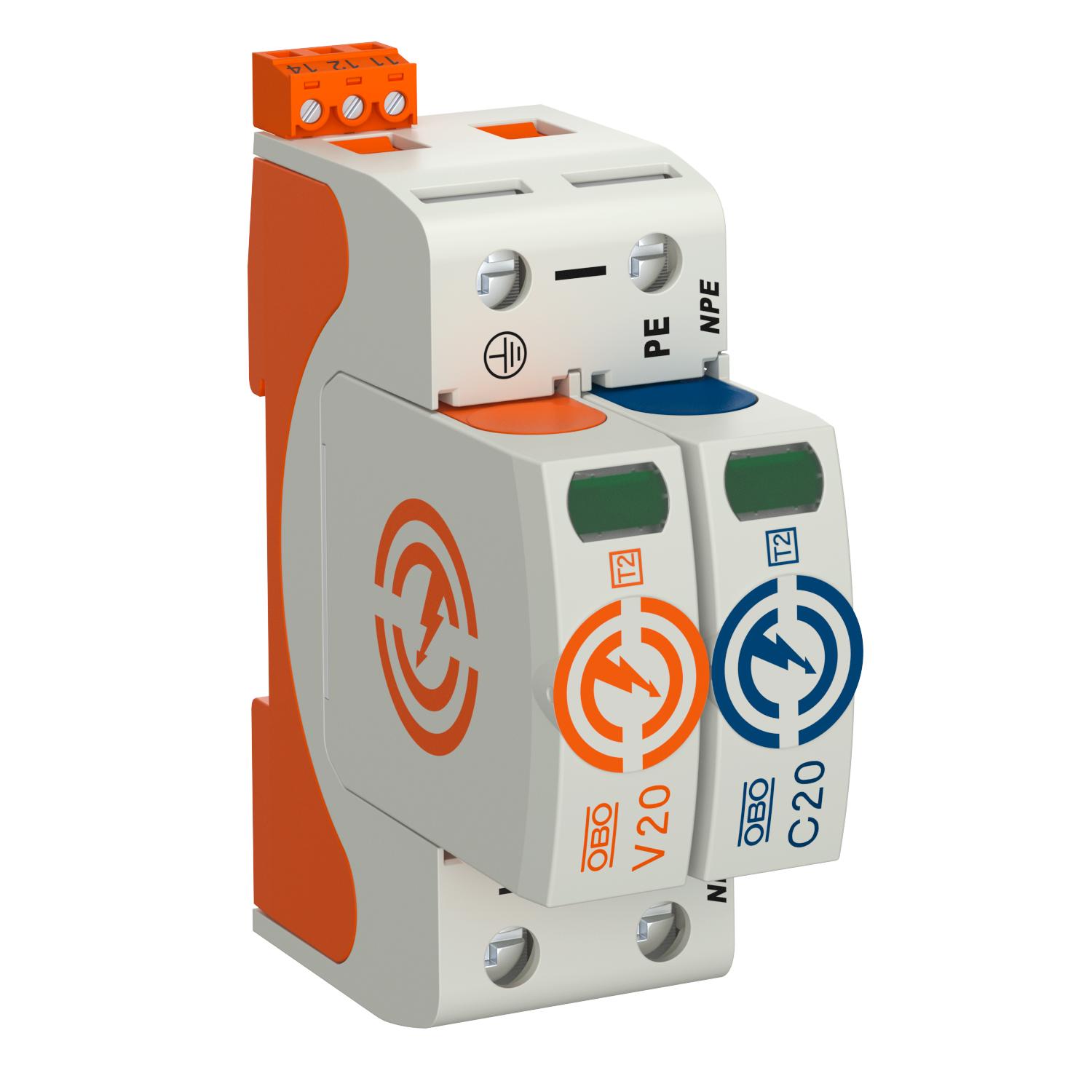

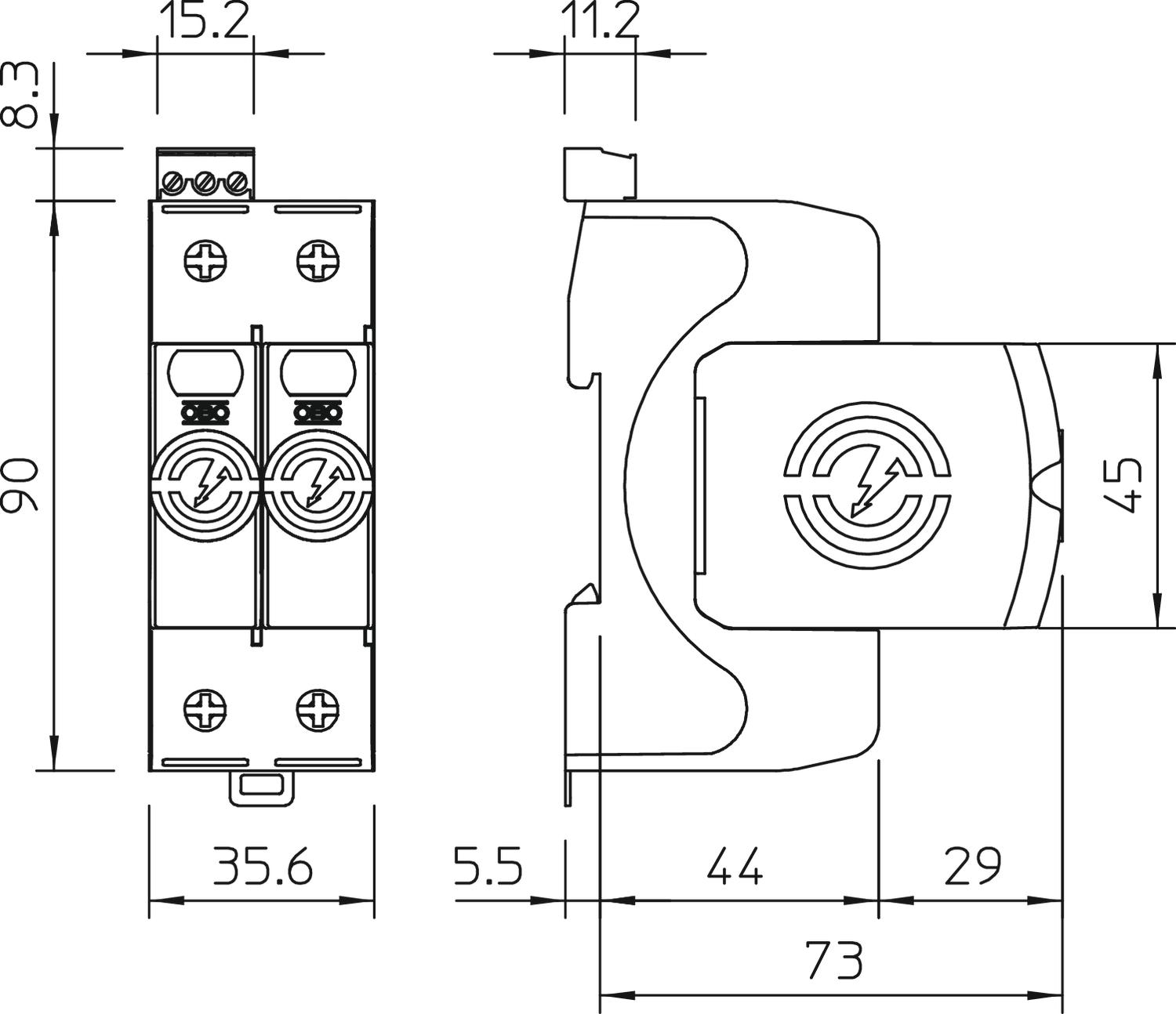

Overspanningsafleider V20, 1-polig + NPE en FS 280 V

Art.nr. 5095331 | EAN 4012196163014

280 V
IP20
Productbeschrijving

Productbeschrijving

Overspannings-afleider type 2

• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Österreichischer Verband für Elektrotechnik, Oostenrijk
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • KEMA-KEUR, Nederland
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Regulatory Compliance Mark - conformiteitsverklaring voor Australië/Nieuw-Zeeland
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 1 naar 2
  • Installation electrotechnical expertise
  • Potentiaalvrij contact
Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max. 16 AWG
Aansluitdoorsnede FM-klemmen max. 1,5 mm²
Aansluitdoorsnede FM-klemmen min. 0,5 mm²
Aansluitdoorsnede FM-klemmen min. 21 AWG
Aanspreektijd <25 ns
Aantal polen 2
Aderdoorsnede flexibel (soepel) max. 35 mm²
Aderdoorsnede flexibel (soepel) max. 2 AWG
Aderdoorsnede flexibel (soepel) min. 1,5 mm²
Aderdoorsnede flexibel (soepel) min. 16 AWG
Afleidstroom (8/20 µs) [totaal] 60 kA
Afstandssignalisatie ja
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Beschermingsniveau [L-N] ≤1,3
Dimensie 280V
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) max. 2 AWG
Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm²
Doorsnede geleider vast (een-/meeraderig) min. 16 AWG
Draaimoment 4 Nm
FM-contacten Wisselaar
Geïntegreerde voorzekering nee
Gemeenschappelijk beschermingsniveau [L-PE] 1,5 kV
Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel AC
Kortsluitbestendig ja
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff
Materiaal behuizing PA UL 94 V-0
Max. netzijdige overstroombeveiliging 160 A gL/gG
Maximale afleidstootstroom (8/20 μs) 40 kA
Maximale afleidstootstroom (8/20 μs) [L-N] 40 kA
Maximale afleidstootstroom (8/20 μs) [N-PE] 60 kA
Maximale continuespanning AC 280 V
Maximale continuspanning (L-N) 280 V
Maximale continuspanning (N-PE) 255 V
Maximale voorverzekering 160 A
Minimale afstand 1,5 mm
Montagetype DIN-rail 35 mm
Netvorm overige
Netvorm TN ja
Netvorm TN-C-S ja
Netvorm TN-S ja
Netvorm TT ja
Nominale afleidstootstroom (8/20 μs) 20 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 40 kA
Nominale spanning AC (50/60 Hz) 230 V
Restspanning [L-N] @ 1 kA 0,8 kV
Restspanning [L-N] @ 5 kA 1 kV
Schakelvermogen AC 230 V; 0,5 A
Schakelvermogen DC 230 V; 0,1 A / 75 V; 0,5 A
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II
SPD conform UL 1449 Type 4
SPD volgens EN 61643-11 Type 2
Testklasse type 2 ja
Toelatingen VDE
TOV-spanning [L-N] - fail-safe modus - 120 min 440 V
TOV-spanning [L-N] - withstand mode - 5 s 335 V
TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V
Uitblazend nee
Uitvoering van de polen 1+N/PE
Volgstroomblusvermogen (eff) [N-PE] 0,1 kA
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
V20-1+NPE+FS-280 1+N/PE 280 V IP20 5095331
1 Stuks
V20-3+NPE+FS-280 3+N/PE 280 V IP20 5095333
1 Stuks
