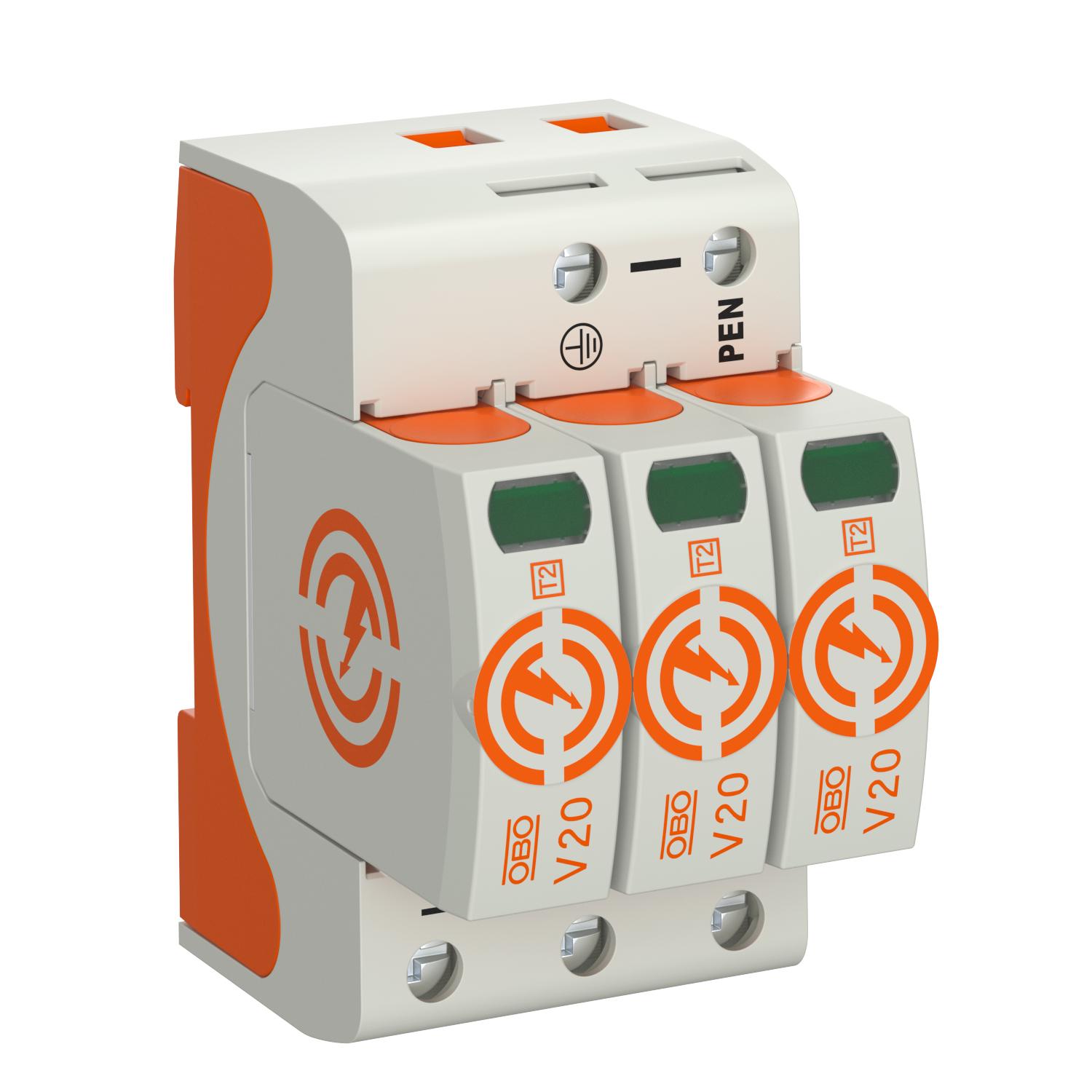

Overspanningsafleider V20, 3-polig 150 V 3 | 150 | IP20

Overspanningsafleider V20, 3-polig 150 V

Art.nr. 5095153 | EAN 4012196159789

Art.nr. / Type

Uitvoering van de polen

Maximale continuespanning AC	150 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Overspannings-afleider type 2

• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	3
Aderdoorsnede flexibel (soepel) max.	35 mm²
Aderdoorsnede flexibel (soepel) max.	2 AWG
Aderdoorsnede flexibel (soepel) min.	16 AWG
Aderdoorsnede flexibel (soepel) min.	1,5 mm²
Afleidstroom (8/20 µs) [totaal]	120 kA
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤0,8
Dimensie	150V
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Doorsnede geleider vast (een-/meeraderig) min.	1,5 mm²
Draaimoment	4 Nm
Geïntegreerde voorzekering	nee
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel AC
Kortsluitbestendig	ja
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	50 kA eff
Materiaal behuizing	PA UL 94 V-0
Max. netzijdige overstroombeveiliging	160 A gL/gG
Maximale afleidstootstroom (8/20 μs)	40 kA

Maximale afleidstootstroom (8/20 μs) [L-N]	40 kA
Maximale continuespanning AC	150 V
Maximale continuspanning (L-N)	150 V
Maximale voorverzekering	160 A
Minimale afstand	1,5 mm
Montagetype	DIN-rail 35 mm
Netvorm	overige
Netvorm TN	ja
Netvorm TN-C	ja
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	20 kA
Nominale spanning AC (50/60 Hz)	120 V
Restspanning [L-N] @ 1 kA	0,5 kV
Restspanning [L-N] @ 5 kA	0,6 kV
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Toelatingen	VDE
TOV-spanning [L-N] - fail-safe modus - 120 min	230 V
TOV-spanning [L-N] - withstand mode - 5 s	175 V
Uitblazend	nee
Uitvoering van de polen	3
