- Productbeschrijving
-

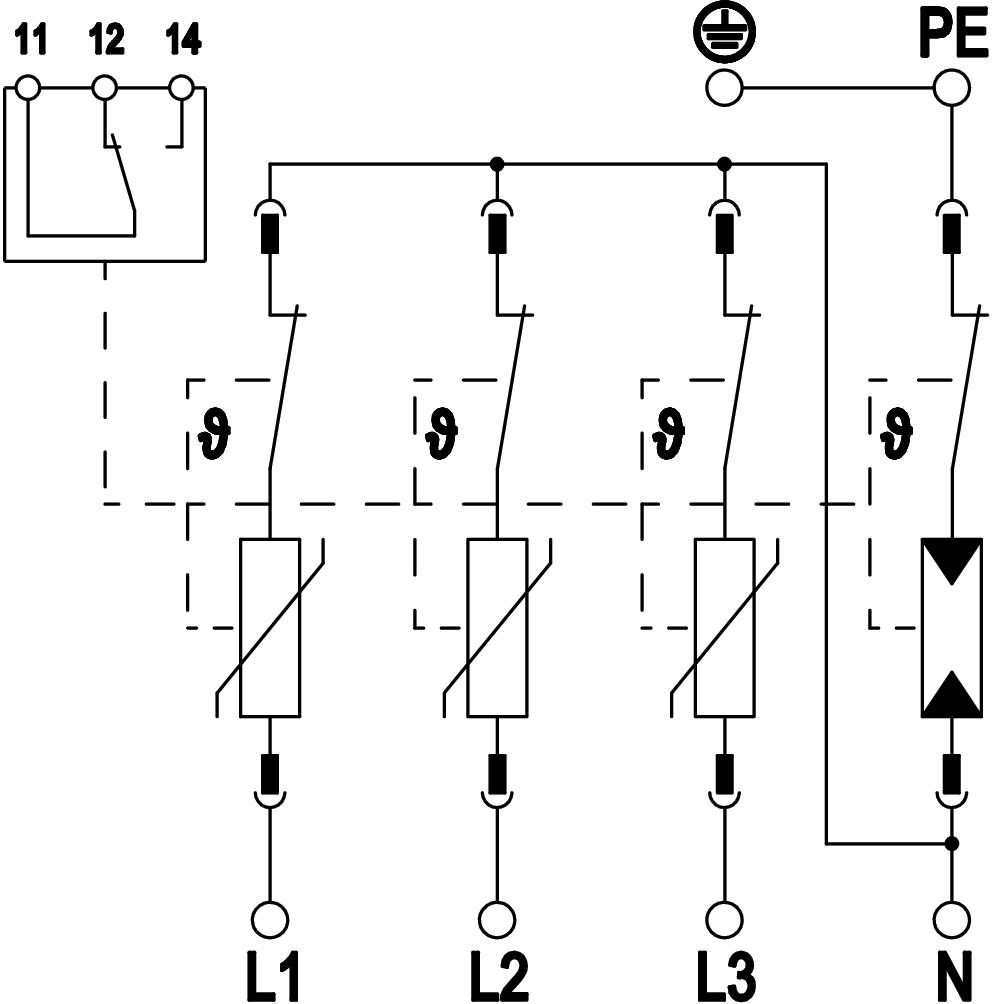

ProductbeschrijvingOverspannings-afleider type 2
• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.

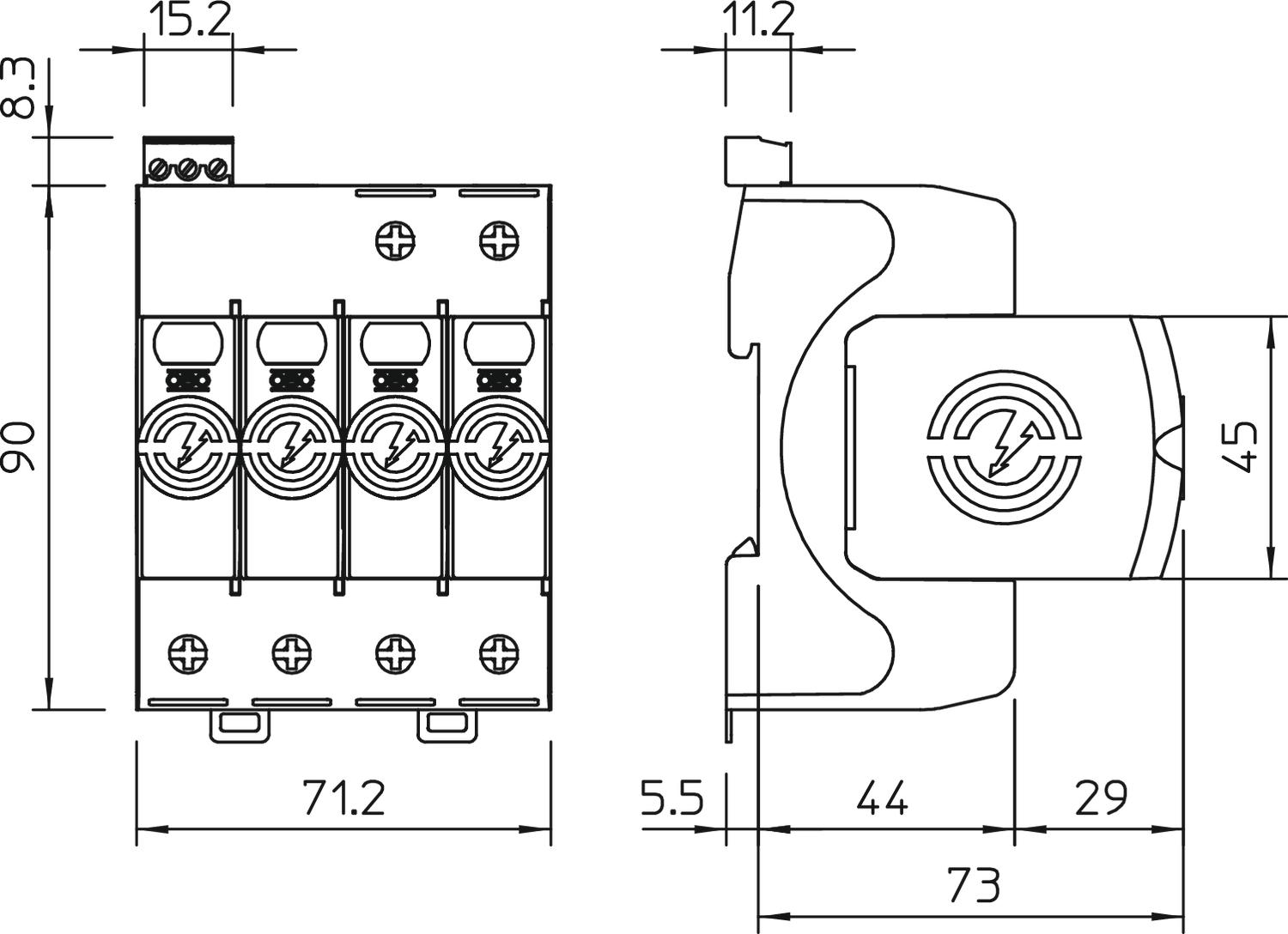

- Technische gegevens
-
Aansluitmogelijkheden
Aansluitdoorsnede FM-klemmen max. 16 AWG Aansluitdoorsnede FM-klemmen max. 1,5 mm² Aansluitdoorsnede FM-klemmen min. 0,5 mm² Aansluitdoorsnede FM-klemmen min. 21 AWG Aanspreektijd <25 ns Aantal polen 4 Aderdoorsnede flexibel (soepel) max. 35 mm² Aderdoorsnede flexibel (soepel) max. 2 AWG Aderdoorsnede flexibel (soepel) min. 1,5 mm² Aderdoorsnede flexibel (soepel) min. 16 AWG Afleidstroom (8/20 µs) [totaal] 60 kA Afstandssignalisatie ja Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1,3 Dimensie 280V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) min. 16 AWG Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm² Draaimoment 4 Nm FM-contacten Wisselaar Geïntegreerde voorzekering nee Gemeenschappelijk beschermingsniveau [L-PE] 1,5 kV Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel AC Kortsluitbestendig ja Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Materiaal behuizing PA UL 94 V-0 Max. netzijdige overstroombeveiliging 160 A gL/gG Maximale afleidstootstroom (8/20 μs) 40 kA Maximale afleidstootstroom (8/20 μs) [L-N] 40 kA Maximale afleidstootstroom (8/20 μs) [N-PE] 60 kA Maximale continuespanning AC 280 V Maximale continuspanning (L-N) 280 V Maximale continuspanning (N-PE) 255 V Maximale voorverzekering 160 A Minimale afstand 1,5 mm Montagetype DIN-rail 35 mm Netvorm overige Netvorm TN ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 20 kA Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 40 kA Nominale spanning AC (50/60 Hz) 230 V Restspanning [L-N] @ 1 kA 0,8 kV Restspanning [L-N] @ 5 kA 1 kV Schakelvermogen AC 230 V; 0,5 A Schakelvermogen DC 230 V; 0,1 A / 75 V; 0,5 A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse II SPD conform UL 1449 Type 4 SPD volgens EN 61643-11 Type 2 Testklasse type 2 ja Toelatingen VDE TOV-spanning [L-N] - fail-safe modus - 120 min 440 V TOV-spanning [L-N] - withstand mode - 5 s 335 V TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V Uitblazend nee Uitvoering van de polen 3+N/PE Volgstroomblusvermogen (eff) [N-PE] 0,1 kA - Alle typen
- Downloads
-
Specificatieblad V20-3+NPE+FS-280 / 5095333 , 0.35MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring V20-3+NPE+FS-280 / 5095333 , 0.13MB , pdfREACH Conformiteitsverklaring V20-3+NPE+FS-280 / 5095333 , 0.12MB , pdfRoHS Conformiteitsverklaring V20-3+NPE+FS-280 / 5095333 , 0.13MB , pdfGoedkeuring VDE-goedkeuring V20 , 0.12MB , pdfGoedkeuring UL-certificaat V20 en V50 , 0.26MB , pdfGoedkeuring ÖVE-certificaat V20-serie , 0.43MB , PDFMontagehandleiding Montage-instructie V20-...-280 , 0.07MB , pdf
