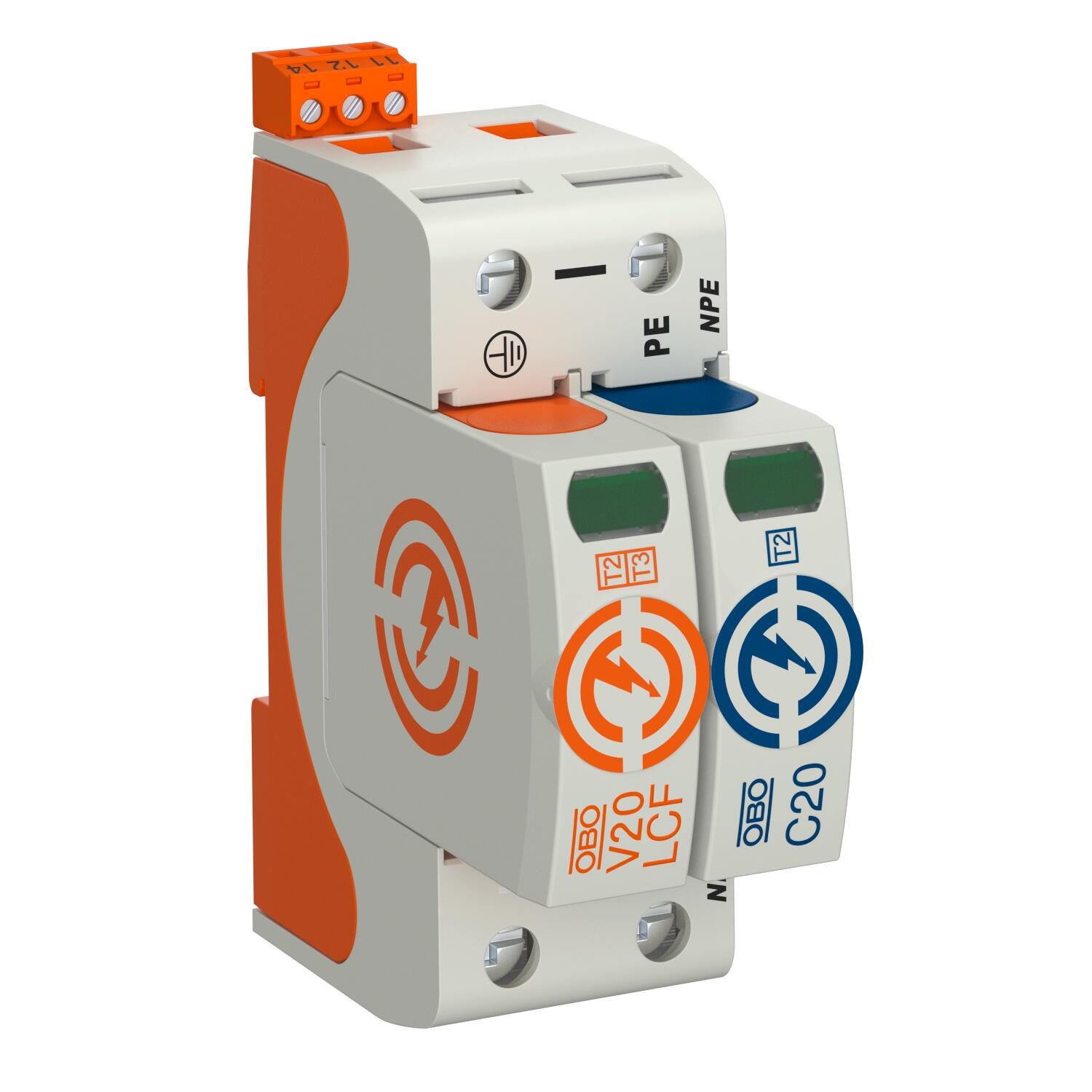

Overspanningsafleider V20, lekstroomvrij, 1-polig + NPE + FS 1+N/PE | 280 | IP20

Overspanningsafleider V20, lekstroomvrij, 1-polig + NPE + FS

Art.nr. 5095544 | EAN 4012196818877

Art.nr. / Type

Uitvoering van de polen

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Overspannings-afleider type 2

• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 30 kA (8/20) per pool dankzij hoogvermogen varistoren Serieschakeling van varistor en vonkbaan
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.

Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max.	1,5 mm²
Aansluitdoorsnede FM-klemmen max.	16 AWG
Aansluitdoorsnede FM-klemmen min.	0,5 mm²
Aansluitdoorsnede FM-klemmen min.	21 AWG
Aderdoorsnede flexibel (soepel) max.	2 AWG
Aderdoorsnede flexibel (soepel) max.	35 mm²
Aderdoorsnede flexibel (soepel) min.	16 AWG
Aderdoorsnede flexibel (soepel) min.	1,5 mm²
Afleidstroom (8/20 µs) [totaal]	60 kA
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,5
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) min.	1,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Draaimoment	4 Nm
FM-contacten	Wisselaar
Geïntegreerde voorzekering	nee
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel AC
Kortsluitbestendig	ja
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	50 kA eff
Materiaal behuizing	PA UL 94 V-0
Max. netzijdige overstroombeveiliging	160 A gL/gG
Maximale afleidstootstroom (8/20 μs)	30 kA
Maximale afleidstootstroom (8/20 μs) [L-N]	30 kA
Maximale afleidstootstroom (8/20 μs) [N-PE]	60 kA
Maximale continuespanning AC	280 V
Maximale continuspanning (L-N)	280 V

Maximale voorverzekering	160 A
Minimale afstand	1,5 mm
Montagetype	DIN-rail 35 mm
Netvorm	overige
Netvorm DC	nee
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	ja
Netvorm TN-C	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	20 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]	40 kA
Nominale spanning AC (50/60 Hz)	230 V
Restspanning [L-N] @ 1 kA	0,8 kV
Restspanning [L-N] @ 5 kA	1 kV
Schakelvermogen AC	230 V; 0,5 A
Schakelvermogen DC	230 V; 0,1 A / 75 V; 0,5 A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Toelatingen	VDE
TOV-spanning [L-N] - fail-safe modus - 120 min	440 V
TOV-spanning [L-N] - withstand mode - 5 s	335 V
TOV-spanning [N-PE] - withstand mode - 200 ms	1200 V
Uitblazend	nee
Uitvoering van de polen	1+N/PE
