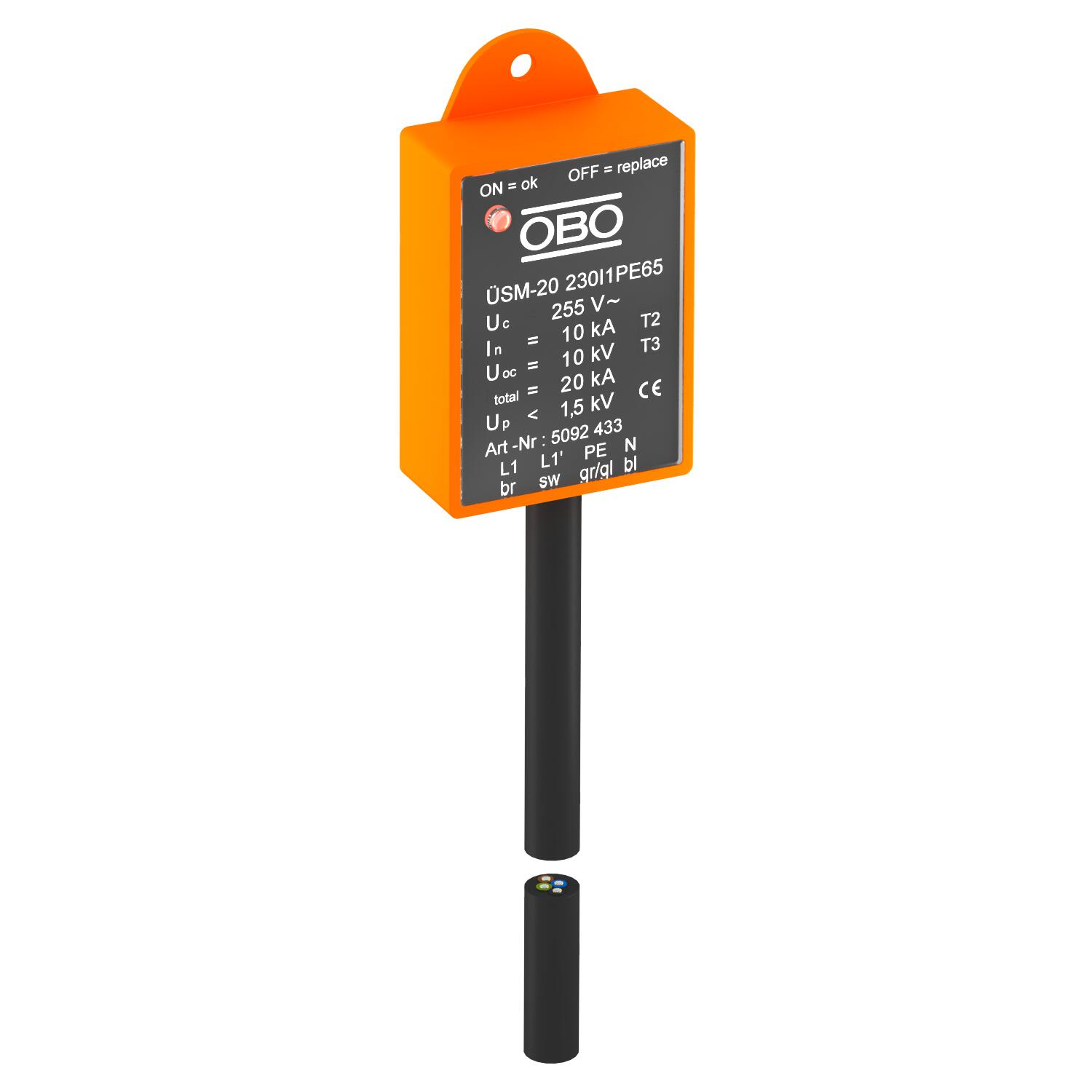

Overspanningsbeveiliging voor LED-systemen ÜSM-20-230I1PE65

Art.nr. 5092433 | EAN 4012196515431

5092433 / ÜSM-20-230I1PE65
1+N/PE
255 V
IP65
Productbeschrijving
Productbeschrijving
Overspanningsbeveiligingsmodule type 2+3 conform NEN-EN-IEC 61643-11 voor 230/400V netten.

Bedoeld voor de beveiliging van LED-verlichting.



• met functieweergave en uitschakeling van het lastcircuit bij uitval van de SPD
• gering formaat voor installatie in de mastaansluitdoos of voor de bestuurder
• 1 + NPE-beveiligingscircuit met een maximale afleidvermogen van 20kA
• overspanningsbeperking onder 1500V of 1000V @ 5kA
• met of zonder uitschakeling van de verlichting in geval van defect

Toepassing: In kabelaftakdozen, aftakdozen, kabelgoten en ondervloersystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Overgang van LPZ 1 naar 3
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Installation electrotechnical expertise
Technische gegevens

Technische gegevens

Aansluitkabellengte 0,25 m
Aanspreektijd <25 ns
Afleidstroom (8/20 µs) [totaal] 20 kA
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP65
Beschermingsniveau [L-N] ≤1,5

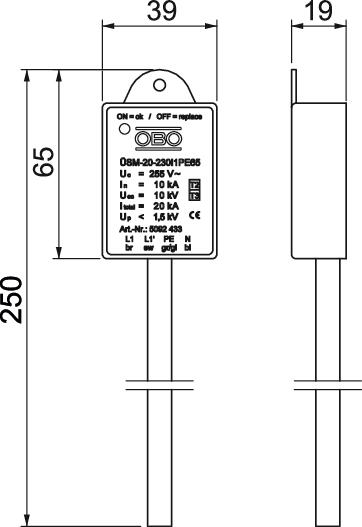

Breedte 40 mm
Dimensie 230V
Gemeenschappelijk beschermingsniveau [L-PE] 1,6 kV
Hoogte 19 mm
Lengte 250 mm
LPZ 1→2
Max. netzijdige overstroombeveiliging 16
Maximale afleidstootstroom (8/20 μs) 20 kA
Maximale afleidstootstroom (8/20 μs) [L-N] 10 kA
Maximale afleidstootstroom (8/20 μs) [N-PE] 10 kA
Maximale continuespanning AC 255 V
Maximale continuspanning (L-N) 255 V
Maximale continuspanning (N-PE) 255 V
Maximale voorverzekering 16 A
Montagetype Overige
Nominale afleidstootstroom (8/20 μs) 10 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 10 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 10 kA
Nominale spanning AC (50/60 Hz) 230 V
OBO_Nominale belastingsstroom (in-/uitgangsklem) 16 A
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II+III
SPD volgens EN 61643-11 Type 2+3
Testklasse type 2 ja
Testklasse type 3 ja
Uitvoering 1-polig + NPE voor SK I
Uitvoering van de polen 1+N/PE
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
ÜSM-20-230I1PE65 1+N/PE 255 V IP65 5092433
1 Stuks
