Overspanningsbeveiligingsmodule ÜSM-10-230l1P-0

Art.nr. 5092420 | EAN 4012196426713

5092420 / ÜSM-10-230I1P-0
1
255 V
IP20
Productbeschrijving
Productbeschrijving
Overspanningsbeveiligingsmodule type 2+3 conform NEN-EN-IEC 61643-11 voor 230/400V netten.

Bedoeld voor de beveiliging van elektronische apparaten zoals bijv. LED-drivers.

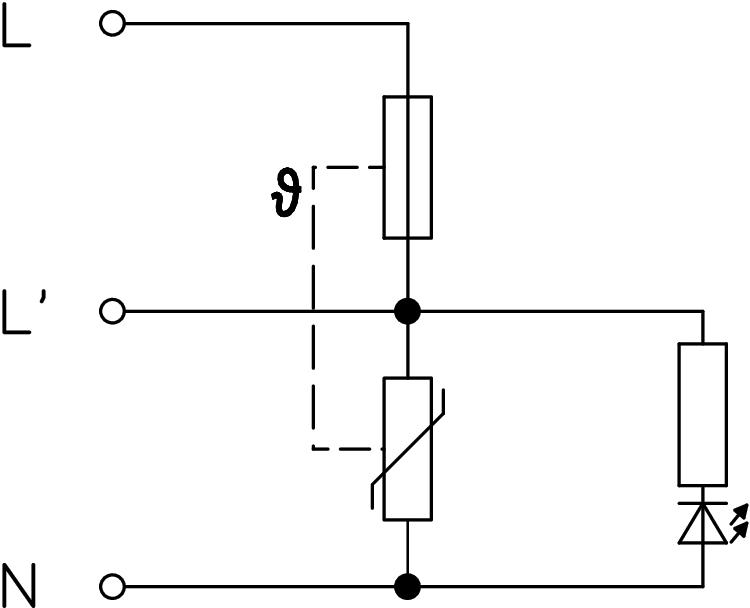

• Met functie-indicatie en uitschakelen van het lastcircuit bij uitval van de SPD
• Geringe afmetingen voor inbouw in mastaansluitkast resp. voor de driver
• Beveiligingsschakeling met maximaal 10 kA afleidvermogen
• Reduceren van de overspanning tot onder 1300 V (beveiligingsniveau)
• Voor veiligheidsgeïsoleerde lampen (SK II) zonder PE-aansluiting

Toepassing: in kabelovergangskasten, kabeldozen, kabelgoten en ondervloersystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Overgang van LPZ 1 naar 3
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Installation electrotechnical expertise
Technische gegevens

Technische gegevens

Aansluitkabellengte 0,09 m
Aanspreektijd <25 ns
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Beschermingsniveau [L-N] ≤1300
Breedte 40 mm
Dimensie 230V
Hoogte 21 mm
Lengte 155 mm
LPZ 1→2
Max. netzijdige overstroombeveiliging 16
Maximale afleidstootstroom (8/20 μs) 10 kA
Maximale afleidstootstroom (8/20 μs) [L-N] 10 kA
Maximale afleidstootstroom (8/20 μs) [N-PE] 10 kA
Maximale continuespanning AC 255 V
Maximale continuspanning (L-N) 255 V
Maximale continuspanning (N-PE) 255 V
Maximale voorverzekering 16 A
Montagetype Overige
Nominale afleidstootstroom (8/20 μs) 5 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 5 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 5 kA
Nominale spanning AC (50/60 Hz) 230 V
OBO_Nominale belastingsstroom (in-/uitgangsklem) 16 A
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II+III
SPD volgens EN 61643-11 Type 2+3
Testklasse type 2 ja
Testklasse type 3 ja
Uitvoering 1-polig zonder PE voor SK II
Uitvoering van de polen 1
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
ÜSM-10-230I1P-0 1 255 V IP20 5092420
1 Stuks
