- Productbeschrijving
-

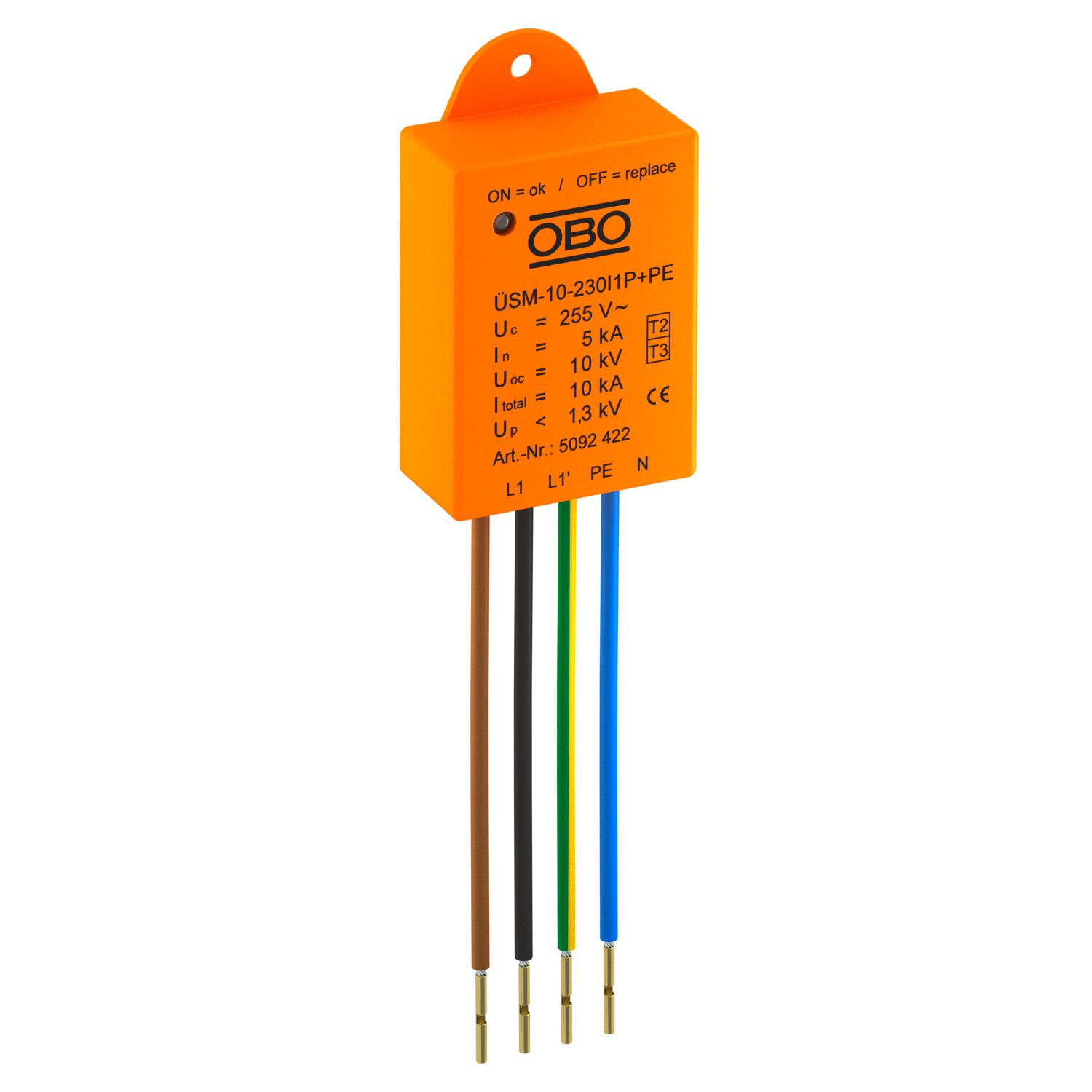

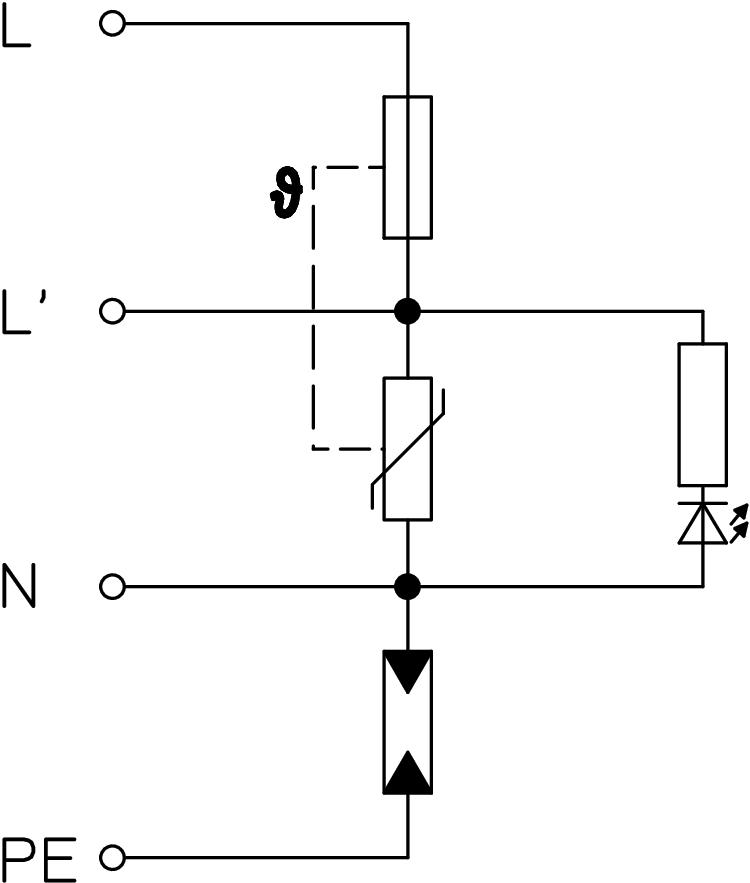

ProductbeschrijvingOverspanningsbeveiligingsmodule type 2+3 conform NEN-EN-IEC 61643-11 voor 230/400V netten.
Bedoeld voor de beveiliging van elektronische apparaten zoals bijv. LED-drivers.
• Met functie-indicatie en uitschakelen van het lastcircuit bij uitval van de SPD
• Geringe afmetingen voor inbouw in mastaansluitkast resp. voor de driver
• Toepassing in LED-armatuur voor de elektronische LED-driver
• Beveiligingsschakeling met maximaal 10 kA afleidvermogen
• Reduceren van de overspanning tot onder 1300 V (beveiligingsniveau)
• Voor LED-lampen met PE-aansluiting
Toepassing: in kabelovergangskasten, kabeldozen, kabelgoten en ondervloersystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
- Technische gegevens
-

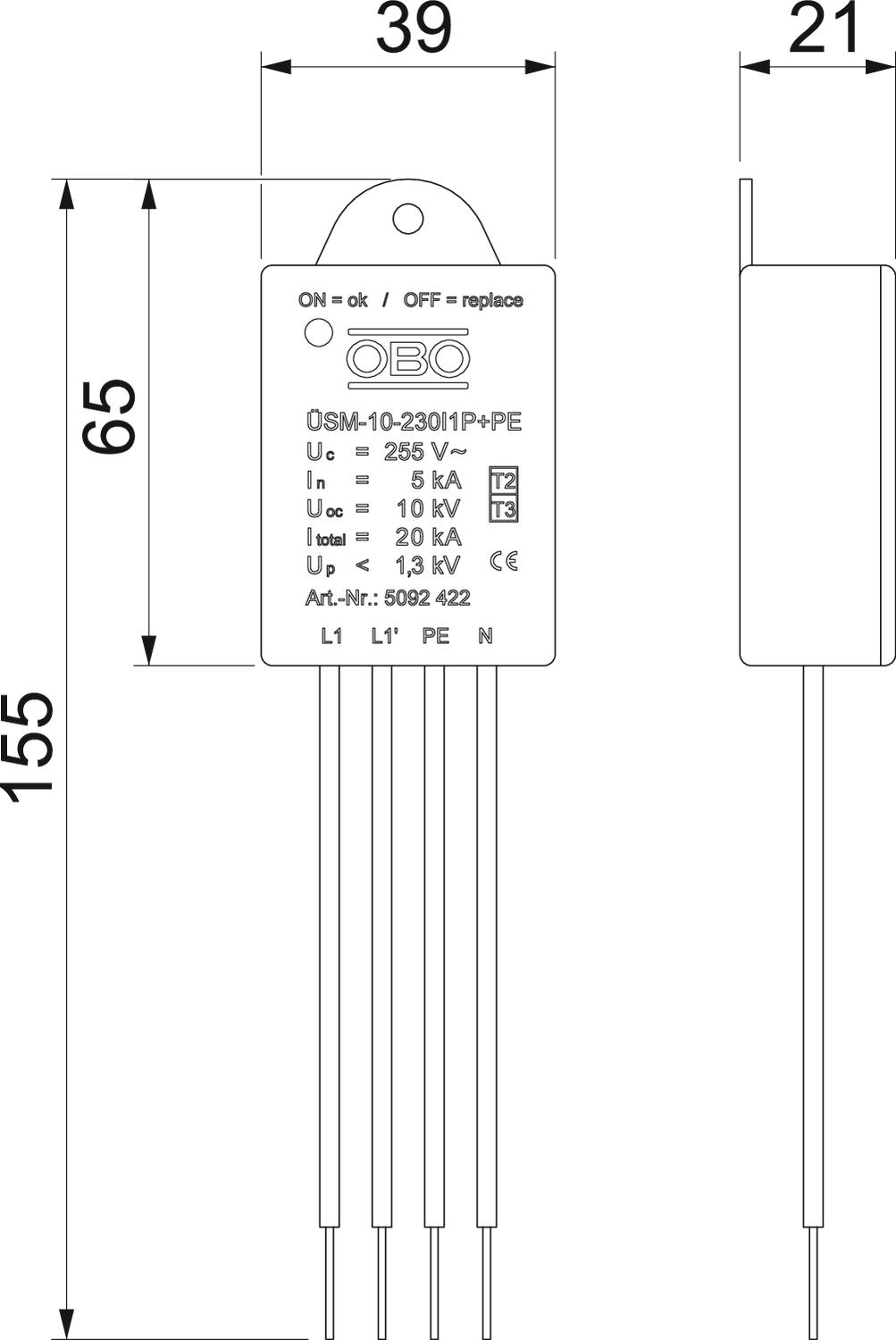

Technische gegevens
Aansluitkabellengte 0,09 m Aanspreektijd <25 ns Afleidstroom (8/20 µs) [totaal] 10 kA Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau ader - aarde 1300 V Beschermingsniveau ader - ader 1300 V Beschermingsniveau [L-N] ≤1300 Breedte 40 mm Dimensie 230V Gemeenschappelijk beschermingsniveau [L-PE] 1300 kV Hoogte 21 mm Lengte 155 mm LPZ 1→2 Max. netzijdige overstroombeveiliging 16 Maximale afleidstootstroom (8/20 μs) 10 kA Maximale afleidstootstroom (8/20 μs) [L-N] 10 kA Maximale afleidstootstroom (8/20 μs) [N-PE] 10 kA Maximale continuespanning AC 255 V Maximale continuspanning (L-N) 255 V Maximale continuspanning (N-PE) 255 V Maximale voorverzekering 16 A Montagetype Overige Nominale afleidstootstroom (8/20 μs) 5 kA Nominale afleidstootstroom (8/20 μs) [L-N] 5 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 5 kA Nominale spanning AC (50/60 Hz) 230 V OBO_Nominale belastingsstroom (in-/uitgangsklem) 16 A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse II+III SPD volgens EN 61643-11 Type 2+3 Testklasse type 2 ja Testklasse type 3 ja Uitvoering 1-polig + NPE voor SK I Uitvoering van de polen 1+N/PE - Alle typen
- Downloads
-
Specificatieblad ÜSM-10-230I1P+PE / 5092422 , 0.23MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring ÜSM-10-230I1P+PE / 5092422 , 0.13MB , pdfREACH Conformiteitsverklaring ÜSM-10-230I1P+PE / 5092422 , 0.12MB , pdfRoHS Conformiteitsverklaring ÜSM-10-230I1P+PE / 5092422 , 0.12MB , pdfMontagehandleiding Montage-instructie ÜSM-10-230I1P-0 ...+PE , 2.00MB , pdfInstallatiehandleiding Installatiehandleiding ÜSM-LED 230, ÜSM-LED 440 , 2.00MB , pdf
