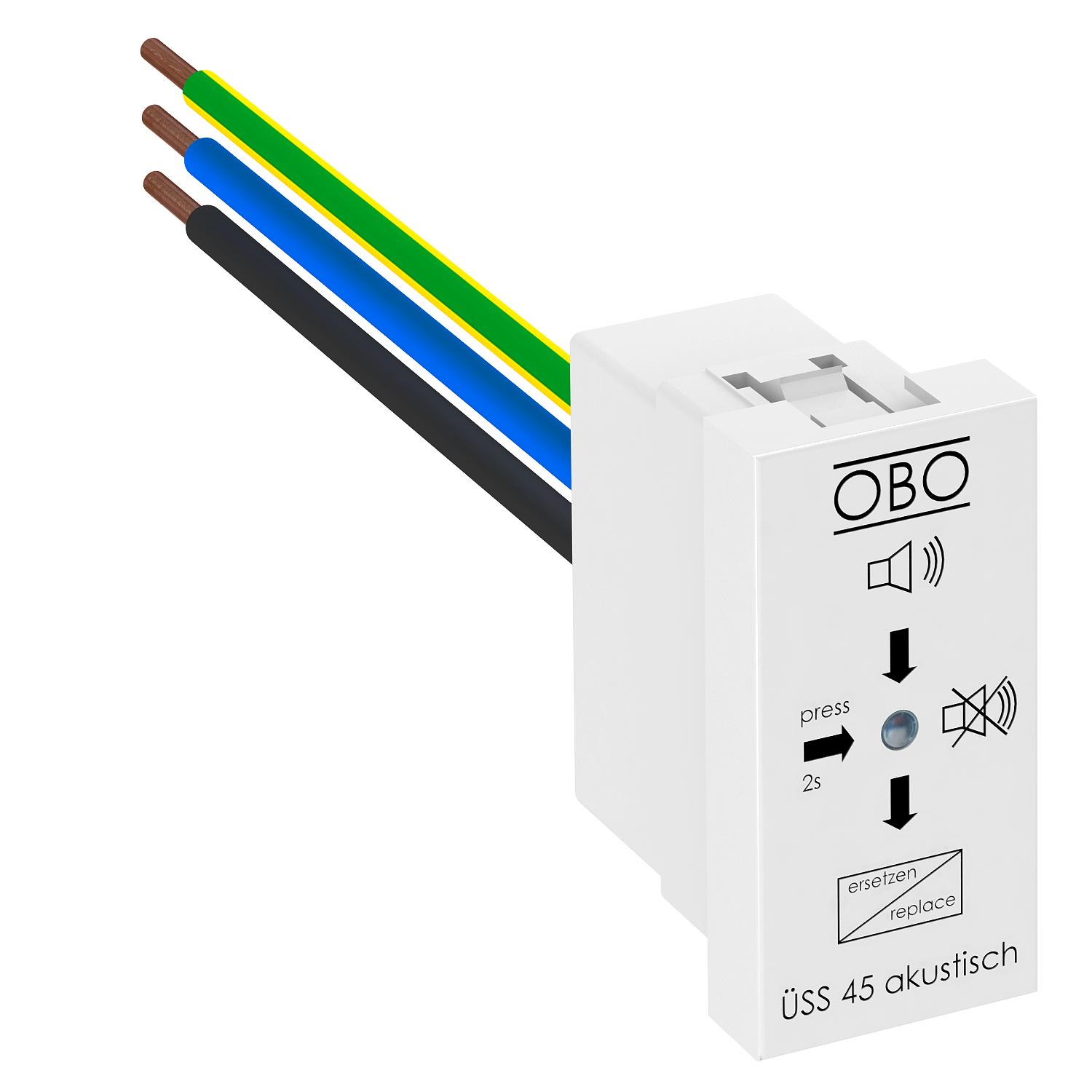

Overspanningsbeveiligingsmodule voor Module 45® met akoestische indicatie

Art.nr. 6117465 | EAN 4012196117611

6117465 / ÜSS 45-A-RW
255 V
IP20
Productbeschrijving
Productbeschrijving
Overspanningsbeveiliging / netfijnbeveiliging type 3 conform EN 61643-11 voor installatie in Rapid 45-goten, apparatuurinbouwkokers en vloersystemen.

• Versie-A met akoestische functie-indicatie (signaalgeluid uitschakelbaar)
• Snelle en eenvoudige montage

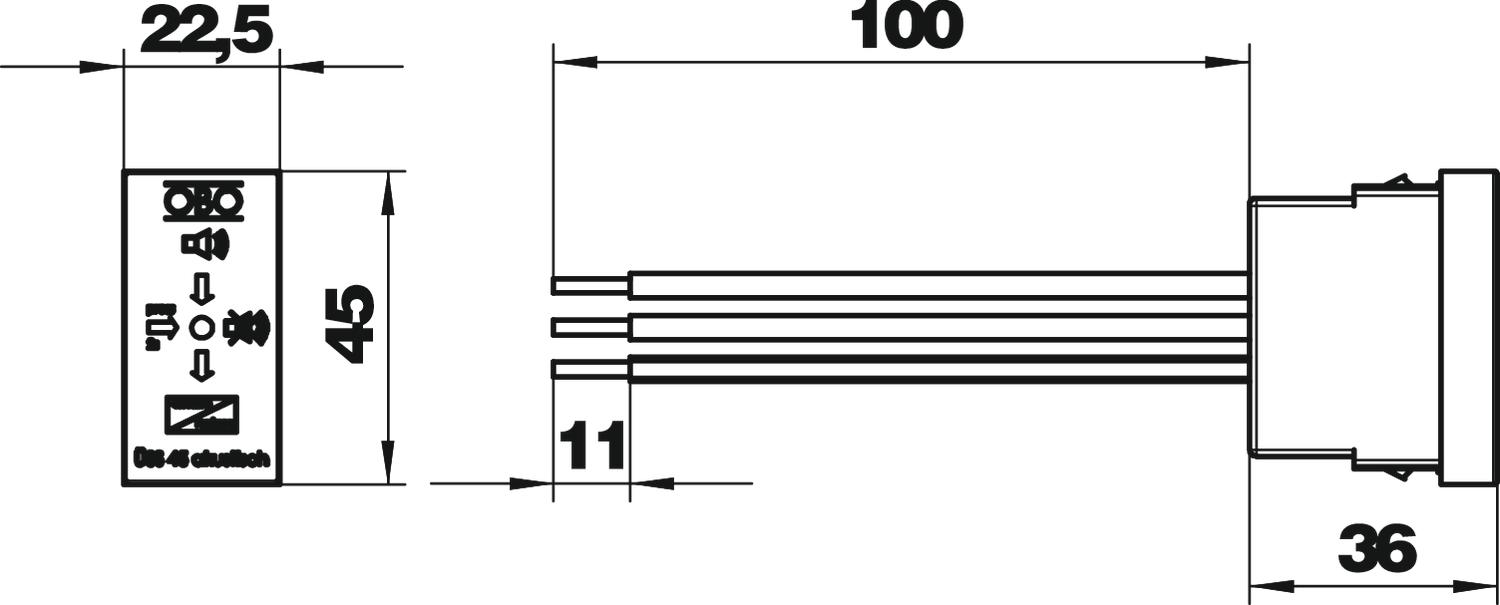

• Geringe bouwbreedte van 22,5 mm
• Kleur: helder wit; RAL 9010

Toepassing: de overspanningsbeveiligingsmodule beveiligt navolgende en dichtbij gelegen contactdozen.
Overspanningsbeveiliging type 3 (klasse D) conform VDE 0675 deel 6-11 (DIN EN 61643-11)
voor installatie in Rapid 45-kanalen, installatiekanalen en ondervloersystemen.

  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 2 naar 3
  • Akoestische signalering
  • Installation electrotechnical expertise
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Afleidstroom (8/20 µs) [totaal] 5 kA
Afstandssignalisatie nee
Bedrijfstemperatuur max. 45 °C
Bedrijfstemperatuur min. -25 °C
Beschermingsgraad IP20
Beschermingsniveau [L-N] ≤1500
Dimensie 255V
Doorsnede geleider vast (een-/meeraderig) max. 1,5 mm²
Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm²
Gemeenschappelijk beschermingsniveau [L-PE] 1500 kV
Kleur zuiver wit; RAL 9010
LPZ 2→3
Max. netzijdige overstroombeveiliging 16
Maximale afleidstootstroom (8/20 μs) 5 kA
Maximale continuespanning AC 255 V
Maximale voorverzekering 16 A
Montagetype Module
Netvorm overige
Nominale afleidstootstroom (8/20 μs) 2,5 kA
Nominale spanning AC (50/60 Hz) 230 V
OBO_Nominale belastingsstroom (in-/uitgangsklem) 16 A
Signalering op het apparaat akoestisch
SPD conform NEN-EN-IEC 61643-1 klasse III
SPD volgens EN 61643-11 Type 3
Testklasse type 3 ja
Uitblazend nee
Uitvoering Akoestische functie-indicatie
Alle typen

Alle typen

Type Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
ÜSS 45-A-RW 255 V IP20 6117465
1 Stuks
