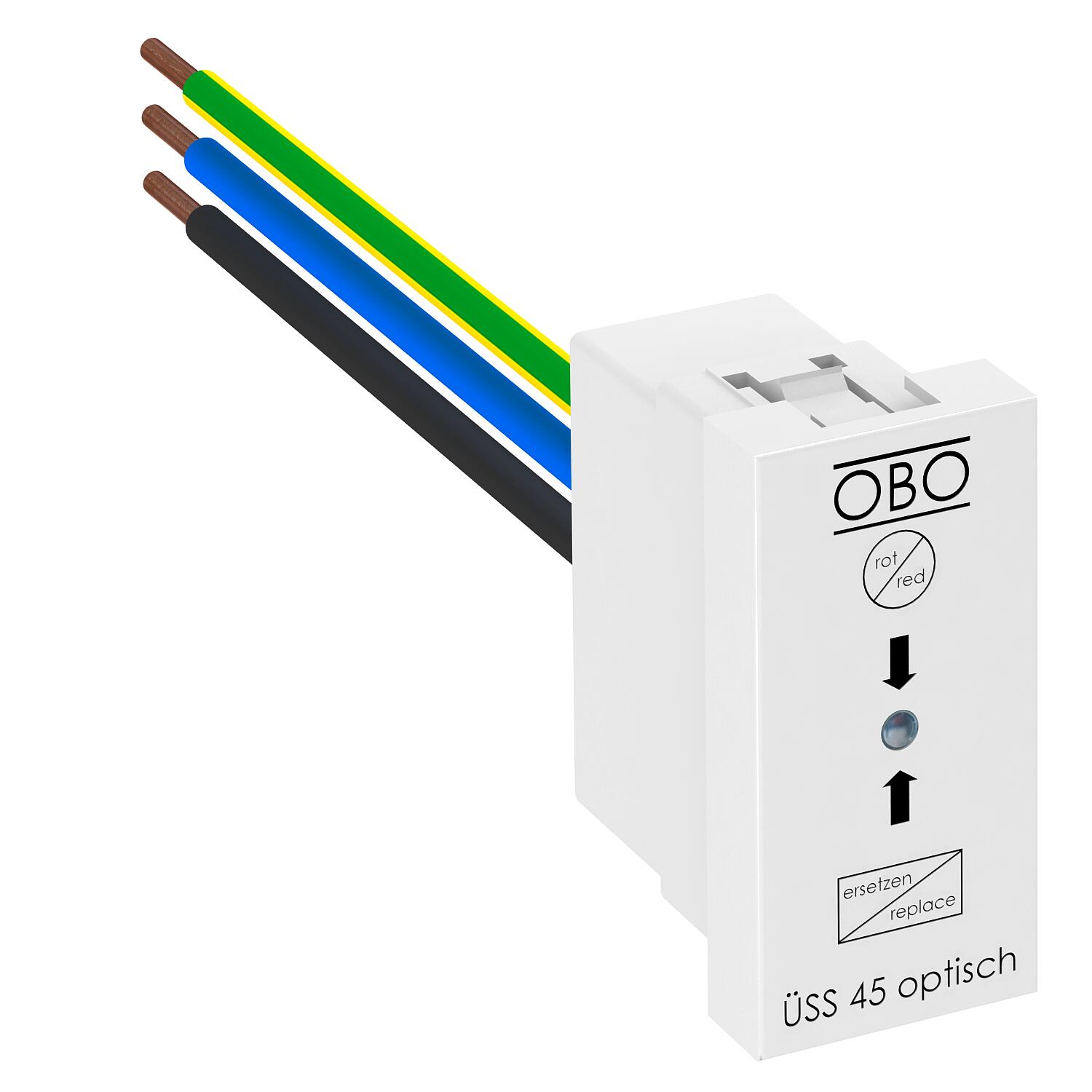

Overspanningsbeveiligingsmodule voor Module 45® met optische indicatie
Art.nr. 6117473 | EAN 4012196117673
- Productbeschrijving
-
ProductbeschrijvingOverspanningsbeveiliging / netfijnbeveiliging type 3 conform EN 61643-11 voor installatie in Rapid 45-goten, apparatuurinbouwkokers en vloersystemen.
• Versie-O met optische functie-indicatie
• Snelle en eenvoudige montage

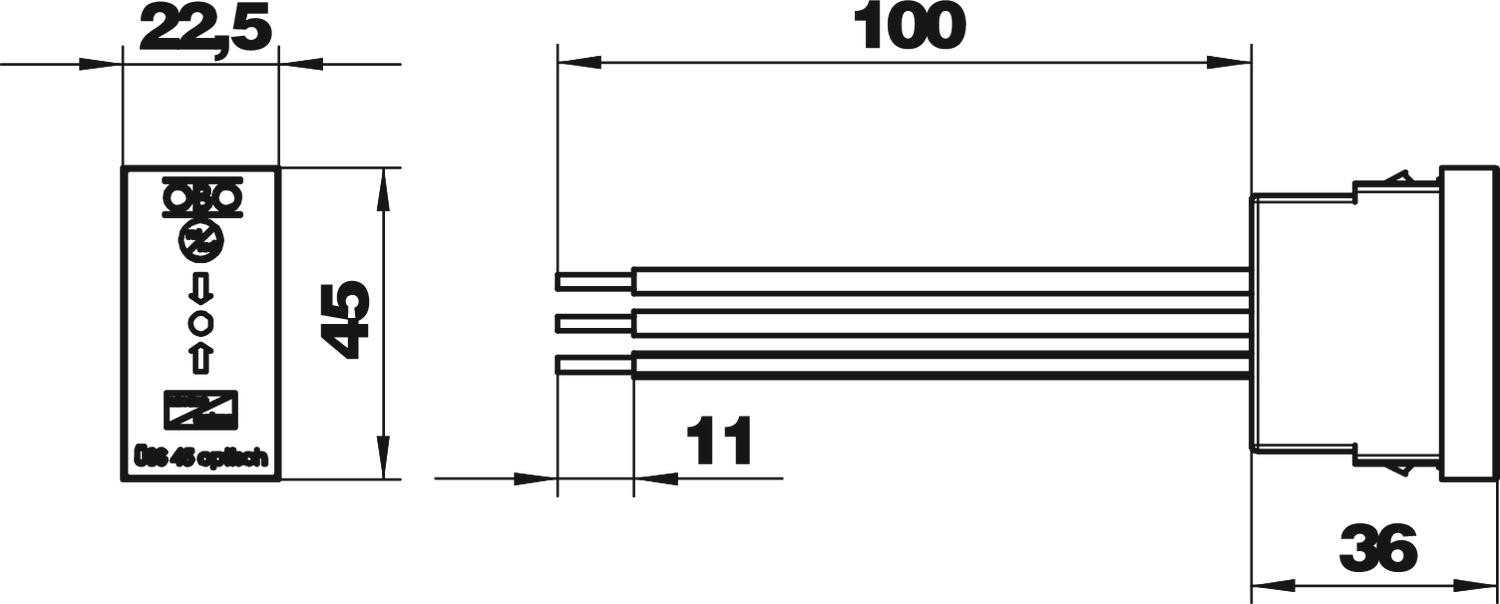

• Geringe bouwbreedte van 22,5 mm
• Kleur± helder wit; RAL 9010
Toepassing: de overspanningsbeveiligingsmodule beveiligt navolgende en dichtbij gelegen contactdozen.
Overspanningsbeveiliging type 3 (klasse D) conform VDE 0675 deel 6 - 11 (DIN EN 61643-11).
Voor installatie in Rapid 45-goten, apparatuurinbouwkokers en vloersystemen.
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Afleidstroom (8/20 µs) [totaal] 5 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 45 °C Bedrijfstemperatuur min. -25 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1500 Dimensie 255V Doorsnede geleider vast (een-/meeraderig) max. 1,5 mm² Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm² Gemeenschappelijk beschermingsniveau [L-PE] 1500 kV Kleur zuiver wit; RAL 9010 LPZ 2→3 Max. netzijdige overstroombeveiliging 16 Maximale afleidstootstroom (8/20 μs) 5 kA Maximale continuespanning AC 255 V Maximale voorverzekering 16 A Montagetype Module Netvorm overige Nominale afleidstootstroom (8/20 μs) 2,5 kA Nominale spanning AC (50/60 Hz) 230 V OBO_Nominale belastingsstroom (in-/uitgangsklem) 16 A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse III SPD volgens EN 61643-11 Type 3 Testklasse type 3 ja Uitblazend nee Uitvoering optische functie-indicatie - Alle typen
