Potentiaalvereffeningsrail voor binnen, VDE-getest 217 | 63 | 67,5 | | grijs

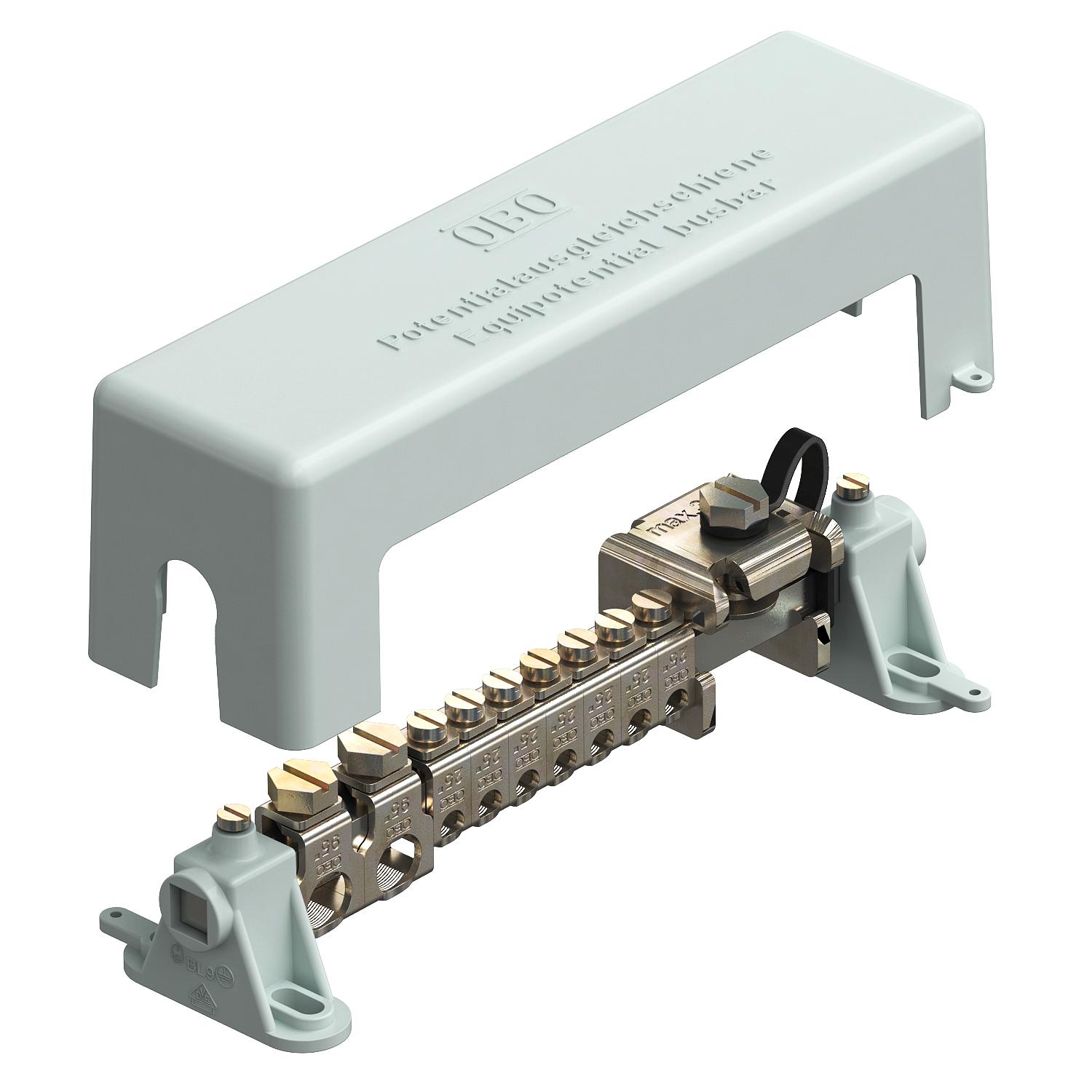

Potentiaalvereffeningsrail voor binnen, VDE-getest

Art.nr. 5015650 | EAN 4012195378556

Art.nr. / Type

Lengte

Breedte

Hoogte

Kleur

Productbeschrijving

Productbeschrijving

Potentiaalvereffeningsrail voor de potentiaalvereffening conform NEN1010 en bliksemstroompotentiaalvereffening conform NEN-EN-IEC 62305

• Conform VDE 0618, deel 1
• Met klemrail 10 x 10 van messing, vernikkeld
• Met betrouwbare serieklemmen van staal, galvanisch verzinkt
• Afdekkap en railsteunen van polystyreen, grijs
• Afdekkap verzegelbaar/beschrijfbaar
• Bliksemstroomgeleidend 100 kA (10/350)
• Trekbeugel met schroefborging tegen losraken (bijv. in industrie en Ex-omgeving voorgeschreven)

Aansluitmogelijkheden:
• 7 één- of meeraderige kabels 2,5-25 mm² of soepele kabels tot 16 mm² (max. Ø 7 mm)
• 2 één- of meeraderige kabels 25-95 mm² of soepele kabels tot 70 mm² (max. Ø 13,5 mm)
• 1 platte geleider 30 x 3,5 mm

Met verzegelbare afdekkap,
van slagvast kunststof

Technische gegevens

Technische gegevens

Aantal aansluiting geleider tot 25 mm² star	7
Aantal aansluiting geleider tot 95 mm² star	2
Aantal aansluitingen platte geleider tot 30 mm	1

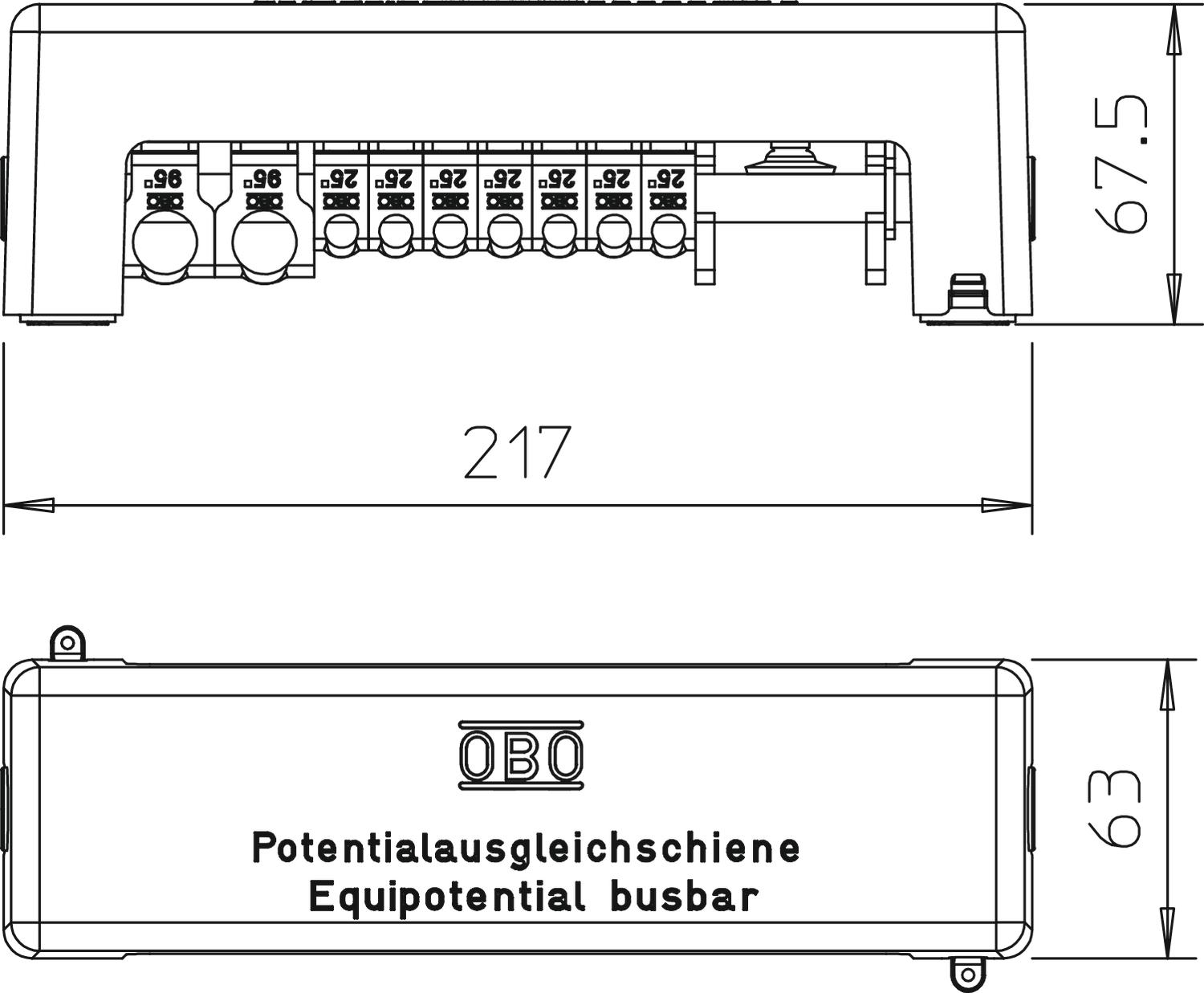

Breedte	63 mm
CO₂-voetafdruk (GWP) van wieg tot poort	1,668 kg CO₂e / 1 Stuk
Dimensie	217mm
Hoogte	67,5 mm
Isolator	ja
Kleur	grijs

Lengte	217 mm
Materiaal	messing
Materiaal van de contactrail	messing
Materiaal van de klem	Staal
Oppervlak van de contactrail	vernikkeld
Oppervlak van de klem	galvanisch verzinkt
Uitvoering	Opbouw modulair
Uitvoering	met afdekkap

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Kleur	Art.nr.	Aantal	kl. VKE
1801 VDE	217 mm	63 mm	67,5 mm	grijs	5015650	Stuks	1 Stuks
1801 FIN	-	-	-	-	5015680	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Afdekkap voor 1801 VDE	1801 AH	5015707	Stuks	1 Stuks

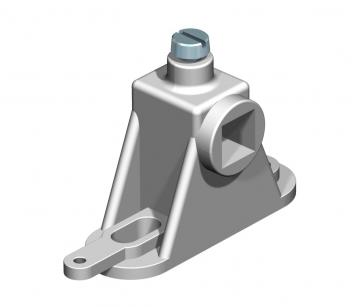

Railblokken voor 1801 VDE	1801 SCH	5015715	Stuks	10 Stuks

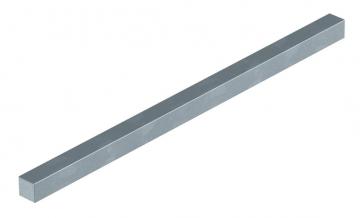

Klemrail voor 1801 VDE	1801 KL1	5015723	Stuks	1 Stuks

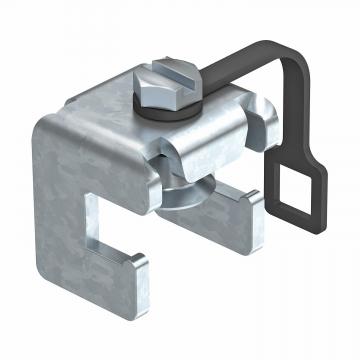

Klem platte geleider tot FL 30 voor 1801 VDE	1801 RK30	5015731	Stuks	1 Stuks

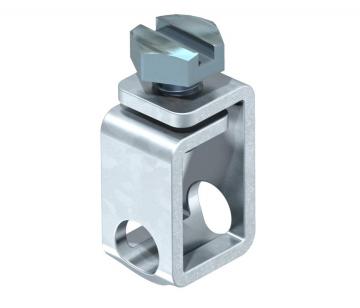

Klem ronde geleider tot 25 mm² voor 1801 VDE	1801 RK25	5015758	Stuks	10 Stuks

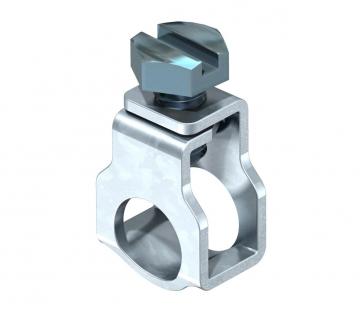

Klem ronde geleider vanaf 25 mm² voor 1801 VDE	1801 RK95	5015766	Stuks	10 Stuks
