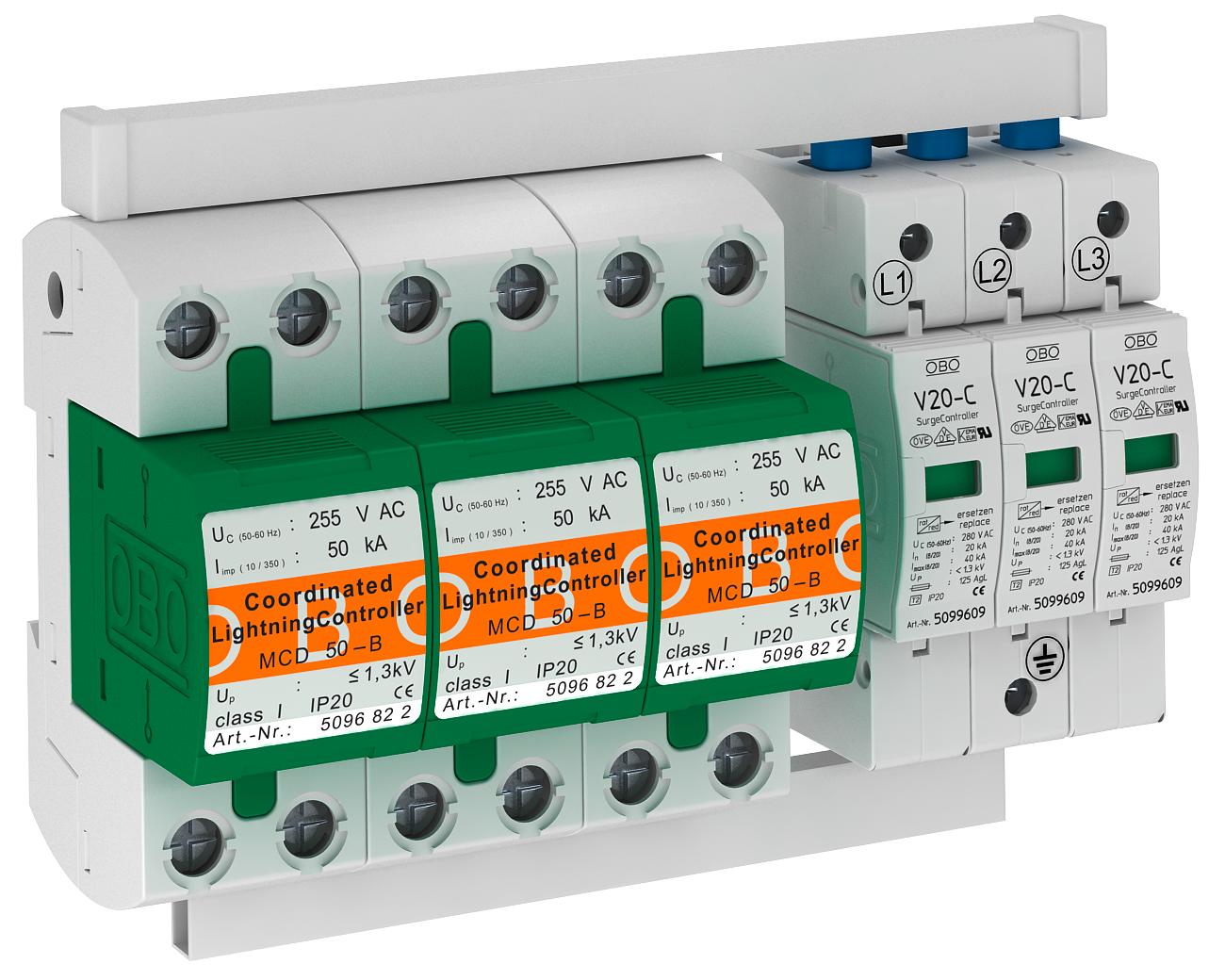

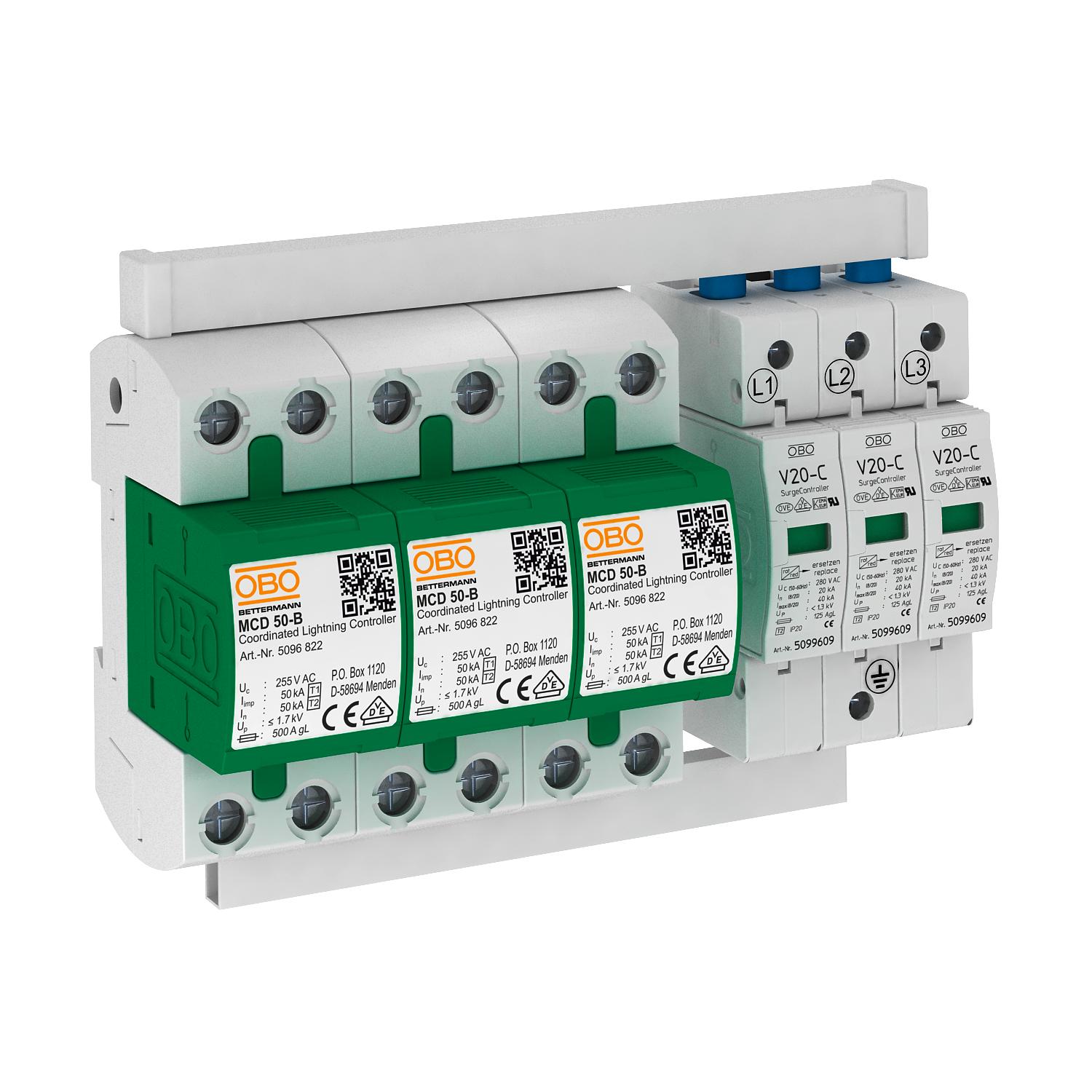

Protection-Set MCD + V20 3-polig

Art.nr. 5089754 | EAN 4012195405528

5089754 / PS3-B+C TNC
3
255 V
IP20
Productbeschrijving
Productbeschrijving

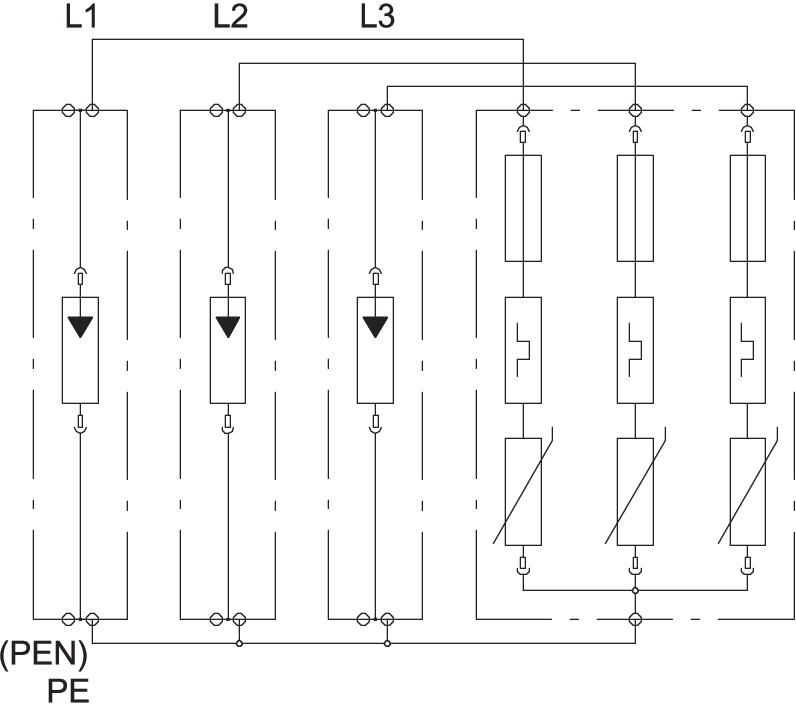

Protection-set, bliksem- en overspanningsafleidercombinatie type 1+2
• Voor bliksembeveiligingspotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 50 kA (10/350) per fase
• Afleider, insteekbaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Ingekapselde, niet uitblazende afleiders: voor toepassing in verdelerkasten

Toepassing: mobiele telefoniesystemen en industriële installaties met bijzondere eisen.
  • Bliksemstroom getest
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • 230/400 V-systeem
  • Gecombineerde overspanningsbeveiliging type 1 + type 2
  • Overgang van LPZ 0 naar 2
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aantal polen 3
Afleidstroom (8/20 µs) [totaal] 100 kA
Afstandssignalisatie nee
Bedrijfstemperatuur max. 85 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Bliksempiekstroom (10/350 μs) 50 kA
Bliksempiekstroom (10/350) [totaal] 100 kA
Dimensie 255V
Doorsnede geleider vast (een-/meeraderig) max. 50 mm²
Doorsnede geleider vast (een-/meeraderig) min. 10 mm²
Kortsluitvastheid 25 kA
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 25 kA
LPZ 0→2
Max. netzijdige overstroombeveiliging 125
Maximale afleidstootstroom (8/20 μs) 100 kA
Maximale continuespanning AC 255 V
Maximale continuspanning (L-N) 255 V
Maximale voorverzekering 125 A
Netvorm TN-C
Nominale afleidstootstroom (8/20 μs) 50 kA
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse I+II
SPD volgens EN 61643-11 Type 1 + 2
Uitblazend nee
Uitvoering 3-polig; 255V
Uitvoering van de polen 3
Volgstroomblusvermogen (eff) [N-PE] 25 kA
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
PS3-B+C TNC 3 255 V IP20 5089754
1 Stuks
