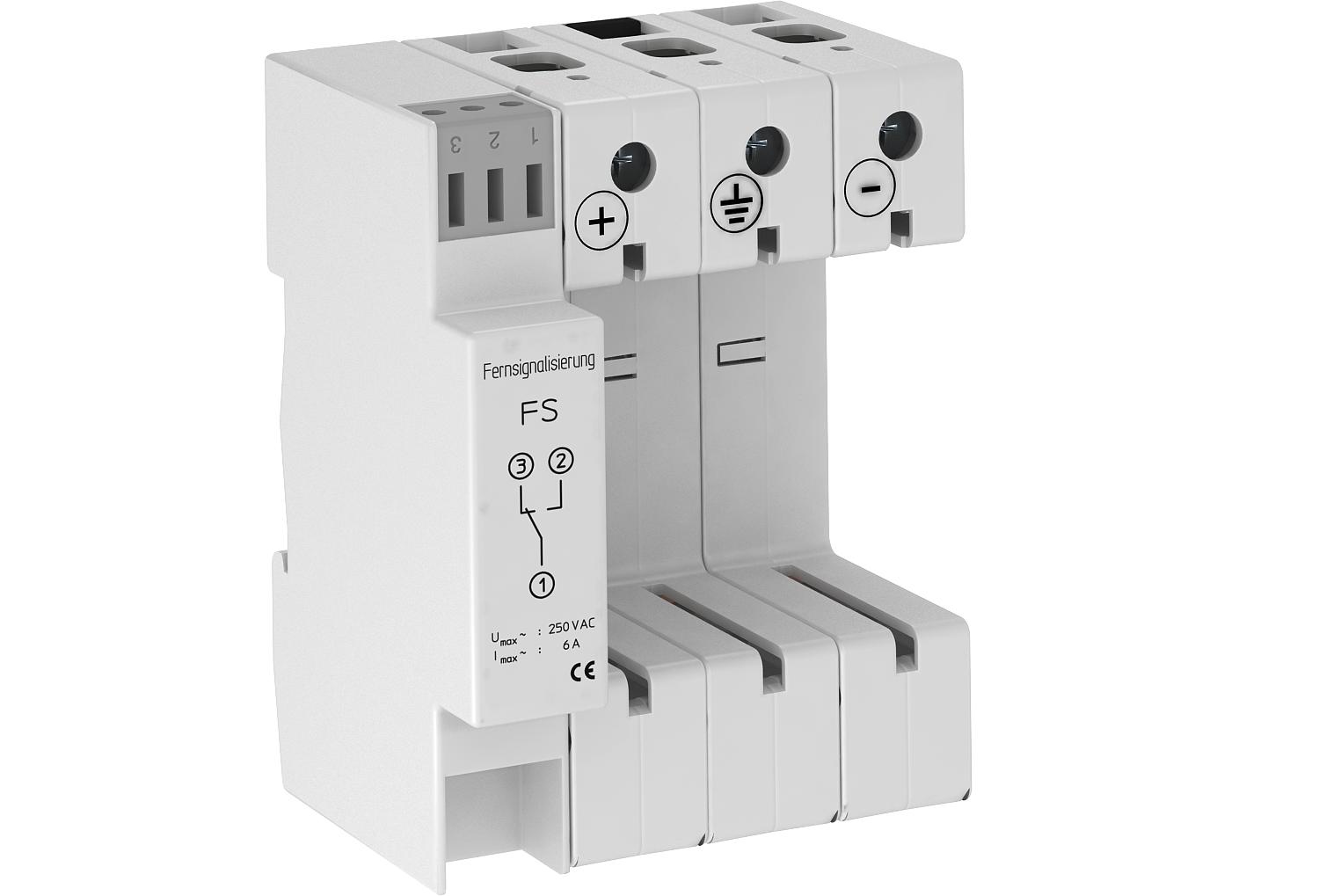

PV-bodem, 3-polig, in Y-schakeling, met extern signaal

PV-bodem, 3-polig, in Y-schakeling, met extern signaal

Name: PV-bodem, 3-polig, in Y-schakeling, met extern signaal
Brand: OBO Bettermann
SKU: 5096646

Art.nr. 5096646 | EAN 4012195648499

Productbeschrijving

Productbeschrijving

Bodemdeel voor fotovoltaïsche installaties tot Uoc=1000 V (Y-schakeling)

• Passend voor V50- en V25-B+C module type 1+2 combi-afleider
• Passend voor V20-C modules type 2 overspanningsafleiders

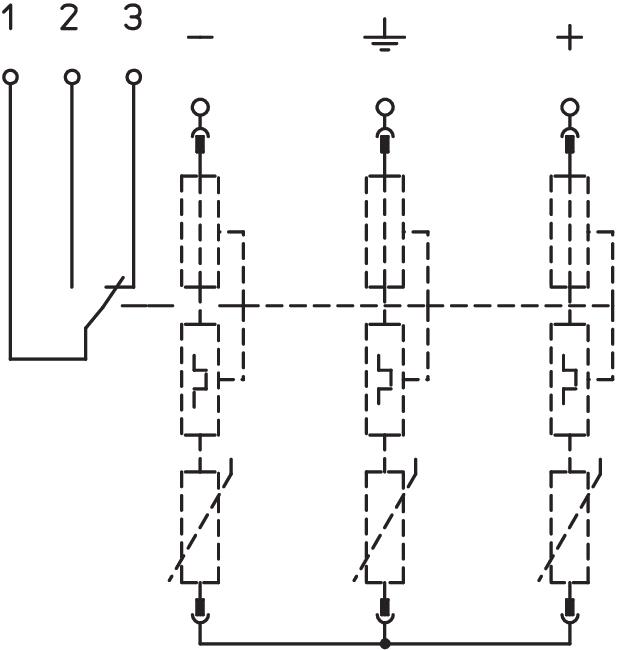

• Beveiligingsschakeling tegen dwars- en langsspanningen
• Y-beveiligingsschakeling
• Lage DC-restspanning: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-440)
• Lage DC-restspanning: < 3,0 kV (Uoc max = 900 V DC met V25-B+C/0-385)
• Lage DC-restspanning: < 2,6 kV (Uoc max = 600 V DC met V50-B+C/0-280)
• -FS met extern signaal, potentiaalvrij wisselcontact, voor functiebewaking
• Gemarkeerde aansluitingen

Toepassing: in fotovoltaïsche installaties tussen PH-modules en omvormer.

Technische gegevens

Technische gegevens

Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Dimensie	Y-PH DC

Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Uitvoering	3-polige Y-schakeling voor PV-installaties met FS
Uitvoering van de polen	3
