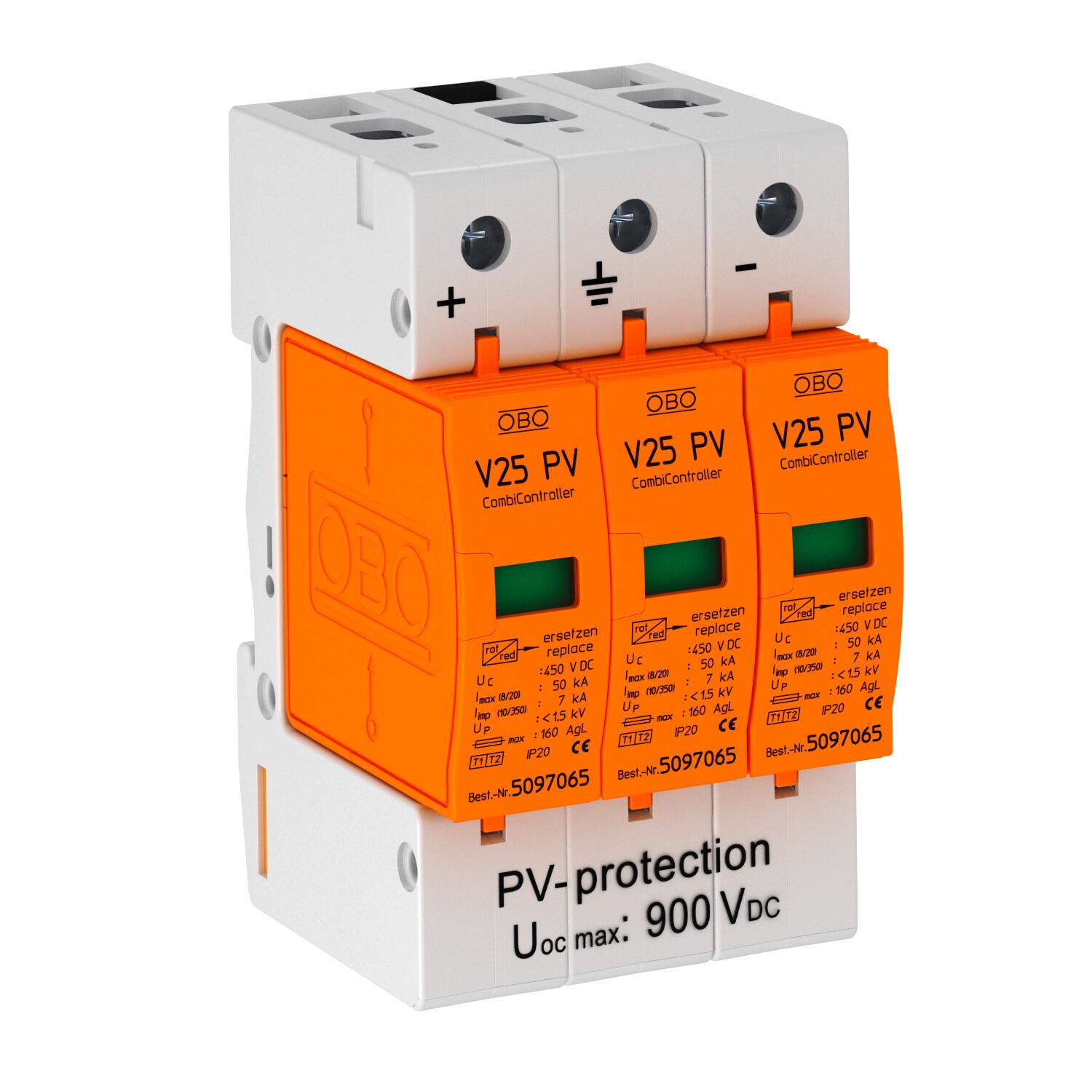

PV Combi-afleider V25, 900 V DC 3 | IP20

PV Combi-afleider V25, 900 V DC

Art.nr. 5097447 | EAN 4012195478683

Art.nr. / Type

Uitvoering van de polen	3

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

V25 overspanningsafleider type 1+2 voor fotovoltaïsche installaties

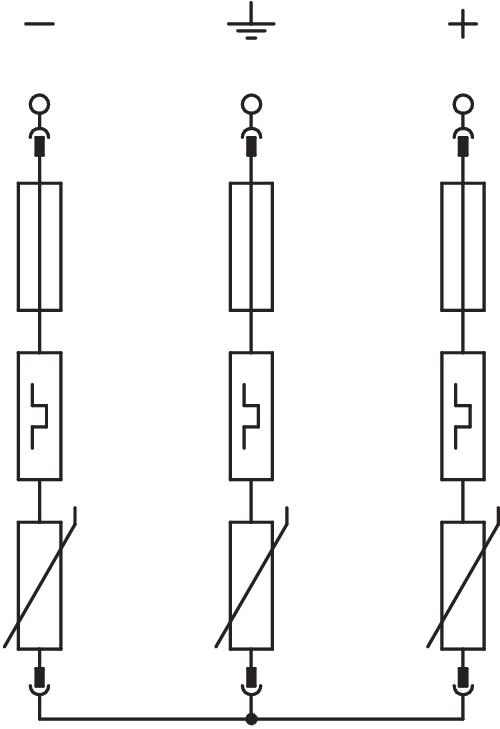

• Complete eenheid bestaande uit varistor-afleider, insteekbaar met scheidingsinrichting
• Storingsbestendige Y-schakeling conform NEN-EN 50539-12
• Overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 7 kA (10/350) en 50 kA (8/20) per pool
• Lage DC-beveiligingsniveau: < 3,0 kV en Uoc max = 900V DC
• Met optische functie-indicatie voor toepassing in verdelerkasten

Toepassing: PV-installaties met bliksembeveiligingsinstallatie

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	7 kA
Dimensie	900V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel DC (PV)
LPZ	0→2
Max. netzijdige overstroombeveiliging	160
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuspanning DC	900 V
Maximale voorverzekering	160 A
Montagetype	DIN-rail 35 mm
Netvorm	DC

Netvorm DC	ja
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	nee
Netvorm TN-C	nee
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Uitblazend	nee
Uitvoering	3-polig voor PV-systemen
Uitvoering van de polen	3
