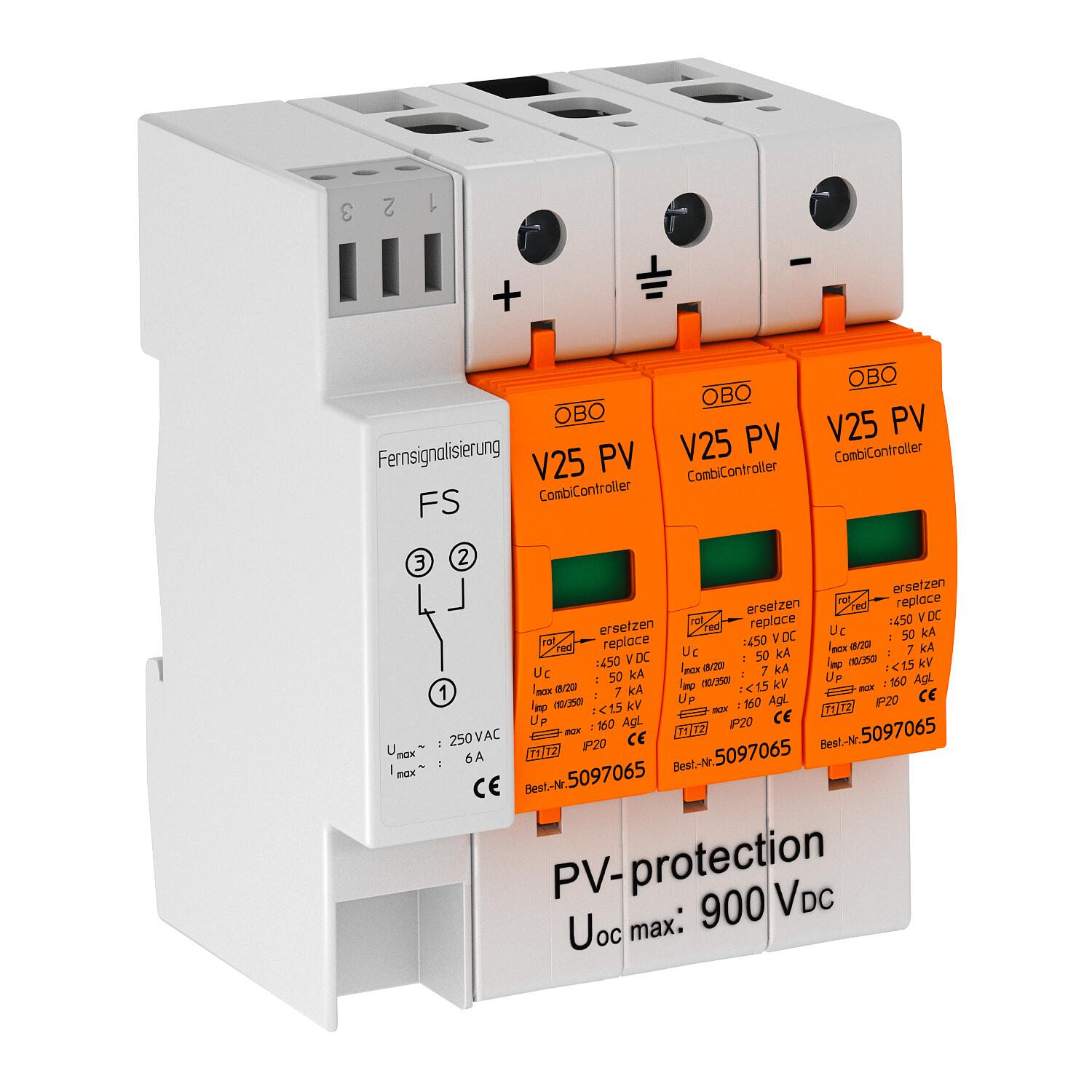

PV Combi-afleider V25, 900 V DC met extern wisselcontact 3 | IP20

PV Combi-afleider V25, 900 V DC met extern wisselcontact

Art.nr. 5097448 | EAN 4012195709121

Art.nr. / Type

Uitvoering van de polen	3

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

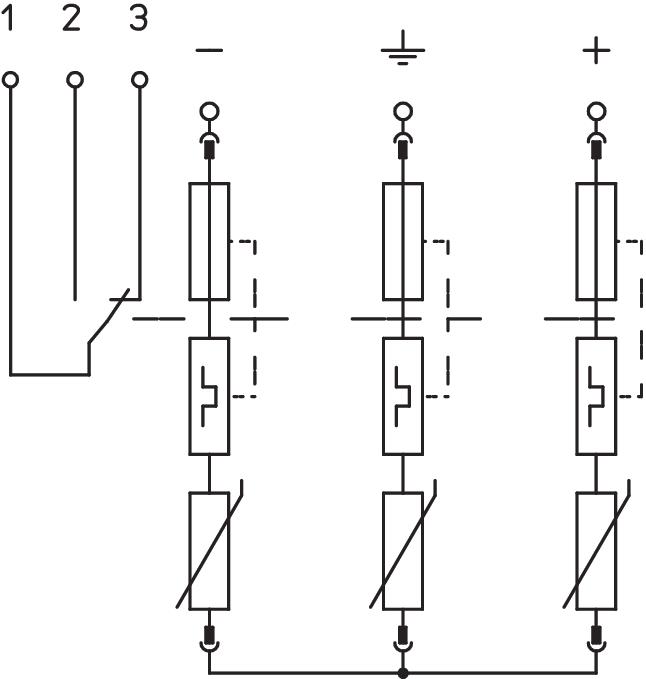

V25 combi-afleider type 1+2 voor PV-installaties met FS-contact als potentiaalvrij wisselcontact

• Complete eenheid van steekbare varistor-afleider met scheidingsinrichting
• Storingsbestendige Y-schakeling conform VDE 0100-712 (IEC 50539-12)
• Overspanningsbeveiligings-potentiaalvereffening conform VDE 0100-443 (IEC 60364-4-44)
• Afleidvermogen tot 7 kA (10/350) en 50 kA (8/20) per fase
• Lage DC-restspanning: < 3,0 kV (Uoc max = 900 V DC)
• Met optische functie-indicatie voor toepassing in verdelerkasten

Toepassing: PV-installaties zonder of met gescheiden bliksembeveiligingsinstallatie

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	7 kA
Dimensie	900V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
FM-contacten	Wisselaar
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel DC (PV)
LPZ	0→2
Max. netzijdige overstroombeveiliging	160
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuspanning DC	900 V
Maximale voorverzekering	160 A
Montagetype	DIN-rail 35 mm

Netvorm	DC
Netvorm DC	ja
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	nee
Netvorm TN-C	nee
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Uitblazend	nee
Uitvoering	3-polig voor PV-systemen met FS
Uitvoering van de polen	3
