PV Combi-afleider V50, 600 V DC 3 | IP20

PV Combi-afleider V50, 600 V DC

Art.nr. 5093623 | EAN 4012195478546

Art.nr. / Type

Uitvoering van de polen	3

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

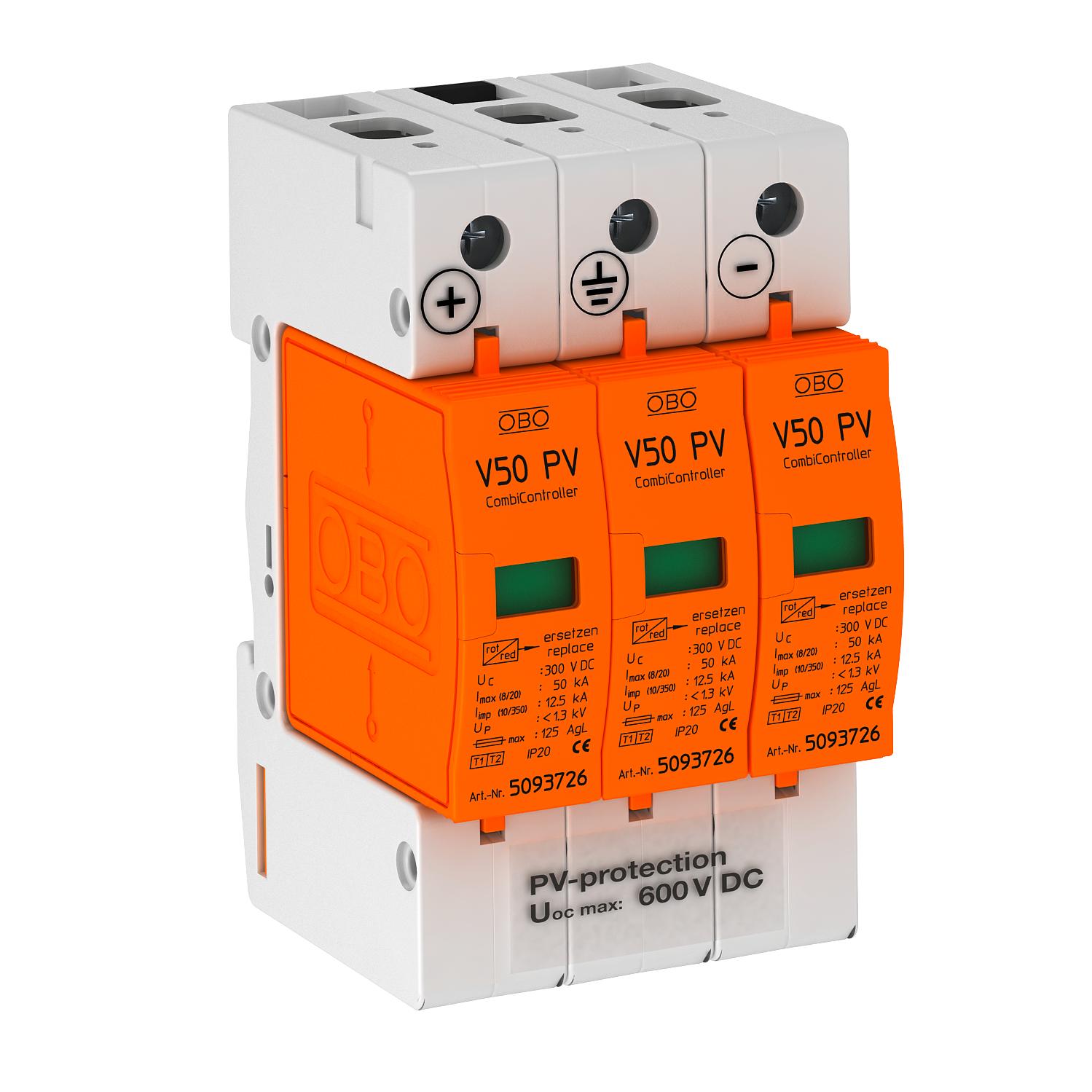

V50 overspanningsafleider type 1+2 voor fotovoltaïsche installaties

• Complete eenheid bestaande uit varistor-afleider, insteekbaar met scheidingsinrichting

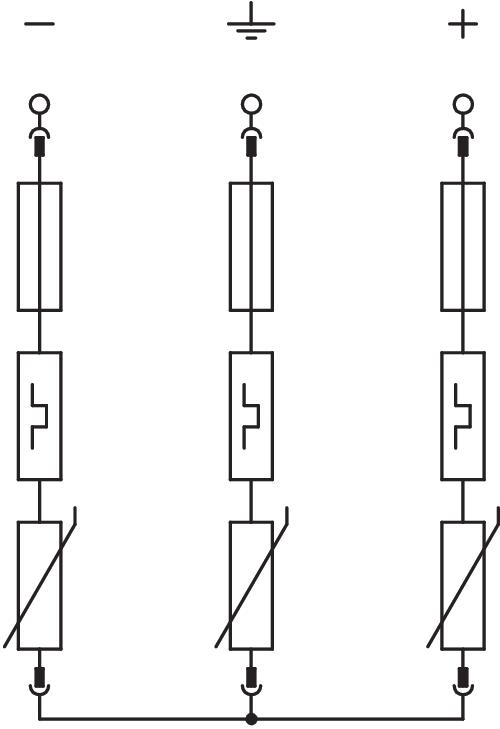

• Storingsbestendige Y-schakeling conform NEN-EN 50539-12
• Overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44)
• Afleidvermogen tot 12,5 kA (10/350) en 50 kA (8/20) per pool
• Lage DC-beveiligingsniveau: < 2,6 kV en Uoc max = 600V DC
• Met optische functie-indicatie voor toepassing in verdelerkasten

Toepassing: PV-installaties met bliksembeveiligingsinstallatie.

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Afleidstroom (8/20 µs) [totaal]	30 kA
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	12,5 kA
Dimensie	600V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel DC (PV)
LPZ	0→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuspanning DC	600 V
Maximale voorverzekering	125 A
Montagetype	DIN-rail 35 mm

Netvorm	DC
Netvorm DC	ja
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	nee
Netvorm TN-C	nee
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Uitblazend	nee
Uitvoering	3-polig voor PV-systemen
Uitvoering van de polen	3
