PV Combi-afleider V50, 600 V DC met extern wisselcontact 3 | IP20

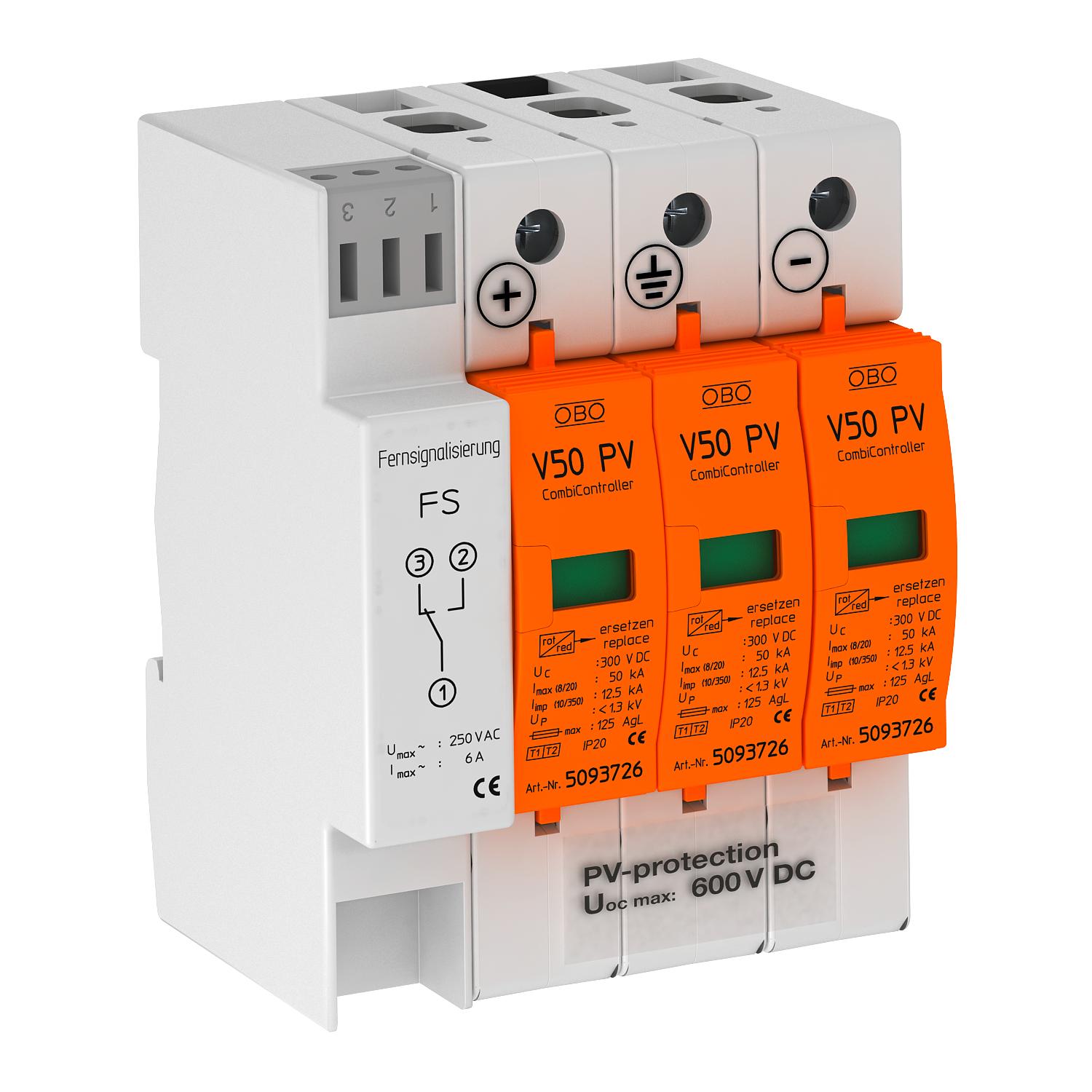

PV Combi-afleider V50, 600 V DC met extern wisselcontact

Art.nr. 5093625 | EAN 4012195709022

Art.nr. / Type

Uitvoering van de polen	3

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

V50 combi-afleider type 1+2 voor PV-installaties met FS-contact als potentiaalvrij wisselcontact

• Complete eenheid van steekbare varistor-afleider met scheidingsinrichting

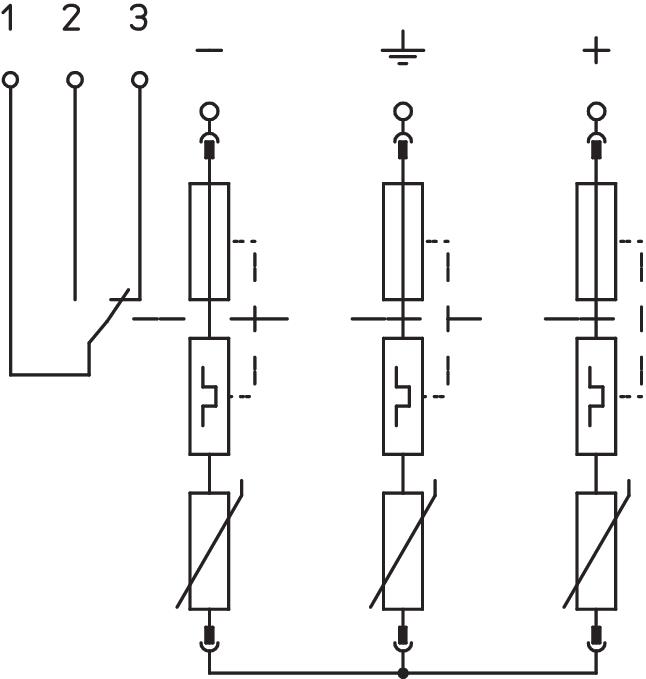

• Storingsbestendige Y-schakeling conform NPR-CLC/TS 50539-12
• Overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 12,5 kA (10/350) en 50 kA (8/20) per fase
• Lage DC-restspanning: < 2,6 kV (Uoc max = 600 V DC)
• Met optische functie-indicatie voor toepassing in verdelerkasten

Toepassing: PV-installaties met bliksembeveiligingssysteem

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	12,5 kA
Dimensie	600V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
FM-contacten	Wisselaar
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel DC (PV)
LPZ	0→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuspanning DC	600 V
Maximale voorverzekering	125 A
Montagetype	DIN-rail 35 mm

Netvorm	DC
Netvorm DC	ja
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	nee
Netvorm TN-C	nee
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Uitblazend	nee
Uitvoering	3-polig voor PV-systemen met FS
Uitvoering van de polen	3
