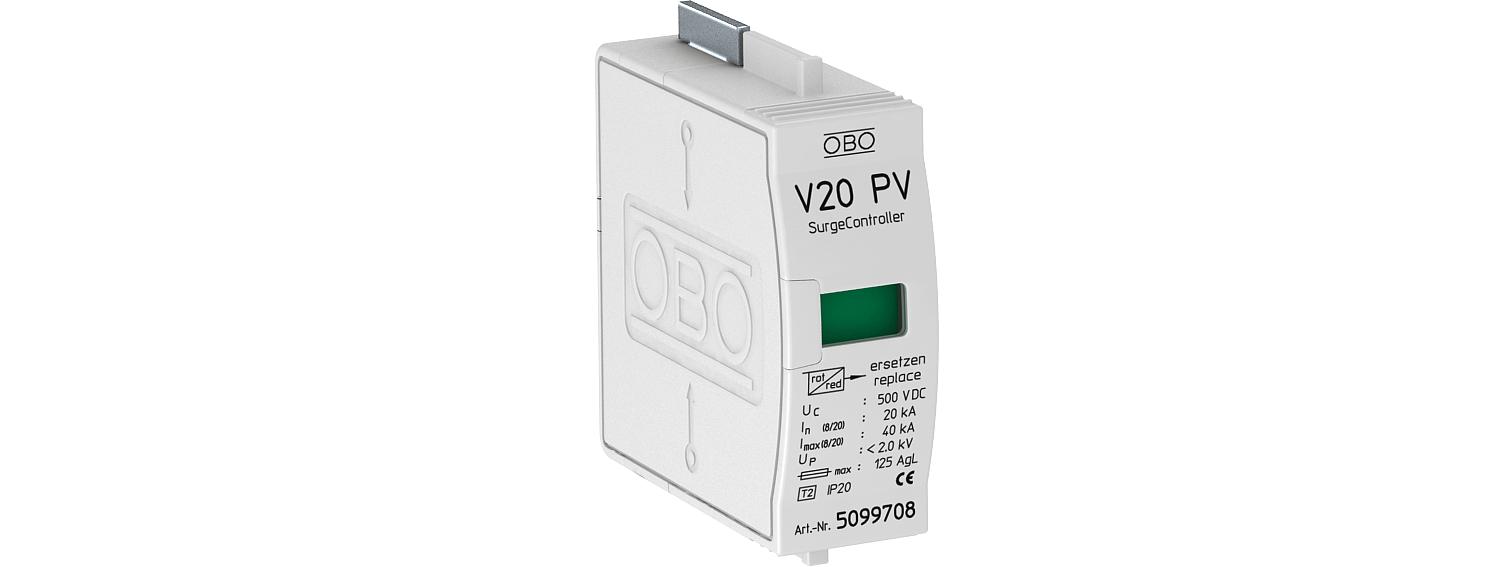

PV-module - overspanningsafleider type 2 1 | 440 | IP20

PV-module - overspanningsafleider type 2

Art.nr. 5099708 | EAN 4012195708933

Art.nr. / Type	5099708 / V20-C 0-500PV

Uitvoering van de polen	1

Maximale continuespanning AC	440 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

SurgeController module - type 2 overspanningsafleider voor fotovoltaïsche installaties

• Voor overspanningsbeveiligings-potentiaalvereffening conform NEN-EN-IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per fase
• Lager DC-beveiligingsniveau: < 2,0 kV per fase (Y-schakeling: 4,0 KV en Uoc max = 1000 V DC)
• Afleider, insteekbaar met thermisch-dynamische scheidingsinrichting en optische functie-indicatie
• Ingekapselde, zinkoxide-varistor-afleider voor toepassing in verdelerkasten
• Hoge stroomgeleidbaarheid bij lange levensduur

Toepassing: PV-installaties zonder of met een afzonderlijk geïsoleerd bliksembeveiligingssysteem

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Dimensie	500V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Geïntegreerde voorzekering	nee
LPZ	1→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale continuespanning AC	440 V
Maximale continuspanning DC	500 V
Maximale voorverzekering	125 A
Montagetype	Op basiselement
Netvorm	TN

Netvorm DC	ja
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	ja
Netvorm TN-C	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Netvorm TT	ja
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale spanning AC (50/60 Hz)	400 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Uitvoering	1-polig, PV-deksel met Y-basis tot 1000V DC
Uitvoering van de polen	1
