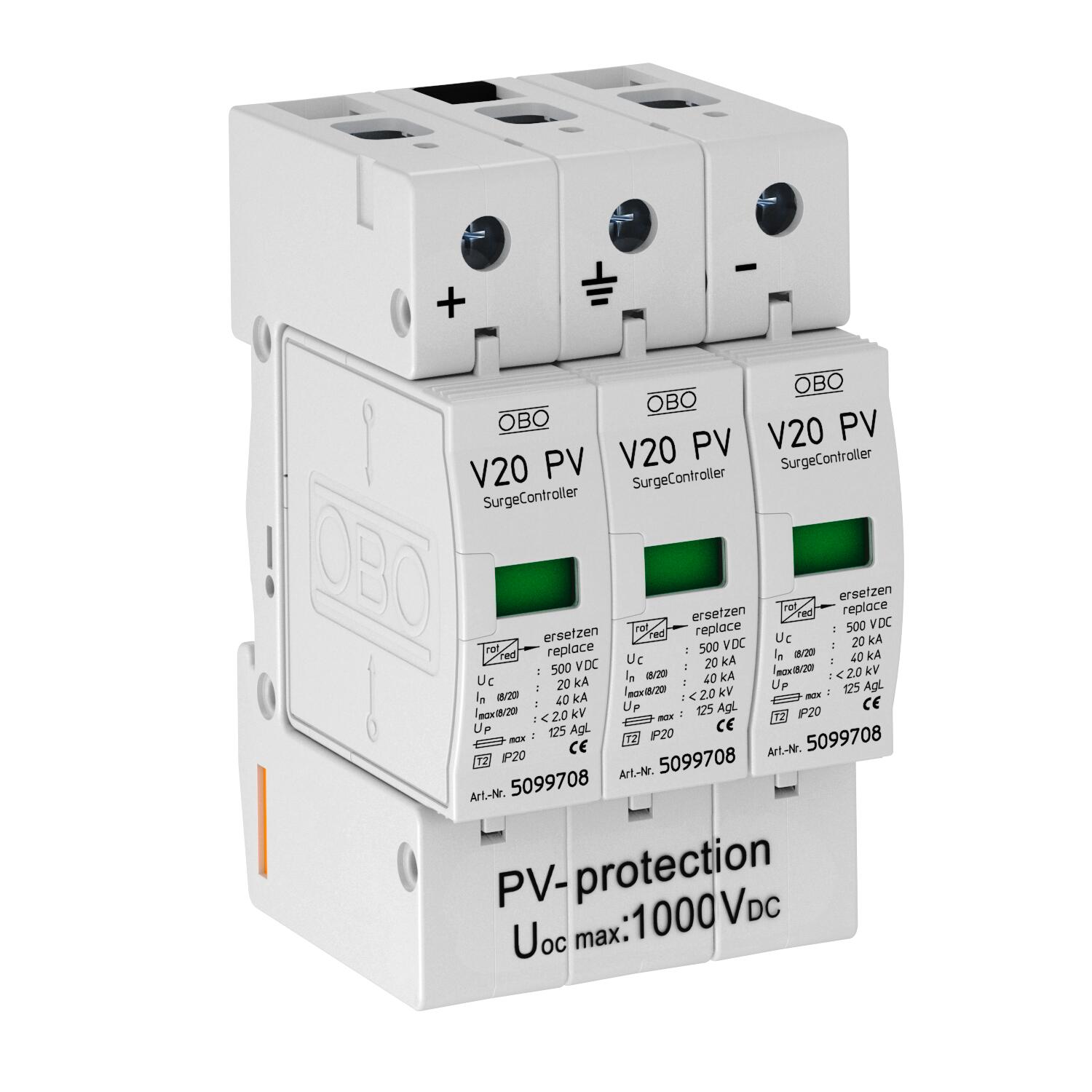

PV-overspanningsbeveiliging V20, 1000 V DC 3 | IP20

PV-overspanningsbeveiliging V20, 1000 V DC

Art.nr. 5094608 | EAN 4012195478621

Art.nr. / Type

Uitvoering van de polen	3

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

V20 overspanningsafleider type 2 voor fotovoltaïsche installaties

• Complete eenheid bestaande uit varistor-afleider, insteekbaar met scheidingsinrichting
• Storingsbestendige Y-schakeling conform NEN-EN 50539-12
• Overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• V20-C 3-PH-1000 getest conform NEN-EN 50539-11 (VDE / KEMA)

• Afleidvermogen tot 40 kA (8/20) per fase
• Lage DC-beveiligingsniveau: < 4,0 kV en Uoc max = 1000V DC
• Met optische functie-indicatie voor toepassing in verdelerkasten

Toepassing: PV-installaties zonder of met gescheiden bliksembeveiligingsinstallatie

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aderdoorsnede flexibel (soepel) min.	25 mm²
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Dimensie	1000V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
LPZ	1→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale continuspanning DC	1000 V

Maximale voorverzekering	125 A
Montagetype	DIN-rail 35 mm
Netvorm	overige
Netvorm DC	ja
Nominale afleidstootstroom (8/20 μs)	20 kA
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Uitblazend	nee
Uitvoering	3-polig voor PV-systemen
Uitvoering van de polen	3
