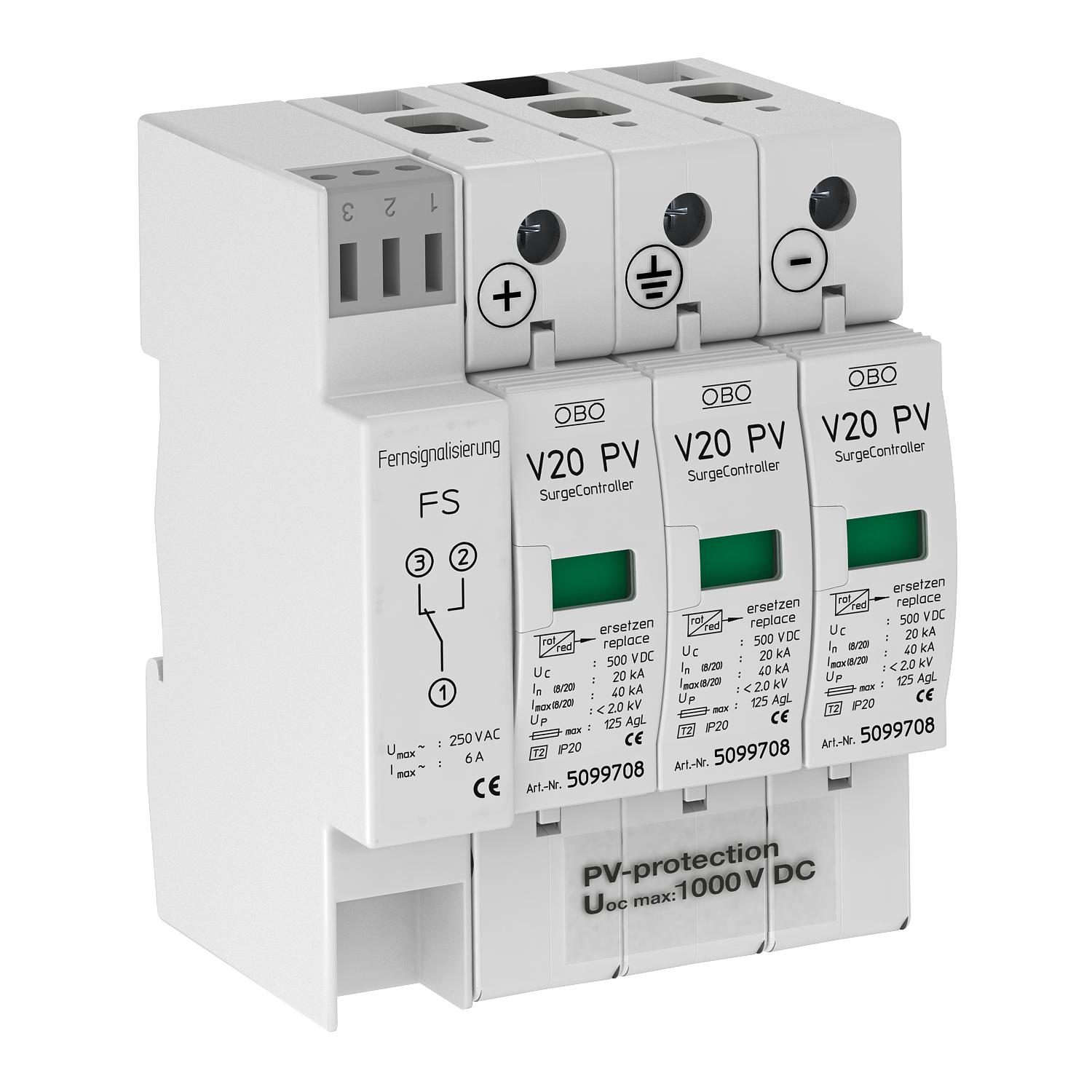

PV-overspanningsbeveiliging V20, 1000 V DC met extern wisselcontact

Art.nr. 5094574 | EAN 4012195648482

3
IP20
Productbeschrijving
Productbeschrijving
V20 overspanningsafleider type 2 voor PV-installaties met FS-contact als potentiaalvrij wisselcontact

• Complete eenheid van steekbare varistor-afleider met scheidingsinrichting
• Storingsbestendige Y-schakeling conform NEN-EN 50539-12
• Overspanningsbeveiligings-potentiaalvereffening conform NEN-EN-IEC 60364-4-44
• V20-C 3-PH-1000 beproefd conform NEN-EN 50539-11 (VDE / KEMA)
• Afleidvermogen tot 40 kA (8/20) per fase
• Lage DC-restspanning: < 4,0 kV (Uoc max = 1000V DC)
• Met optische functie-indicatie voor toepassing in verdelerkasten

Toepassing: PV-installaties zonder of met gescheiden bliksembeveiligingsinstallatie


  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 1 naar 2
  • Installation electrotechnical expertise
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aderdoorsnede flexibel (soepel) min. 25 mm²
Afstandssignalisatie ja
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Dimensie 1000V DC
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm²
FM-contacten Wisselaar
LPZ 1→2
Max. netzijdige overstroombeveiliging 125
Maximale afleidstootstroom (8/20 μs) 40 kA
Maximale continuspanning DC 1000 V
Maximale voorverzekering 125 A
Montagetype DIN-rail 35 mm
Netvorm overige
Netvorm DC ja
Nominale afleidstootstroom (8/20 μs) 20 kA
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II
SPD volgens EN 61643-11 Type 2
Testklasse type 2 ja
Uitblazend nee
Uitvoering 3-polig voor PV-systemen met FS
Uitvoering van de polen 3
Alle typen

Alle typen

Type Uitvoering van de polen Beschermingsgraad Art.nr. Aantal kl. VKE
V20-C 3-PH-1000 3 IP20 5094608
1 Stuks
V20-C 3PHFS-1000 3 IP20 5094574
1 Stuks
