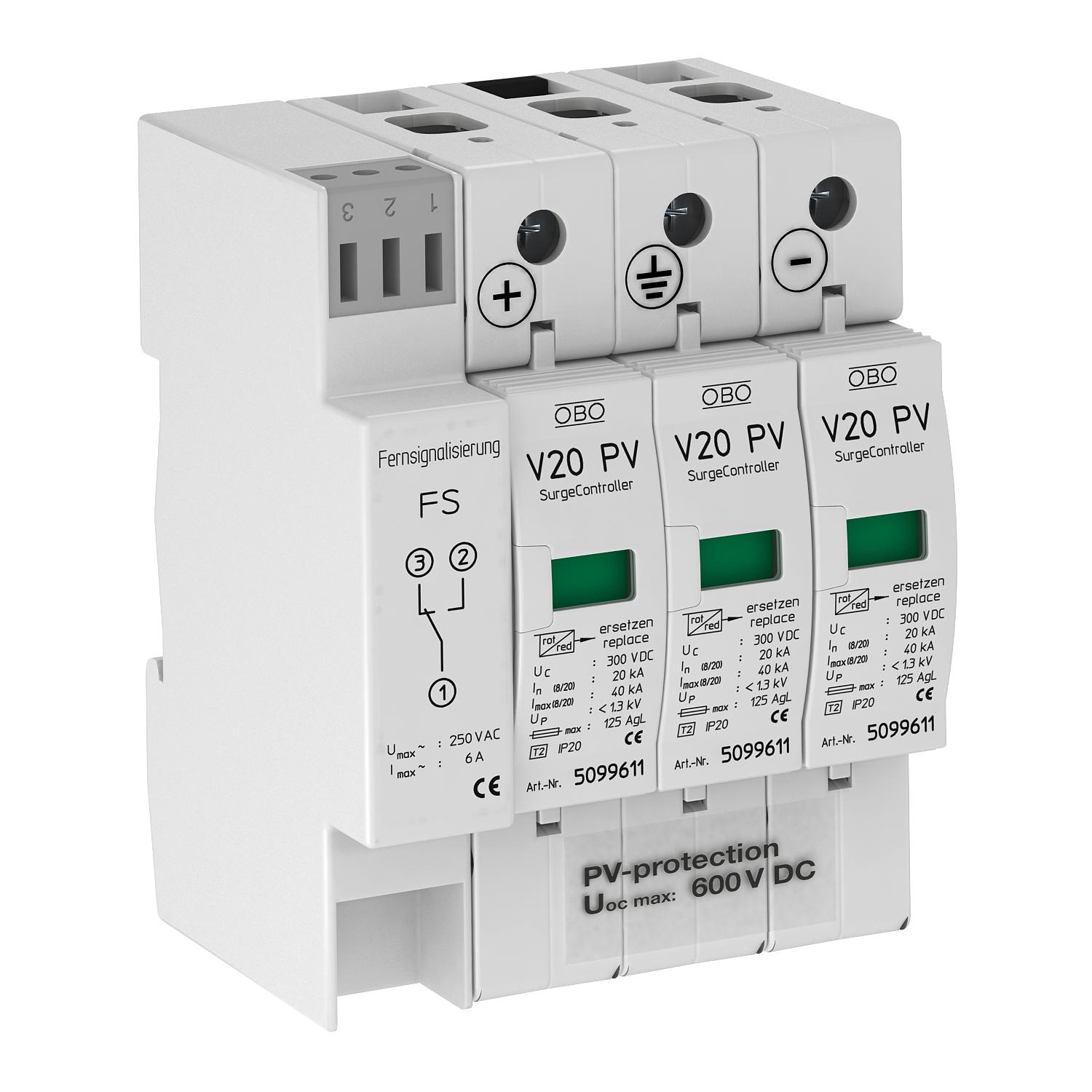

PV-overspanningsbeveiliging V20, 600 V DC met extern wisselcontact 3 | IP20

PV-overspanningsbeveiliging V20, 600 V DC met extern wisselcontact

Art.nr. 5094576 | EAN 4012195709084

Art.nr. / Type

Uitvoering van de polen	3

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

V20 overspanningsafleider type 2 voor PV-installaties met FS-contact als potentiaalvrij wisselcontact

• Complete eenheid van steekbare varistor-afleider met scheidingsinrichting

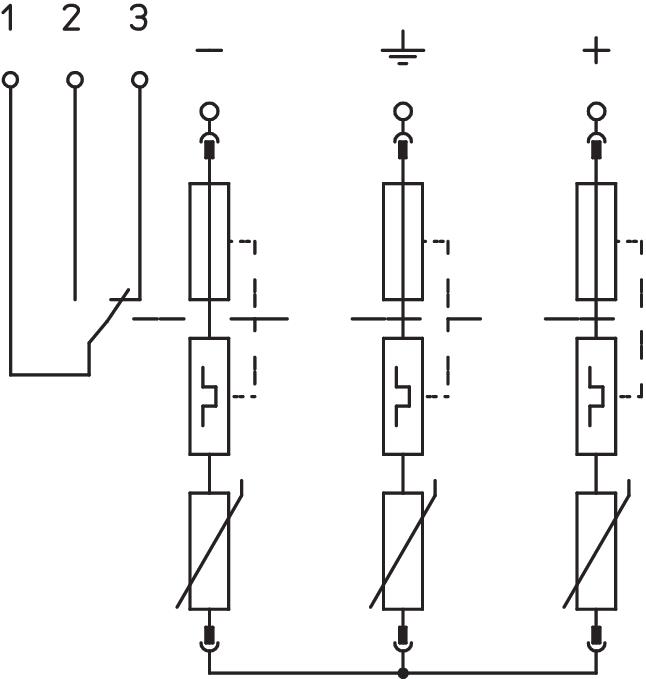

• Storingsbestendige Y-schakeling conform VDE 0100-712 (IEC 50539-12)
• Overspanningsbeveiligings-potentiaalvereffening conform VDE 0100-443 (IEC 60364-4-44)
• Afleidvermogen tot 40 kA (8/20) per fase
• Lage DC-restspanning: < 2,6 kV (Uoc max = 600V DC)
• Afleider insteekbaar met thermodynamische scheidingsinrichting en optische functie-indicatie
• Ingekapselde zinkoxide-varistor-afleider voor toepassing in verdelerkasten

Toepassing: PV-installaties zonder of met gescheiden bliksembeveiligingsinstallatie

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aderdoorsnede flexibel (soepel) min.	25 mm²
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau ader - aarde	< 2,6 V
Beschermingsniveau ader - ader	< 2,6 V
Dimensie	600V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
FM-contacten	Wisselaar
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel DC (PV)
LPZ	1→2

Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale continuspanning DC	600 V
Maximale voorverzekering	125 A
Montagetype	DIN-rail 35 mm
Netvorm	overige
Nominale afleidstootstroom (8/20 μs)	20 kA
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Uitblazend	nee
Uitvoering	3-polig voor PV-systemen met FS
Uitvoering van de polen	3
