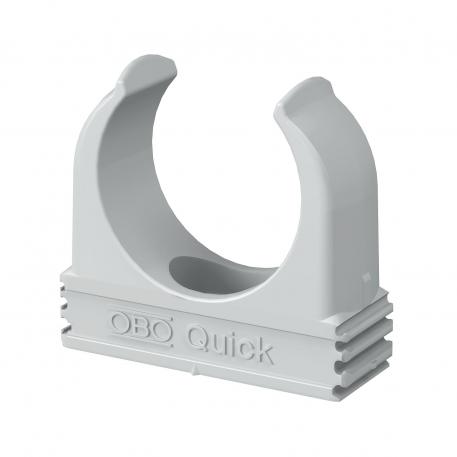

Quick-klem, lichtgrijs
Art.nr. 2149004 | EAN 4012195583219
- Productbeschrijving
-
ProductbeschrijvingOpbouwklem voor bevestiging van metrische stalen buizen, lichte en zware isolatiebuizen en elektrotechnische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als in beschermde buitenopstelling. Met sleuf voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Kan ook worden gekoppeld aan OBO Multi-Quick of starQuick klemmen. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens

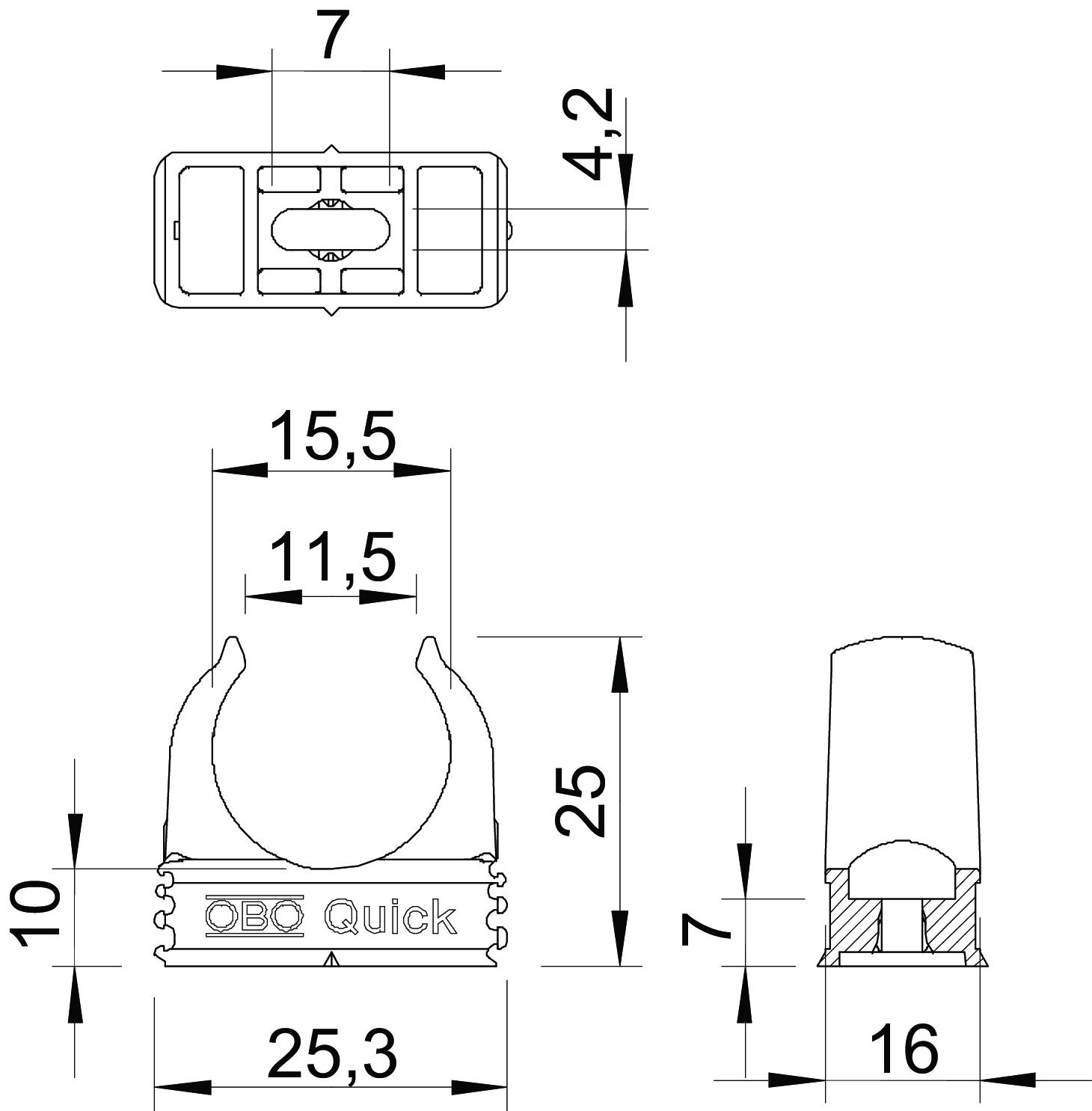

Aantal kabels/ buizen 1 Afm. h 10 mm Afm. H 25 mm Afmeting e 7 mm Breukbelasting 0,07 kN Dimensie M16 Gesloten nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat A 25,3 mm Maat B 16 mm Maat C 11,5 mm Maat D 15,5 mm Maat F 4,2 mm Materiaal Polypropyleen Met inlage nee Nominale grootte/tekst M16 Rijgbaar ja Spanbereik D max. 16 mm Spanbereik D min. 16 mm Type bevestiging Schroefgat Uittrekwaarden 65 N UV-bestendig nee Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C - Alle typen
- Downloads
-
Specificatieblad 2955 M16 / 2149004 , 0.41MB , pdfBrochure Quick Pipe , 1.41MB , pdfEU Conformiteitsverklaring 2955 M16 / 2149004 , 0.55MB , pdfREACH Conformiteitsverklaring 2955 M16 / 2149004 , 0.12MB , pdfRoHS Conformiteitsverklaring 2955 M16 / 2149004 , 0.13MB , pdfGoedkeuring VDE goedkeuring Quick-klem , 0.48MB , pdf
