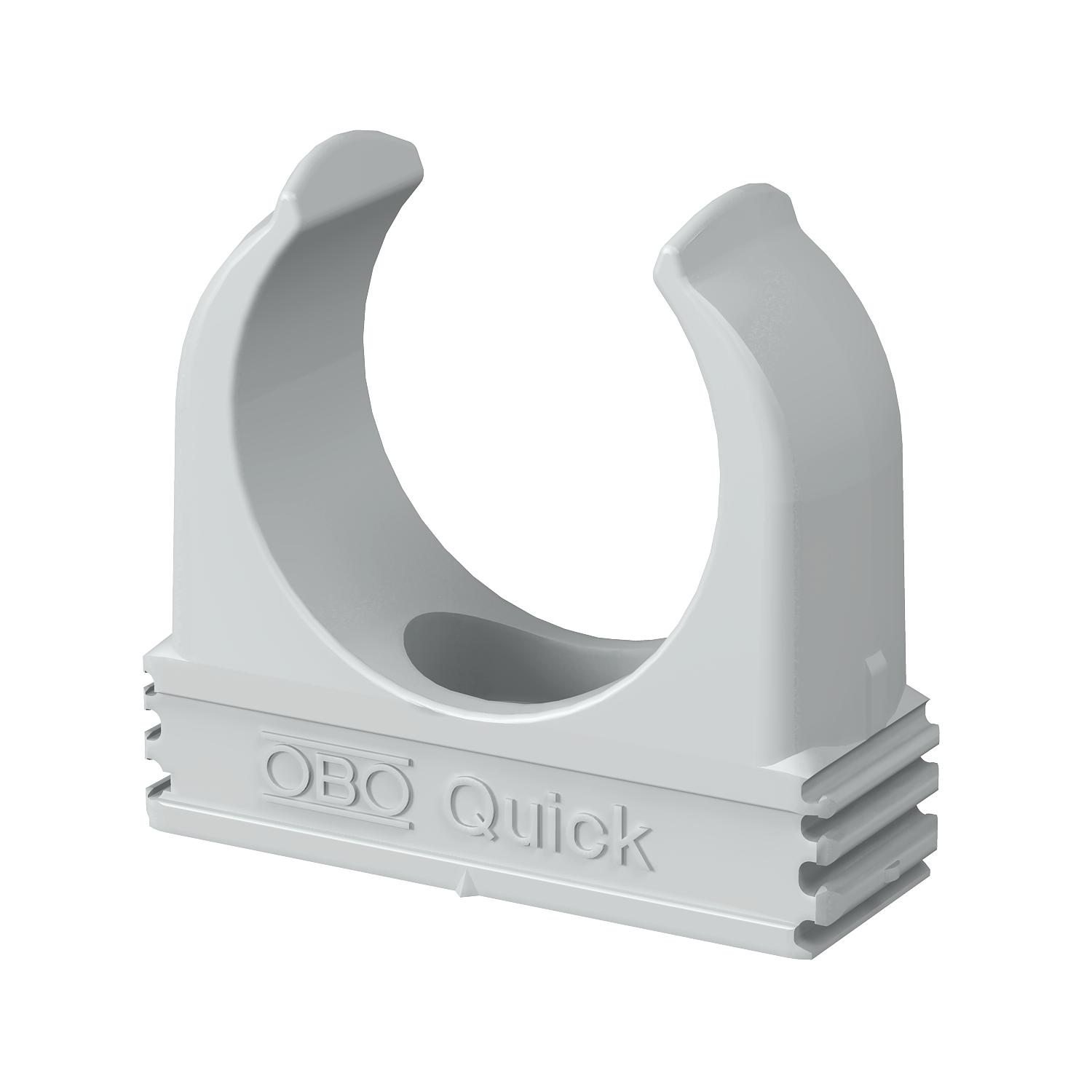

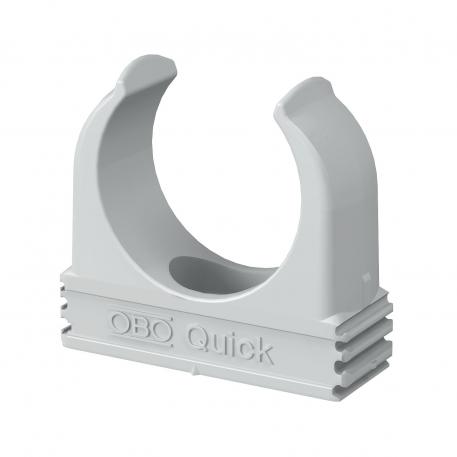

Quick-klem, lichtgrijs
Art.nr. 2149016 | EAN 4012195583998
- Productbeschrijving
-
ProductbeschrijvingOpbouwklem voor bevestiging van metrische stalen buizen, lichte en zware isolatiebuizen en elektrotechnische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als in beschermde buitenopstelling. Met sleuf voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Kan ook worden gekoppeld aan OBO Multi-Quick of starQuick klemmen. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens

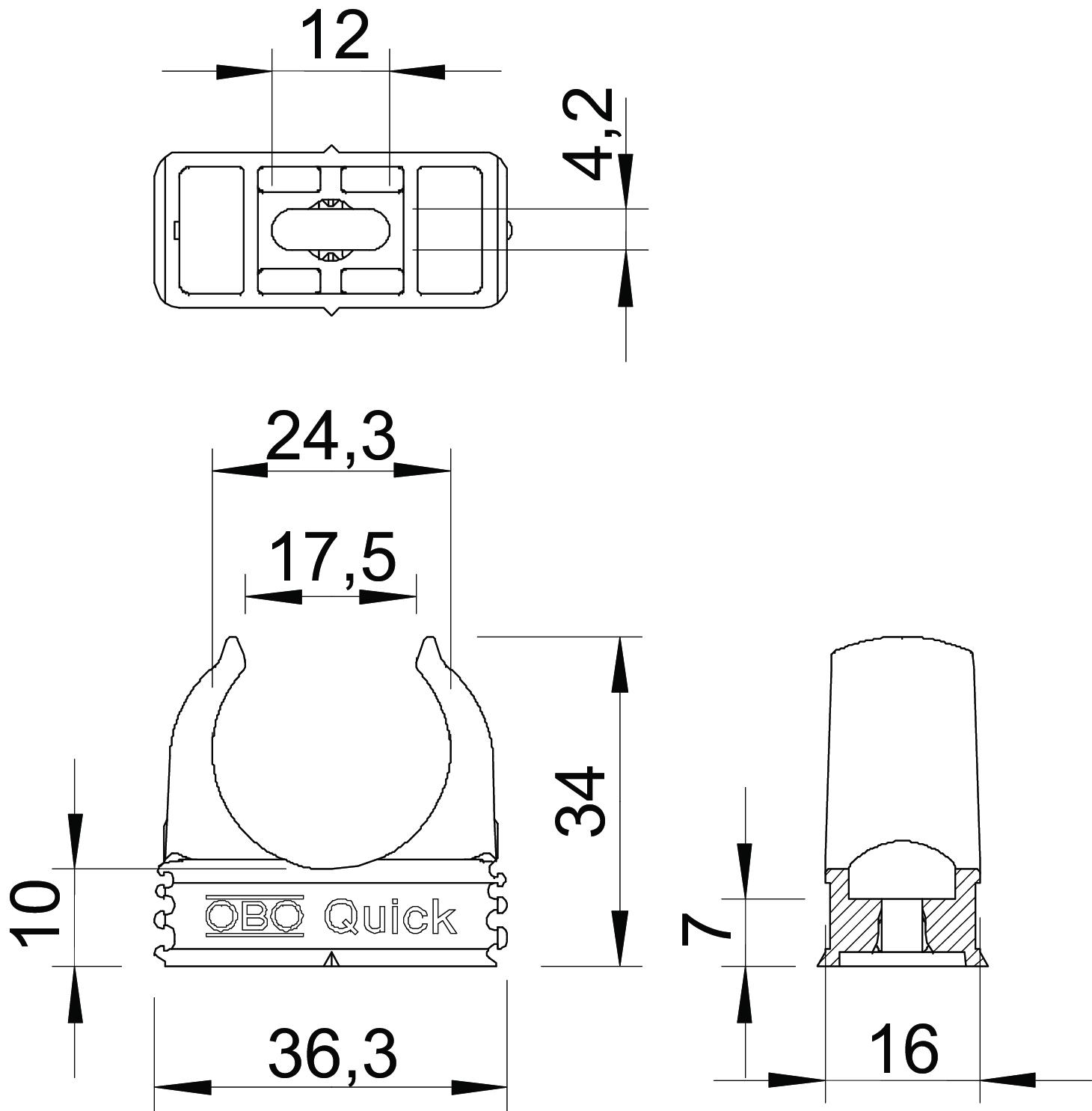

Aantal kabels/ buizen 1 Afm. h 10 mm Afm. H 34 mm Afmeting e 12 mm Breukbelasting 0,1 kN Dimensie M25 Gesloten nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat A 36,3 mm Maat B 16 mm Maat C 17,5 mm Maat D 24,3 mm Maat F 4,2 mm Materiaal Polypropyleen Met inlage nee Nominale grootte/tekst M25 Rijgbaar ja Spanbereik D max. 25 mm Spanbereik D min. 25 mm Type bevestiging Schroefgat Uittrekwaarden 100 N UV-bestendig nee Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C - Alle typen
- Downloads
-
Specificatieblad 2955 M25 / 2149016 , 0.23MB , pdfBrochure Quick Pipe , 1.41MB , pdfREACH Conformiteitsverklaring 2955 M25 / 2149016 , 0.12MB , pdfRoHS Conformiteitsverklaring 2955 M25 / 2149016 , 0.13MB , pdfGoedkeuring VDE goedkeuring Quick-klem , 0.48MB , pdf
