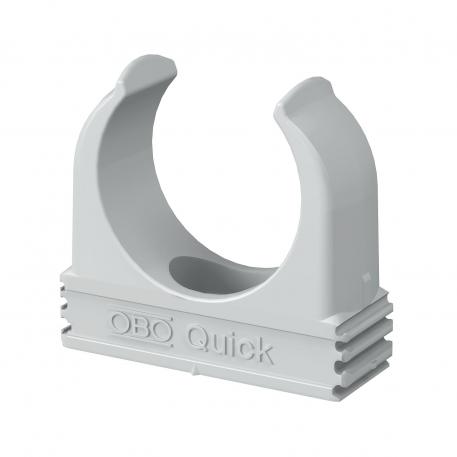

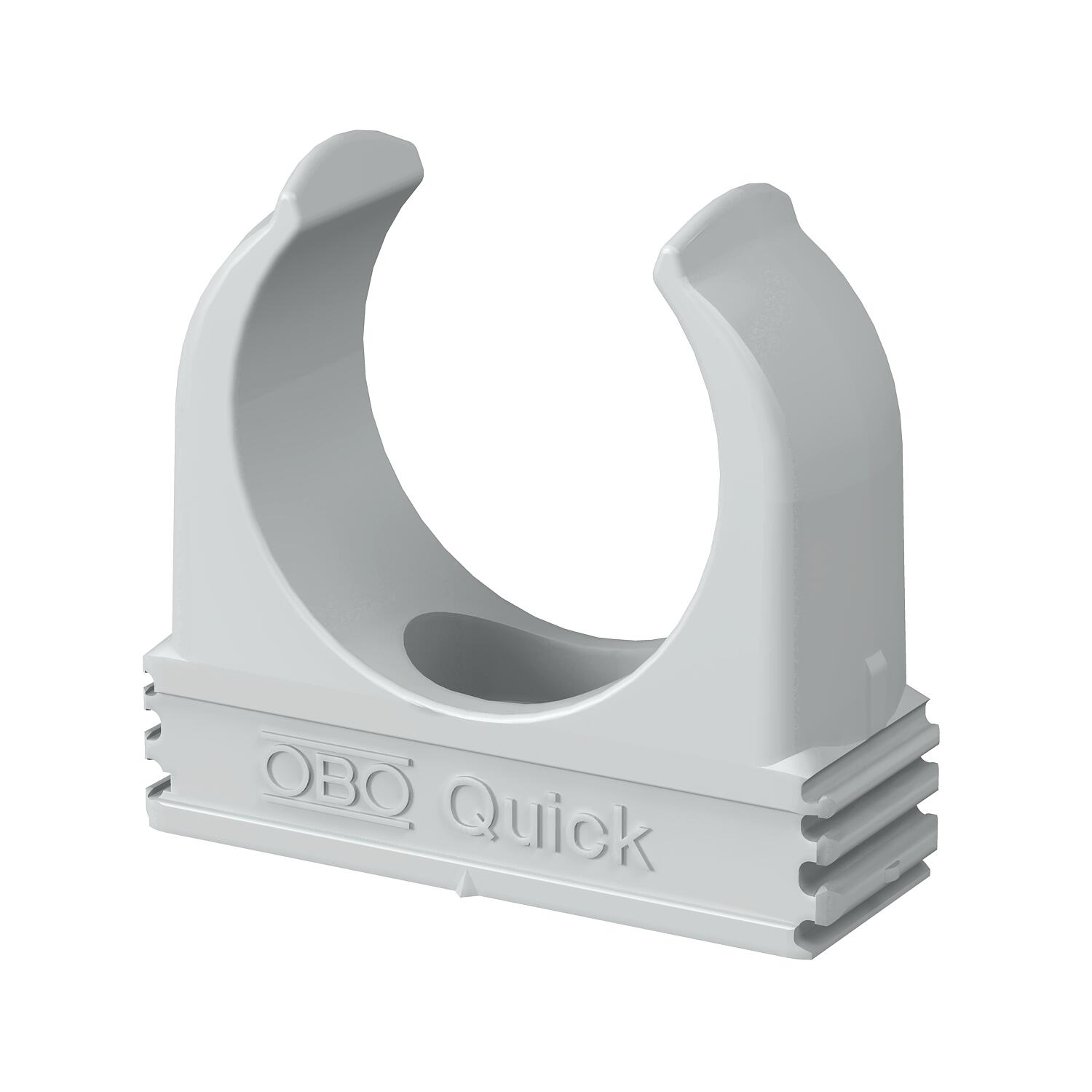

Quick-klem, lichtgrijs

Art.nr. 2149028 | EAN 4012195584292

Productbeschrijving
Productbeschrijving
Opbouwklem voor bevestiging van metrische stalen buizen, lichte en zware isolatiebuizen en elektrotechnische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als in beschermde buitenopstelling. Met sleuf voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Kan ook worden gekoppeld aan OBO Multi-Quick of starQuick klemmen. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Schroefdraad metrisch
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 51 mm
Afm. h 12 mm
Afmeting e 11 mm
Breukbelasting 0,14 kN
Dimensie M40
Gesloten nee
Halogeenvrij ja
Kleur lichtgrijs; RAL 7035

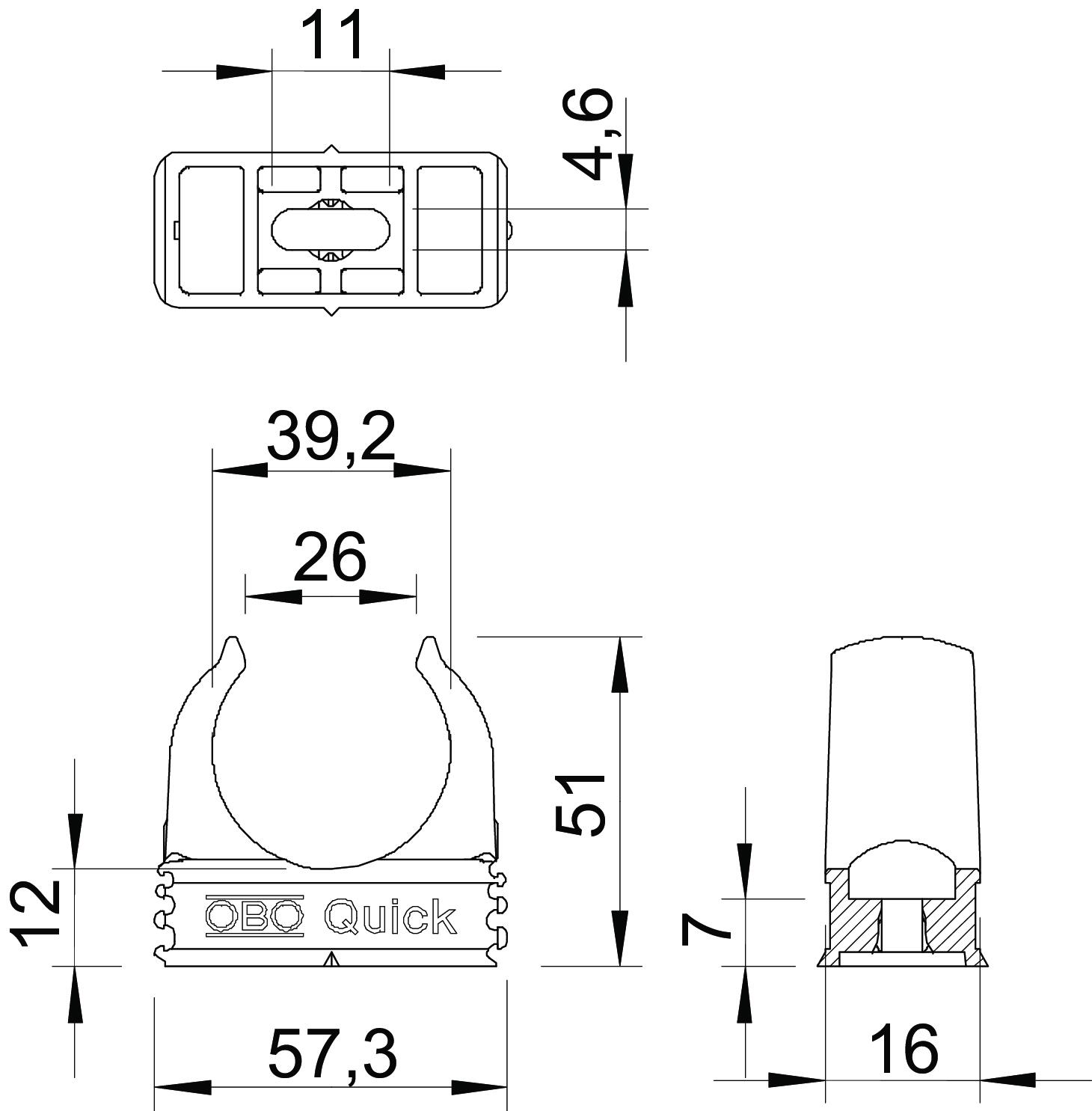

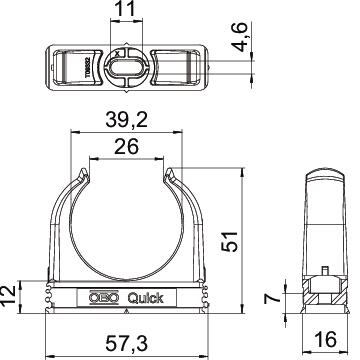

Maat A 57,3 mm
Maat B 16 mm
Maat C 26 mm
Maat D 39,2 mm
Maat F 4,6 mm
Materiaal Polypropyleen
Met inlage nee
Nominale grootte/tekst M40
Rijgbaar ja
Spanbereik D max. 40 mm
Spanbereik D min. 40 mm
Type bevestiging Schroefgat
Uittrekwaarden 110 N
UV-bestendig nee
Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Alle typen

Alle typen

Type Nominale grootte/tekst Art.nr. Aantal kl. VKE
2955 M16 M16 2149004
100 Stuks
2955 M20 M20 2149010
100 Stuks
2955 M25 M25 2149016
100 Stuks
2955 M32 M32 2149022
50 Stuks
2955 M40 M40 2149028
50 Stuks
2955 M50 M50 2149034
25 Stuks
2955 M63 M63 2149040
20 Stuks
