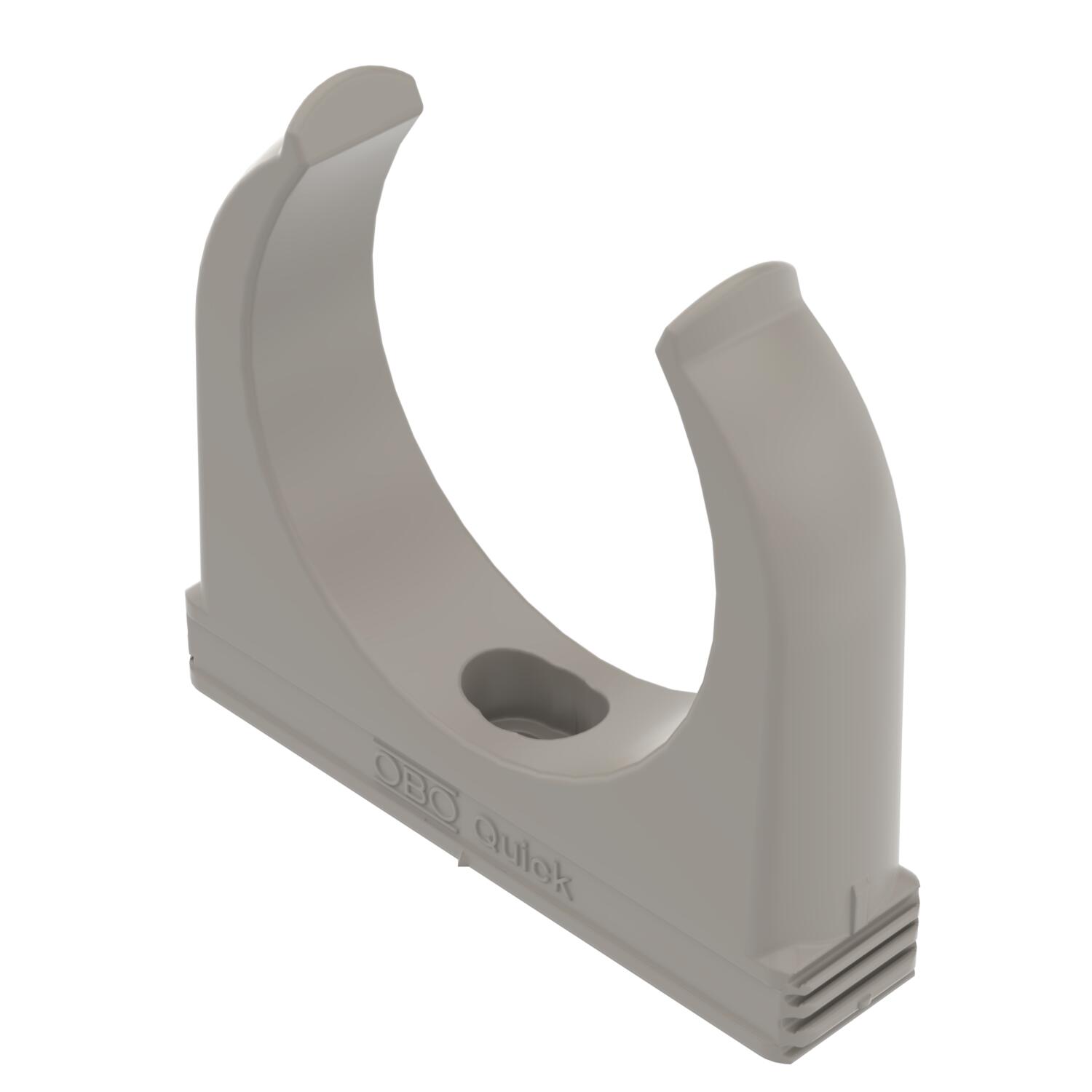

Quick-klem, vlamvertragend, steengrijs
Art.nr. 2149339 | EAN 4012195585619
- Productbeschrijving
-
ProductbeschrijvingBrandwerende opbouwklem voor bevestiging van metrische stalen buizen, lichte en zware isolatiebuizen en elektrotechnische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als in beschermde buitenopstelling. Met sleuf voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Kan ook worden gekoppeld aan OBO Multi-Quick of starQuick klemmen. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens

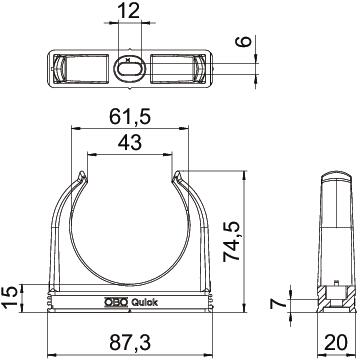

Aantal kabels/ buizen 1 Afm. H 74,5 mm Afm. h 7 mm Afmeting e 12 mm Dimensie M63 Gesloten nee Halogeenvrij ja Kleur steengrijs; RAL 7030 Maat A 87,3 mm Maat B 20 mm Maat C 43 mm Maat D 61,5 mm Maat F 6 mm Materiaal Polypropyleen Met inlage nee Nominale grootte/tekst M63 Rijgbaar ja Type bevestiging Schroefgat Uittrekwaarden 175 N UV-bestendig nee Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C - Alle typen
- Downloads
-
Specificatieblad 2955 F M63 STGR / 2149339 , 0.21MB , pdfBrochure Quick Pipe , 1.41MB , pdfREACH Conformiteitsverklaring 2955 F M63 STGR / 2149339 , 0.12MB , pdfRoHS Conformiteitsverklaring 2955 F M63 STGR / 2149339 , 0.12MB , pdfGoedkeuring VDE goedkeuring Quick-klem , 0.48MB , pdf
