- Productbeschrijving
-

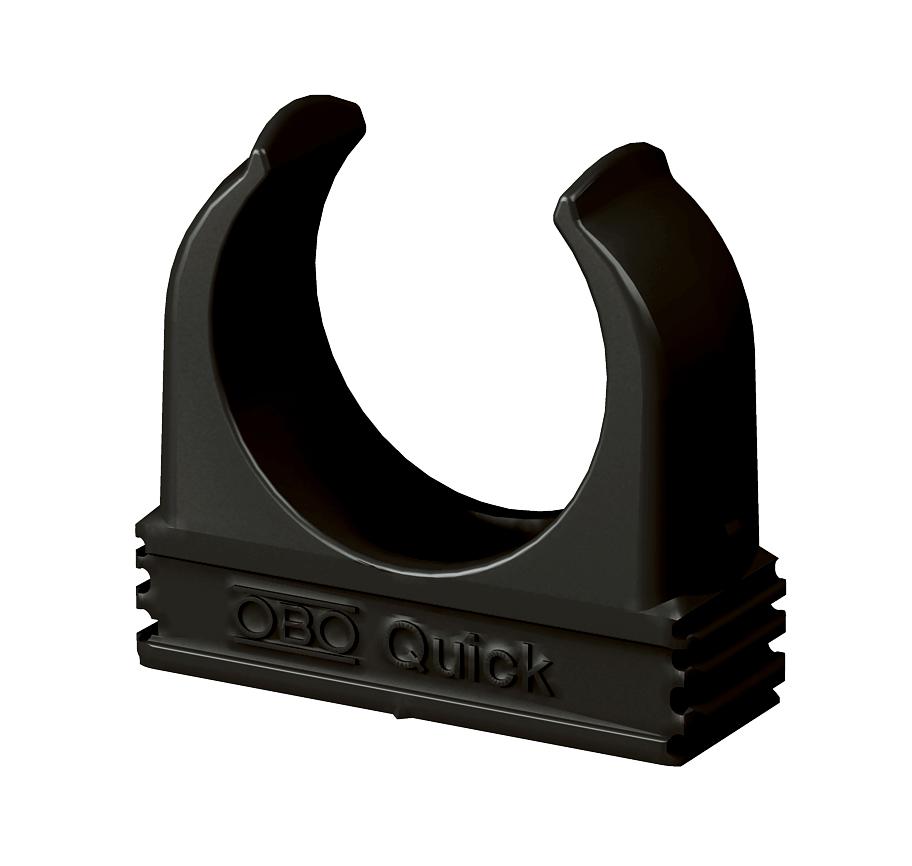

ProductbeschrijvingOpbouwklem voor bevestiging van metrische stalen buizen, lichte en zware isolatiebuizen en elektrotechnische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als in beschermde buitenopstelling. Met sleuf voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Kan ook worden gekoppeld aan OBO Multi-Quick of starQuick klemmen. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
- Technische gegevens
-
Technische gegevens

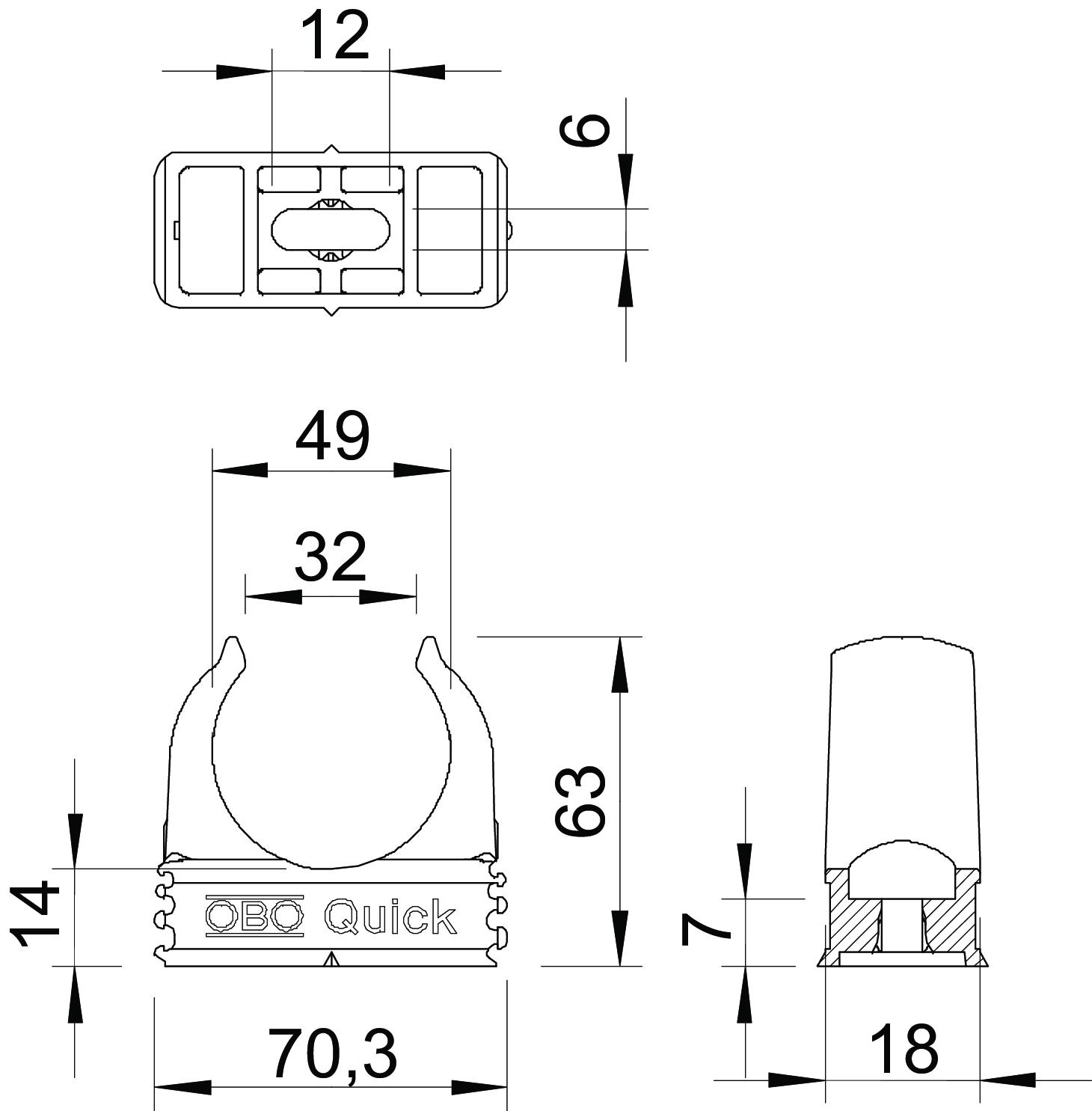

Aantal kabels/ buizen 1 Afm. H 63 mm Afm. h 14 mm Afmeting e 12 mm Dimensie M50 Gesloten nee Halogeenvrij ja Kleur diepzwart; RAL 9005 Maat A 70,3 mm Maat B 18 mm Maat C 32 mm Maat D 49 mm Maat F 6 mm Materiaal Polypropyleen Met inlage nee Nominale grootte/tekst M50 Rijgbaar ja Type bevestiging Schroefgat Uittrekwaarden 135 N UV-bestendig nee - Alle typen
- Downloads
-
Specificatieblad 2955 M50 SW / 2149579 , 0.20MB , pdfBrochure Quick Pipe , 1.41MB , pdfREACH Conformiteitsverklaring 2955 M50 SW / 2149579 , 0.12MB , pdfRoHS Conformiteitsverklaring 2955 M50 SW / 2149579 , 0.12MB , pdfGoedkeuring VDE goedkeuring Quick-klem , 0.48MB , pdf
