Railverbinder SV met 3 gaten A4
Art.nr. 1123128 | EAN 4012195939245
- Productbeschrijving
-
Productbeschrijving

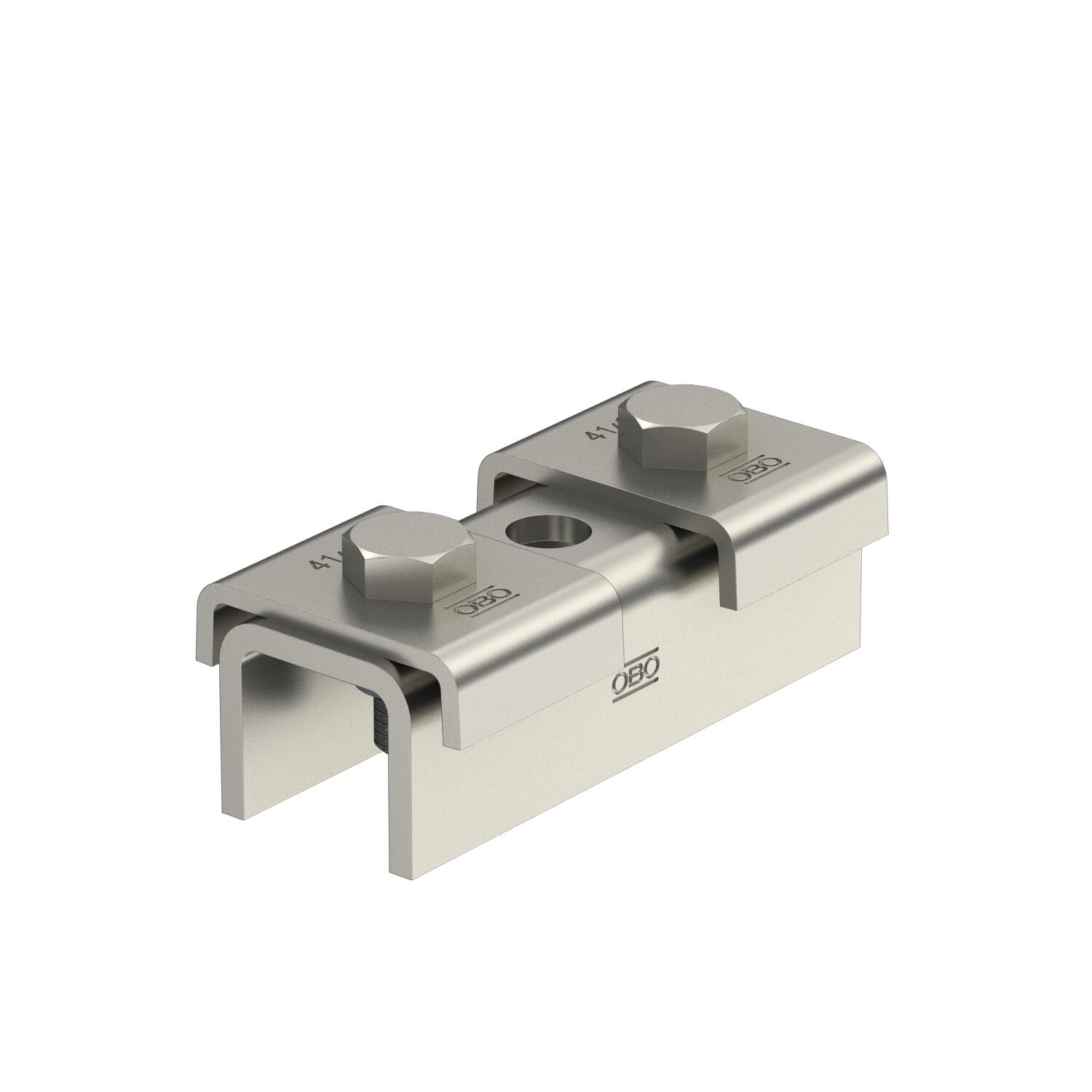

De verbinder is bedoeld als verlenging van de montagerail MS4141. Deze verbinding kan eenvoudig en betrouwbaar op de bouwplaats worden gemaakt of vooraf in de werkplaats.
Gewaarborgd is, dat er geen zwakke plak bij de railkoppeling ontstaat. Hier gelden de statische wetten van de montagerail.
Leveringsomvang"
bevestigingsplaat type 4141 en passende zeskantbouten los meegeleverd.
-
- Technische gegevens
-
Technische gegevens

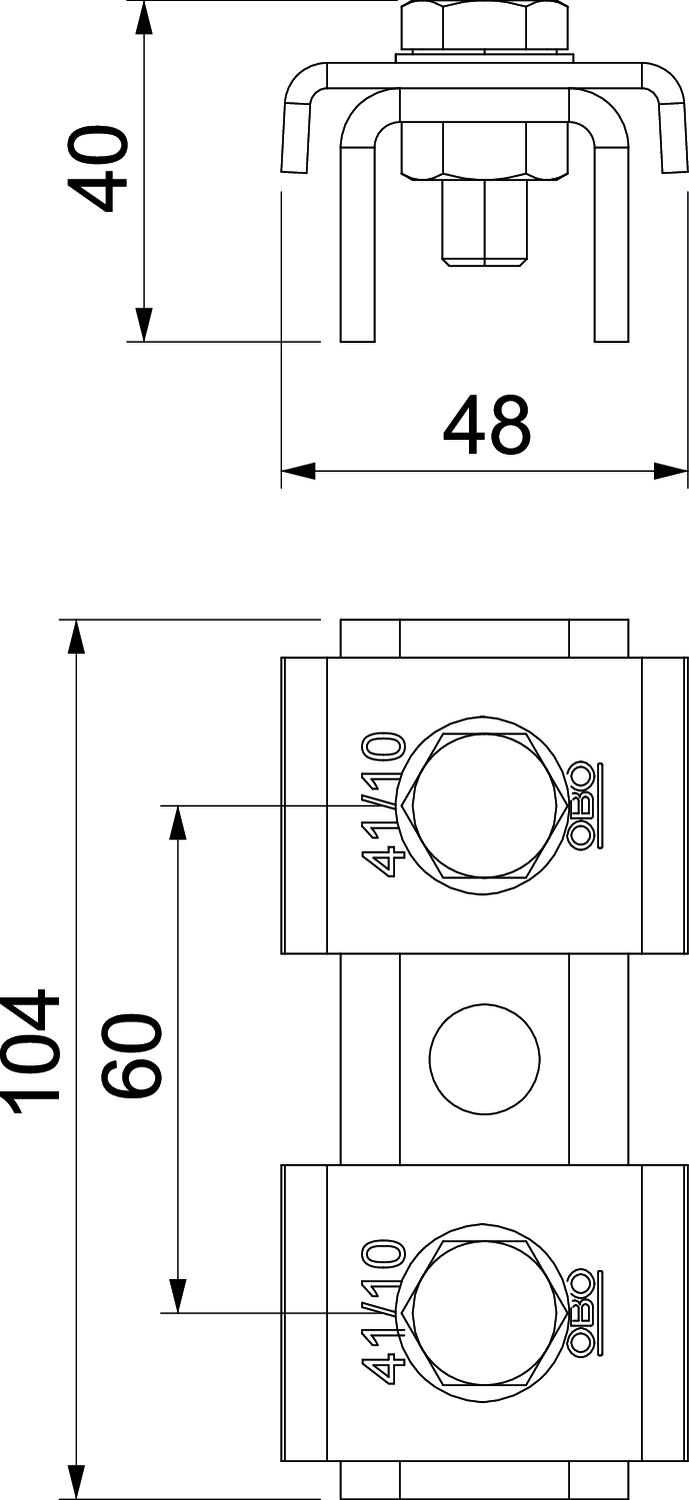

Boorgatafstand centrisch 60 mm Breedte 47 mm CO₂-voetafdruk (GWP) van wieg tot poort 1,334 kg CO₂e / 1 Stuk Dimensie 100x4mm Gatgrootte 12 mm Geschikt voor profielvormen U-profiel Hoogte 39,4 mm Lengte 100 mm Materiaal Roestvast staal 1.4571 Materiaaldikte 4 mm Met schroeftoebehoren ja Oppervlak blank, nabehandeld Profielvorm C-profiel Roestvast staal, gebeitst nee Sleufbreedte 22 mm Soort perforatie Achterzijde geperforeerd Statische waarde A 2,97 cm² Statische waarde ly 6,05 cm Statische waarde lz 9,01 cm Statische waarde Wy 2,91 cm² Statische waarde Wz 4,4 cm² Uitvoering geperforeerd - Alle typen
