Reduceerafdichtinzetstuk, metrisch 13 | 20,7 | 25

morepic-1

morepic-2

Reduceerafdichtinzetstuk, metrisch

Art.nr. 2029569 | EAN 4012195360636

Art.nr. / Type

Maat D1

Maat D2

Geschikt voor schroefdraad metrisch

Productbeschrijving

Productbeschrijving

Reduceert het afdichtbereik D van de wartel V-TEC VM en V-TEC VM L

Technische gegevens

Technische gegevens

Afdichtbereik D max.	13 mm
Afdichtbereik D min.	6 mm
Afm. H	10,5 mm
Binnendiameter	13 mm
Buitendiameter	20,7 mm
Dimensie	M25
Geschikt voor schroefdraad metrisch	25

Halogeenvrij	nee
Kleur	zwart
Maat D1	13 mm
Maat D2	20,7 mm
Materiaal	Rubbermengsel
Stijfsel	10,5 mm
Uitvoering	Overige

Alle typen

Alle typen

Type	Maat D1	Maat D2	Geschikt voor schroefdraad metrisch	Art.nr.	Aantal	kl. VKE
107CR VM 12	5 mm	8,9 mm	12	2029560	Stuks	50 Stuks
107CR VM 16	7 mm	12,7 mm	16	2029563	Stuks	50 Stuks
107CR VM 20	9 mm	16 mm	20	2029566	Stuks	50 Stuks
107CR VM 25	13 mm	20,7 mm	25	2029569	Stuks	50 Stuks
107CR VM 32	16 mm	25,7 mm	32	2029572	Stuks	25 Stuks
107CR VM 40	23 mm	33,7 mm	40	2029575	Stuks	25 Stuks
107CR VM 50	29 mm	41,7 mm	50	2029578	Stuks	25 Stuks
107CR VM 63	40 mm	54,8 mm	63	2029581	Stuks	25 Stuks

Downloads

Specificatieblad 107CR VM 25 / 2029569 , 0.18MB , pdf

Catalogus Connection and routing systems , 40.76MB , pdf

EU Conformiteitsverklaring EU Conformiteitsverklaring ,

Download

EU Conformiteitsverklaring EU Conformiteitsverklaring ,

Download

REACH Conformiteitsverklaring 107CR VM 25 / 2029569 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring 107CR VM 25 / 2029569 , 0.12MB , pdf

Download

Montagehandleiding Montagehandleiding V-TEC VM.. ..x.. , 2.00MB , pdf

Download

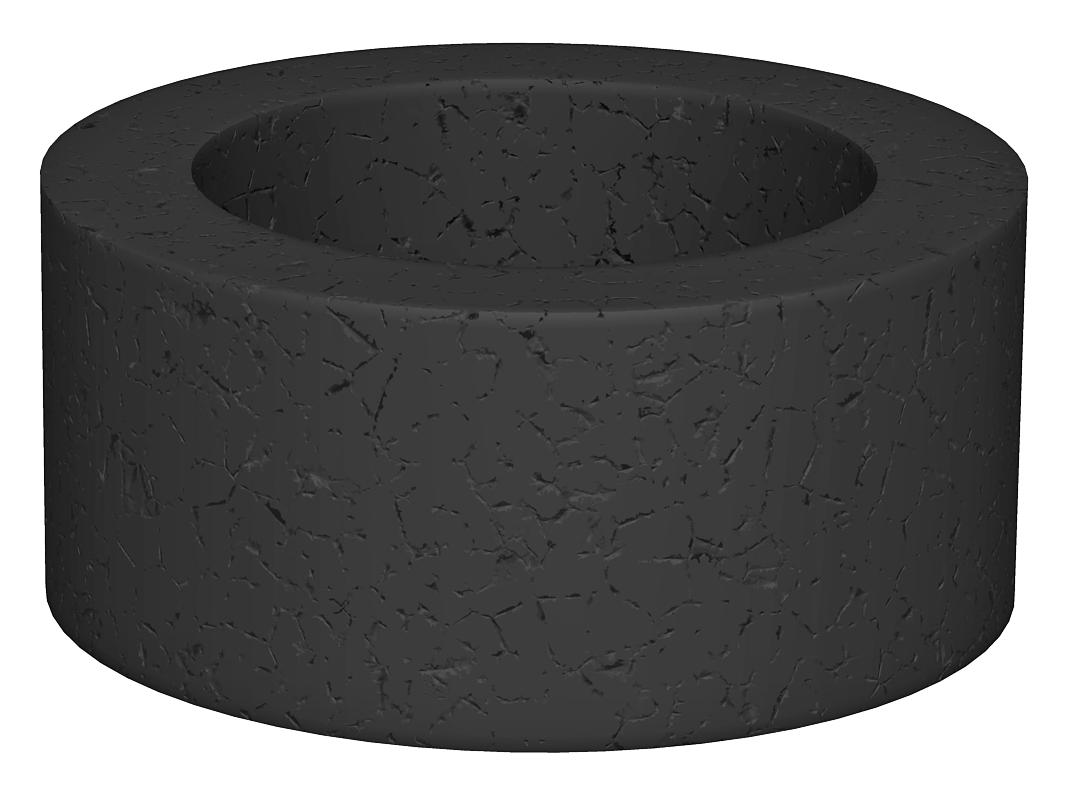

Productgrafiek 107CR VM 25 / 2029569, 50.81 kB, jpg

Dimensionale tekening 107CR VM 25 / 2029569, 50.54 kB, jpg

107CR VM 25 / 2029569

2029569_KSTP1.stp, 17.93 kB
